§ 48. Перенесение осей на монтажные горизонты

I Разбивка осей на исходном горизонте — плоскости первоначаль-11 I еодезических построений — не может обеспечить необходимы-и Iеодсзическими данными весь процесс возведения зданий или щружсиий. Поэтому оси или их створы переносят на разные уров-производства работ — монтажные горизонты.

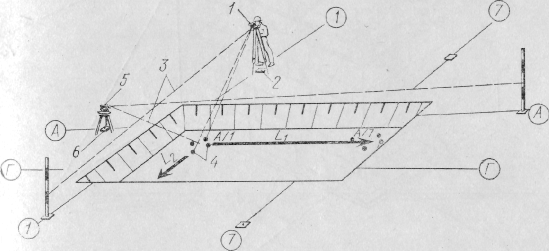

Рис. 95. Перенесение осей с исходного горизонта на дно котлована:

/, 5 — теодолиты, 2, 6 — знаки закрепления створа оси, 3 — визирный луч, 4 — колья в створе осей на дне котлована

Оси переносят с помощью теодолитов, зенит-приборов, надир-приборов либо ответов. Перенесение осей теодолитами производят п.чклонным лучом, зенит-приборами и отвесами — по вертикали.

Перенесение осей здания наклонным лучом производят с точек н\ закрепления створными знаками. За исходную точку при раз-г>пнке принимают точку пересечения продольной фасадной и попе­речной (основной) осей, а за исходное направление — направление продольной фасадной оси. Если здание или сооружение имеет вы­тянутую конфигурацию, то за исходное направление при разбивке принимают самый длинный створ.

Перенесение осей на монтажный горизонт с уровня закрепления ;шаков исходного горизонта (рис. 95) выполняют в такой последо-и.чтелъности. Находят положение точки Л/1. Для этого теодолит / устанавливают и приводят в рабочее положение под знаком 2 за-| ргпления створа поперечной оси. Трубу теодолита ориентируют нч.оль створа оси (визирным лучом) 3, и в месте пересечения попе­речной оси с продольной фасадной осью забивают колья 4, марки­руя на их верхних торцах створ оси. Между кольями по маркиро­ванному створу натягивают шнур-причалку, леску (струну).

149

Далее переставляют теодолит, приводят в рабочее положение и центрируют его над точкой 6. Ориентируют трубу теодолита вдоль створа продольной оси. По створу поперечной оси кол перемеща­ют до пересечения его со створом продольной фасадной оси. Кол ориентируют вдоль поперечной оси по натянутой леске. Получен­ное пересечение осей закрепляют, забивая кол. На верхнем коле маркируют крестом точку А/1.

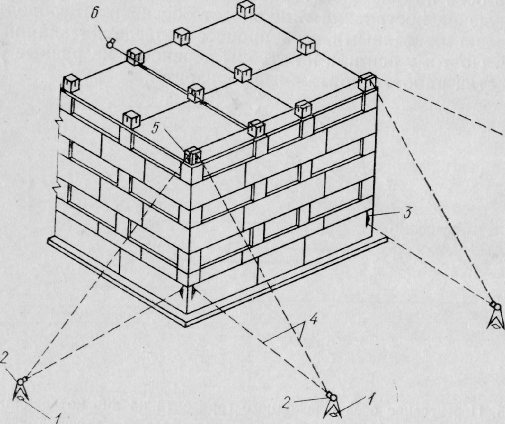

Рис. 96. Перенесение осей с исходного горизонта на монтажный:

1 — знаки закрепления створа оси, 2 — теодолиты. 3 — осевая риска, 4—ви­зирные лучи, 5 — перенесенная на монтажный горизонт ось, 6 — рукоятка

Для нахождения положения точки А/7 теодолит устанавливают и приводят в рабочее положение над полученной точкой А/]. Трубу теодолита ориентируют вдоль створа продольной фасадной оси и по створу оси А откладывают рулеткой проектное расстояние 1.\. Затем трубу теодолита ориентируют вдоль поперечной оси и откла­дывают рулеткой проектное расстояние Ь%.

Для нахождения положения точки Г/7 теодолит устанавливают и приводят в рабочее положение над точкой А/7. Трубу теодолита ориентируют вдоль створа продольной оси и, отложив угол 90°, от­меряют рулеткой проектное расстояние между осями А и Г.

Правильность переноса осей проверяют измерением расстояния между точками А/1 и Г/7 и диагоналей полученного четырехуголь­ника.

Измерения по перенесению осей на монтажный горизонт назем­ной части здания (рис. 96) производят аналогично измерениям, опи­санным выше. Теодолит 2 устанавливают над знаком / закрепле­ния створа оси и его трубу ориентируют по окраске осевой риски 3 •

150

на здании. Визирный луч 4 поднимают до пересечения его с мон­тажным горизонтом и на нем отмечают ось 5.

Для перенесения осей вертикальным визированием с исходного горизонта на монтажный при небольших высотах здания (до 15 м) применяют тяжелые строительные отвесы массой свыше 0,4 кг.

Б В

П еренос осей по вертикали, если возведены, например, конструкции вто­рого этажа, выполняют следующим об­разом. В проем перекрытий на тонкой гибкой нити опускают отвес и совме­щают его острие со створом оси, зара­нее размеченной на исходном горизон­те — первом этаже. В работе участву-

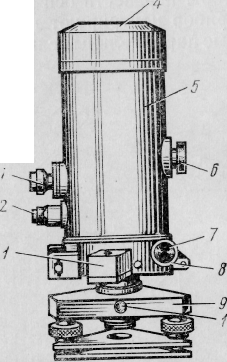

Рис. 98. Прибор вертикального проектирования ПЗЛ:

/ — круглый уровень, 2 — окуляр отсчетпого микроскопа, 3 — окуляр зрительной трубы, 4 — объектив зрительной трубы, 5 — корпус, 6 — фокусировочное приспособленке, 7 — наводящее устройство, #, 10 — закрепительные устройства, 9 — подставка

Рис. 97. Оптический прибор

вертикального проектирования

ПОВП:

/ — подъемные винты, 2 — подстав­ка, 3 — индикатор, 4 — цилиндриче­ский уровень, 5 — зрительная тру­ба. 6—фокусированное приспособ­ление, 7 — переключатель направ­ления визирования — зенит-надир, 8 — столик, 9 — вертикальная ось

ют два человека: один с исходного горизонта командует, в каком направлении следует смещать нить, другой на монтажном горизон­те смещает нить и следит, чтобы она не касалась посторонних предметов, т. е. чтобы отвес свободно висел.

При высоте здания более 15 м используют специальные прибо­ры для визирования вверх — зенит-приборы или вниз — надир-при­боры.

Оптический зенит-прибор вертикального проектирования (ПОВП) (рис. 97} размещен на столике 8, который укреплен на вертикальной оси 9 нивелира. На столике укреплена зрительная труба 5 с уровнем, пентапризма в металлическом кожухе с переключателем 7 и индикатор 3. Столик 8 может в небольших пре­делах перемещаться по горизонтальному направлению. Прибор устанавливают по цилиндрическому уровню 4 с ценой деления 20". Компенсатор приводит визир­ную ось прибора в вертикальное положение с погрешностью не более двух секунд. Основание прибора состоит из подставки 2, приводящейся в горизон­тальное положение подъемными винтами 1. Прибор фокусируют приспособле­нием 6.

151

Зенит-приборы вертикального проектирования ПЗЛ фирмы «Карл Цейсе» (рис. 98) — высокоточные приборы с самоустанавливающейся линией визирова­ния. На корпусе 5 прибора закреплен круглый уровень /, по которому прибор приводят в рабочее положение. Корпус размещается на подставке 9 и закреп­ляется устройствами 8, 10. Окуляр зрительной трубы расположен под углом 90° к объективу 4.

Чтобы перенести оси вертикальным визированием (рис. 99), зе­нит-прибор центрируют над точкой / пересечения осей или линий, которые параллельны осям, располагаемым обычно внутри корпуса.

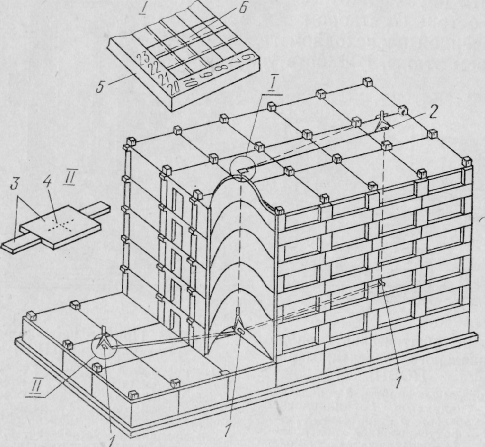

Рис. 99. Перенесение осей по вертикали:

/ — точка на исходном горизонте, 2 — проекция точки на монтаж­ный горизонт, 3 — металлический знак, 4 — ось, 5 — палетка, 6 — калька с разграфкой

На монтажном горизонте на отвесной линии над зенит-прибором закрепляют палетку 5.

Палетку, которая представляет собой кальку 6 с координатной сеткой, наклеенную на прозрачное оргстекло, вставляют в метал­лическую рамку. Во всех перекрытиях над переносимой точкой ос­тавляют отверстия, минимальные размеры которых составляют: 100 мм при высоте зданий до 60 м и 150 мм при высоте от 60 до 100 м. В отверстие перекрытия монтажного горизонта над зенит-прибором устанавливают рамку с палеткой.

Визирование на палетку производят таким образом, чтобы гори­зонтальная нить сетки была параллельна одной из линий палетки. Отсчет (21, 4) в делениях палетки делают по горизонтальной нити сетки и записывают в журнал (табл. 13). Далее прибор поворачи-

152

Таблица 13

Точка	0=	180°	Среднее значение	90°	270»	Среднее значение
1	21,4	22,2	21,8	8Д	9,2	8,8
2	26,5	26,3	26,4	3,8	3,6	3,7
3	29,7	29,5	29,6	6,9	6,7	6,8

вают на 180° и производят второй отсчет (22, 2) по этой же шкале. Установив горизонтальную нить прибора параллельно другим лини­ям палетки и повернув его на 90°, делают отсчет (8, 4), а, повернув прибор на 180°, делают следующий отсчет (9, 2). Средние значения из попарно выполненных отчетов будут координатами точки на па­летке.

На монтажный горизонт переносят две или более точек. Коли­чество точек зависит от конфигурации здания и последовательности монтажа. Правильность перенесения точек контролируют, измеряя линии на монтажном горизонте: они должны быть равны расстоя­ниям между точками на исходном горизонте. Погрешность перене­сения точек на расстояние до 50 м допускается 1 мм и на расстоя­ние до 100 м — 2 мм.
