Глава XVII геодезические рдзбивочные работы в строительстве

§ 47. Разбивка осей

Разбивку зданий, сооружений и трасс коммуникаций начинают с выноса в натуру двух крайних точек, определяющих положение наиболее длинного створа на возводимом объекте. Вынос в натуру осей производят от ближайших пунктов геодезической основы спо­собом прямоугольных или полярных координат, угловых или ли­нейных засечек.

Способ прямоугольных координат (см. рис. 90) применяют при наличии на площадке строительной сетки (7Б, 7В, ОА, 1А) или ра­нее возведенных зданий и сооружений. При этом необходимо, что­бы оси разбиваемого здания 1 — 8, А — В или сооружения были па­раллельны сторонам строительной сетки. Расстояния Длс, Дг/ ука­зывают на генеральном плане или вычисляют по формулам: Ьх = х_ОА— *а-ь Дг/ = г/₆Б— г/д-1-

По створу между знаками строительной сетки откладывают рас­стояние Дг/ = 21,00 м и фиксируют па местности точку Р. Устанав­ливают над точкой Р теодолит и строят от створа стороны сетки прямой угол. По перпендикуляр}' откладывают расстояние Дд; = = 47,00 м и фиксируют точку Л/1. Аналогичные построения выпол­няют от знака строительной сетки ОА/8Б и фиксируют точку Л /8. По известным расстояниям между осями получают остальные точ­ки: В/1 и В/8.

Подобным образом производят разбивку от существующих зда­ний и сооружений.

При разбивке способом прямоугольных координат большее рас­стояние необходимо откладывать по стороне сетки или параллель­но более длинной стороне существующего здания, а меньшее — по перпендикуляру к ней.

Способ полярных координат (см. рис. 89) применяют главным образом для выноса в натуру с пунктов геодезической основы крас­ных линий, точек пересечения продольных и поперечных осей зда­ний, сооружений, а также колодцев и углов поворота трасс ком­муникаций. Для этого необходимо предварительно определить про­ектные углы а и расстояние.

Вынос производят следующим образом. Устанавливают теодо­лит на точке 421, ориентируют трубу по точке 422 и по углу п₂ фиксируют направление на точку Л/1. Длину створа линии опреде­ляют на глаз, но всегда принимают несколько больше проектного значения Ъ\. Откладывают расстояние Ь\ и получают на местности точку Л/1. Аналогичные измерения выполняют от точки 422 на красной линии и фиксируют точку Л/8.

146

Способом угловой засечки (рис. 93, а) с известных точек 421 и 422 по проектным углам р и а определяют на местности поло­жение третьей точки А. Точка А будет находиться на пересечении створов линий 421—Л и 422—А. Точку пересечения определят по­строением углов аи|3. Для контроля разбивки точки угловой за­сечкой измеряют и третий угол у в точке Л.

При детальной разбивке применяют один из способов угловой засечки — створную засечку (рис. 93, б) .При этом положение точ-

Рис. 93. Разбивка способом засечек:

а — угловой, б — створной, в — линейной

ки Б на местности определяется пересечением двух створов (осей), закрепленных знаками на противоположных сторонах зданий (со­оружения). Створную засечку преимущественно применяют в том случае, когда оси пересекаются под прямым углом.

Способом линейной засечки (рис. 93, в) определяют на местно­сти положение точки Л, если известны две другие точки 421, 422. К центру точки 421 прикладывают нулевой штрих рулетки и откла­дывают проектное расстояние 5_Ь маркируя его линией, проводимой по дуге окружности. Радиус окружности принимают равным про­ектному расстоянию 5ь Аналогично из центра точки 422 проводят дугу окружности радиусом, равным проектному расстоянию 5₂. Пе­ресечение двух дуг покажет местоположение разбиваемой точки А.

Способ линейной засечки применяют, как правило, только для разбивки таких сооружений, у которых длины сторон базиса (ли­нии 421—422) и засечек («1 и 5₂) не превышают длины мерного прибора.

Разбивку осей, проходящих по габаритам зданий, производят в такой последовательности.

Установив теодолит над точкой Л/1 (см. рис. 90) и приведя сто в рабочее положение, трубу ориентируют по точке Л/8. По получен­ному створу измеряют длину линии в прямом и обратном направ­лениях. Вычисляют среднее значение измеренного расстояния Ь_А/1—Л/8 = 1_ср. Разность среднего 1_ср и проектного 1_пр значений является величиной поправки, на которую необходимо сместить точку Л/8. Положительный знак поправки означает, что точку

147

следует сместить дальше от точки Л/1, отрицательный — ближе к

точке Л/1.

Ориентируя трубу по точке Л/8, откладывают в направлении

«пятна» застройки угол 90°. Получают направление на точку /*/!«!

по которому откладывают проектную длину линии «ал-вл н при-

мом и обратном направлениях. После введения поправки Ь_щ> /,_М|,

фиксируют точку В/8.

Далее теодолит перемещают в точку Л/8 и приводят в рабочее

положение. Трубу теодолита ориентируют по точке Л/1 и откладЫ'

и фиксирушт

вают от направления на точку Л/1 угол 90°. По полученному направлению откладывают ектную длину точку В/8.

Для контроля разбивки на­меряют расстояние между точ­ками В/1 и В/8 и диагонали А/1—В/8 и Л/8—В/1 получен-ного прямоугольника. После этого сравнивают расстояние ^в/1-в/в с проектным, а диаго­нали между собой и с заранее вычисленными значениями на решения прямоугольного тре­угольника. Разности между па меренными и проектными дли нами, отнесенные к их длине, сравнивают с допустимыми.

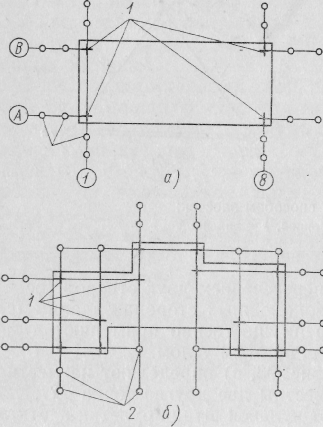

Рис. 94. Схема размещения знаков за­крепления осей при строительстве зда­ний прямоугольной (а) и сложной (б) конфигурации:

/ — точки пересечения осей, 2 — знаки закреп­ления створов осей

Построением и измерением проектных углов и длины ана логично получают положения всех точек пересечения ос.моп-ных осей. Положение промежу-

точных, створных и других тп чек получают при болеедетал|| ной разбивке, но уже в нрече лах определенной по контуру фигуры (отрезка).

В дальнейшем точки пересечения осей здания / (рис. 94) ан крепляют створными знаками 2. Для этого теодолит вновь навливают последовательно над точками Л/1 и В/8. Приведенным в рабочее положение теодолит на точке Л/1 ориентируют по точке Л/8. По горизонтальному кругу откладывают дважды (при 1\П и К/1) угол 180°. На расстоянии не менее полуторной высоты здании створ оси закрепляют знаками. Расстояние от возводимого сопру жения до знака принимают равным приблизительно высоте со<>|> жения. При наличии в створе закрепляемой оси капитальных •• ы ний или сооружений полученное направление маркируют на краской.

148

Расстояние створных знаков закрепления осей от точек Л/1, Л/8, 4/1 и /}/8, а также расстояние между створными знаками на од-||им иен измеряют и в дальнейшем используют для получения точек .чеиия створов осей.
