§ 42. Исходные данные для разбивочных работ

Исходные данные для геодезических разбивочных работ в строительстве указывают на разбивочных чертежах (рис. 89). На них наносят строительную сетку, красные линии и границы отвода участка, знаки плановой и высотной геодезической основы 1 и ана­литические данные для разбивки: углы а, расстояния I*.

Для обозначения осей строительной сетки на разбивочном чер­теже указывают буквенные индексы А, Б (рис. 90). Горизонталь­ную ось обозначают буквой А, вертикальную — Б. У индекса ста­вят цифры, соответствующие числу сотен метров. Координаты на­чинают от точки: ОА и ОБ. По горизонтали оси обозначают: ОА, 1А и т. д., по вертикали 7Б, 8Б и т. д. Если промежуточные оси строительной сетки наносят на плане масштаба 1 : 500, то обозна­чают так: ОЛ±50; \А; 1Л + 50 и т. д.

Координаты точек обозначают по типу: ОЛ-|-15,50; 75 + 89,00 и т. д. Если здания привязаны к красной линии, то строительную

сетку не наносят.

Контуры проектируемых зданий и сооружений, оград и других элементов на разбивочные чертежи наносят по осевым размерам.

135

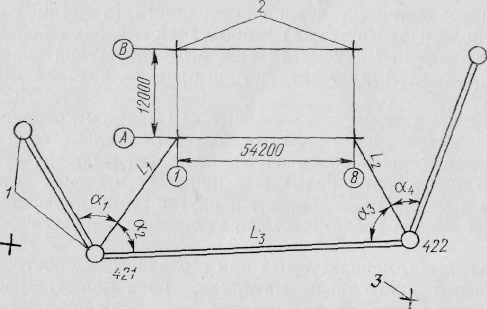

Рис. 89. Разбивка осей здания от геодезической основы:

1-Й О А

знак геодезической основы, 2 — точки пересечения габаритных осей, 3 — пересече­ния координатной сетки

7Б 7Б+5В

Рис. 90. Разбивочный чертеж

При контуре зданий и сооружений показывают его номер или шифр (5, б) координаты точек пересечения осей 1/А и их марки-

ровку '' ^отметкУ (¹¹⁰>⁵°)> соответствующую условной

пулевой отметке. Для центрических сооружений указывают коор­динаты центра и одной характерной точки, для трасс подземных коммуникаций — координаты начала и конца, колодцев, всех углов поворота и т. д.

Если строительную сетку на разбивочном чертеже не показы­вают, то приводят все данные привязки к точкам красных линий пли другим исходным точкам.

Вокруг зданий наносят отмостки, въездные пандусы, площадки у входов.

Разбивочные чертежи дорог и благоустройства несколько отли­чаются от общестроительных разбивочных чертежей. На разби-вочный чертеж автомобильной дороги наносят ось дороги с коор­динатами, границу проезжей части, бордюр, обочины и т. д.

Элементы разбивочного чертежа горизонтальной планировки и благоустройства территории привязывают к капитальным зданиям, сооружениям или дорогам.

§ 43. Вертикальная планировка рельефа

Одна из задач геодезического обеспечения строительного про­изводства состоит в подготовке данных и выполнении измерений при вертикальной планировке рельефа. Геодезическое обеспечение сопровождается вычислениями объемов земляных работ, т. е. объ­емов вынутого или насыпанного грунта.

На участке местности, где выполняют земляные работы, топо­графическую съемку выполняют дважды: первый раз— до начала земляных работ, второй — после их окончания. Если земляные ра­боты выполняют по этапам, например, производят подсыпку грун­та слоями, то съемку тоже выполняют несколько раз.

Чаще всего исходными данными для вертикальной планировки служат нивелирные планы, выполненные по квадратам. Изменение формы и уклонов рельефа проектируют относительно отметок вер­шин квадратов. Если имеется план местности, то на него наносят сетку квадратов со сторонами 10, 20 м и т. д. Длина стороны сет­ки зависит от сложности рельефа и точности вычисления объемов работы. Чем местность пересеченней, тем длины сторон делают меньше. Отметки вершин квадратов определяют интерполировани­ем по горизонталям.

Если вертикальную планировку проектируют на застроенной территории, то вместо квадратов иногда могут получаться прямо­угольники или другие геометрические фигуры. В этом случае пло­щади определяют по формулам планиметрии.

При составлении проекта вертикальной планировки стремятся, чтобы на участке работ объем выемки (срезки) грунта был равен объему подсыпки, т. е. баланс, исчисляемый как разность выемки

137

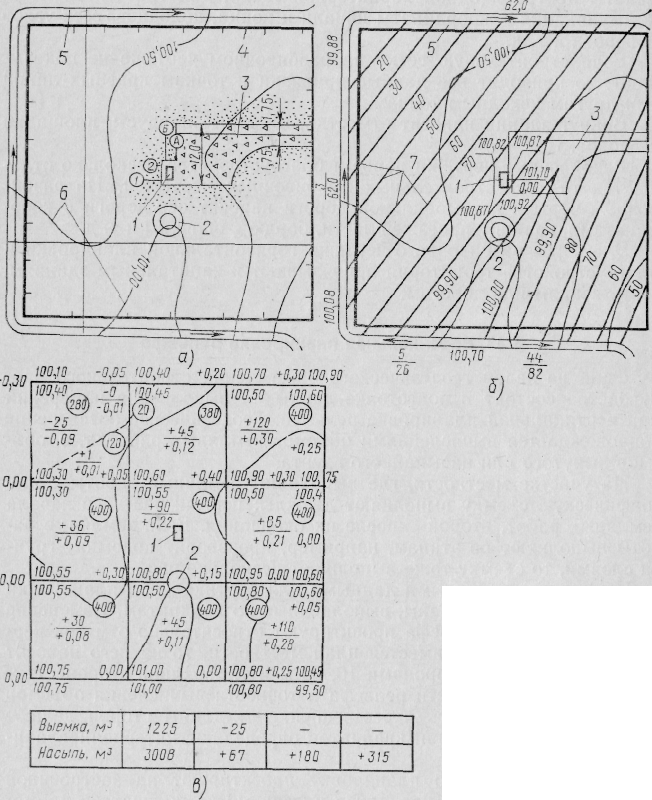

Рис. 91. Топографи­ческий план участ­ка (а), его верти­кальная планиров­ка (б) и карто­грамма земляных работ (в):

I — здание, 2 — арт-скважина, 3 — въезд­ная дорога, 4 — за­бор, 5 — объездная дорога, 6, 7 —гори­зонтали

и подсыпки, равнялся нулю. Если же объем срезки грунта превы­шает объем насыпки, то баланс считают положительным. Если объем насыпанного грунта больше, чем объем срезки, то баланс считают отрицательным.

Рассмотрим, как используют данные топографического плана дня подсчетов збъемов земляных работ при вертикальной планировке. На участке топогра­фического плана (рис. 91, а) запроектировано производственное здание 1 въездная дорога 3, артскважина 2, забор 4, объездная дорога 5 и горизонталя­ми о показан существующий рельеф.

138

На этом же участке запроектирована вертикальная планировка (рис. 91, б): нанесены проектные горизонтали 7 — утолщенные линии, а на объездной дороге показаны ее уклоны (в числителе в %•) и длины отрезков (в знаменателе в м). Приведена также картограмма земляных работ для этого же участка (рис. 91, в). На ней нанесена сетка квадратов со сторонами 20X20 м; интерполированием определены фактические отметки в вершинах квадратов (подписаны вверху от сетки квадрата).

Проектную отметку — высоту точки относительно уровня поверхности земли, заданного проектом вертикальной планировки, — определяют так. На прозрачный материал копируют с рис. 91, в сетку квадратов и накладывают на рис. 91, б. Интерполированием, по отметкам проектных горизонталей, определяют отметки вершин квадратов и переносят их на рис. 91, в (подписывают справа внизу от креста вершины квадрата). Далее определяют рабочую отметку — разность про­ектной и фактической отметок — и подписывают слева вверху от креста вершины квадрата: 1г_рЯб = Н„_р~ Я_фа„_т.

Если рабочая отметка получилась со знаком плюс, то в этом месте необхо­димо насыпать грунт, если со знаком минус — то срезать.

По сторонам квадратов определяют точки нулевых работ, в которых проект­ная и фактическая отметки совпадают, т. е. рабочая отметка равна нулю. Точки нулевых работ определяют интерполированием. В рассматриваемом примере (см. рис. 91, в) только в двух квадратах будет срезка и между точками нулевых ра­бот проведена линия нулевых работ (пунктирная линия). После этого вычисля­ют площади каждого квадрата и фигур, образованных линиями нулевых работ. Площадь квадратов равна 400 м². Для квадратов, где проходит линия нулевых работ, площади подсыпки и срезки определяют путем разбивки фигур на тре­угольники или другие фигуры, формулы для определения площадей которых известны из планиметрии.

Среднюю рабочую отметку Н_ср плоскости фигуры вычисляют по формуле

"раб

= (й₁ + /г₂+ ... /!„)/«, где Н\ 1г_п—отметки вершин фигуры, м; п — чис-

ло вершин фигуры.

Объем грунта для квадрата вычисляют по формуле У = 5/г_Ср, для фигуры с одной вершиной квадрата — по формуле V— (5/3)/г, где 5 — площадь фигуры, м².

При подсчете объемов земляных работ исходят из предполо­жения, что насыпка грунта или срезка его в пределах квадрата представляет собой призму или пирамиду. Пользуясь формулами стереометрии, определяют объемы земляных работ.

Объемы земляных работ можно подсчитать и другими спосо­бами.
