§ 39. Проектная документация
Возведение зданий, сооружений, промышленных объектов, подземных коммуникаций осуществляют по проектам. В состав проектов входят чертежи и пояснительные текстовые материалы.
Проектирование зданий и сооружений осуществляют в виде стадии: технический проект и рабочие чертежи. Серийные типовые здания проектируют привязкой готовых проектов зданий к местным условиям строительства. Такое проектирование ведут в одну стадию — создают технорабочий проект, в котором технический проект совмещают с рабочими чертежами.
В состав рабочих чертежей входит графическая и текстовая документация для производства геодезических работ. После окончания производства геодезических работ создают исполнительную документацию, которая показывает, что
130
и как построено, какие изменения допущены по сравнению с проектом, с какой точностью запроектированное возведено.
Рабочие чертежи состоят из комплектов. Каждому комплекту присваивают наименование и марку, например, «Генеральный план и сооружения транспорта» — ГТ, «Архитектурно-строительные решения» — АС, «Конструкции железобетонные» — КЖ, «Конструкции металлические» — КМ.
Комплект рабочих чертежей марки ГТ включает в себя чертежи, выполняемые на топографической основе: ситуационный план, генеральный план, план подземных коммуникаций, картограмму земляных работ и др.
В состав комплекта чертежей марки АС входят планы основных зданий, разрезы с изображением основных конструкций, планы трасс и профилей под-к-мных коммуникаций, а также планы осей, этажей, ярусов, разрезы, фасады, ,-| также привязка всех элементов к осям.
Разделы проекта организации строительства (ПОС) и производства работ (ППР) включают в себя основные чертежи по организации и технологии геодезических разбивочных и выверочных работ. В ПОС и его геодезической части — проекте организации геодезических работ (ПОГР) —приводят схемы построения геодезической основы, проектируют организацию работ и точность ее осуществления. В ППР и его геодезической части — проекте производства геодезических работ (ППГР) — приводят основную технологию производства геодезических работ в процессе осуществления проекта. Эта наиболее полная и ответственная часть проекта, организующая возведение здания в соответствии с намеченной геометрией возводимого объекта.
§ 40. Чертежи с геометрическими размерами
Размещением зданий, сооружений и коммуникаций в районе строительства занимается проектная организация, которая вначале разрабатывает принципиальную планировочную структуру, объемно-пространственную композицию проектируемого объекта, включающую в себя генеральный план строительства.
На основании генерального плана разрабатывают разбивочные чертежи. Система высот на разбивочных чертежах соответствует системе отметок, принятой при топографической съемке. Размеры и отметки высот (уровней) приводят в метрах с двумя десятичными знаками, отметки реперов указывают в метрах с тремя десятичными знаками. Величины углов приводят в градусном измерении с точностью до Г, а в случае необходимости расчетные значения углов — с точностью до 1". Величину уклона указывают в тысячных долях, приводят только значащие цифры (например, вместо 0,025, 0,0255 указывают 25 и 25,5).
Если на листе разбивочного чертежа одно изображение или несколько одномасштабных, то их масштаб указывают в основной надписи листа после его наименования. Если же на листе помещено несколько разномасштабных изображений, то масштаб указывают под каждым из них.

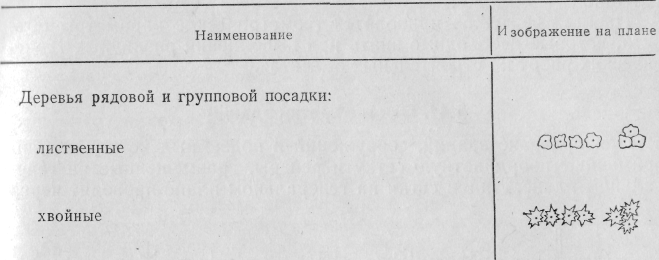

Условные изображения существующих зданий, сооружений, инженерных сетей, транспортных устройств и природных объектов, реперов, знаков геодезической разбивочной основы принимают по «Условным знакам для топографических планов масштабов 1 : 5000, 1 : 2000, 1 : 1000 и 1 : 500». Некоторые условные изображения проектируемых зданий, сооружений и устройств приведены в табл. 12.
131
На чертеже изображения существующих зданий, сооружений, дорог наносят более тонкими линиями, чем проектируемых.
Каждую трубопроводную, проводную и кабельную трассу (сеть) наносят линией, совпадающей с ее осью.

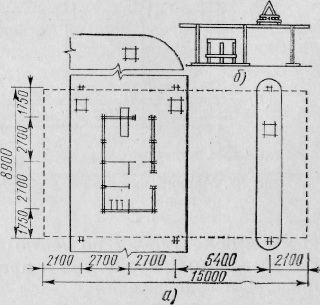

Рис. 86. Типовая автозаправочная станция (АЗС): а — план, б — вид сбоку
Здания, сооружения, подземные трассы на планах изображают методом прямоугольного проектирования. На рис. 86, а помещен план автозаправочной станции, выполненный методом прямоугольного проектирования; изображение предполагается расположенным между наблюдателем и
соответствующей плоскостью. На чертеже приводятся виды, разрезы и сечения.
Вид — изображение обращенной к наблюдателю видимой части поверхности (рис. 86, б). На видах с помощью штриховых линий показывают некоторые невидимые части.
Разрез — изображение зданий или их частей, мысленно рассеченных одной или несколькими плоскостями. На разрезах показывают то, что получается в секущей плоскости и что расположено за ней.
Сечение — изображение зданий или их частей, получающееся при мысленном рассечении строения одной или несколькими плоскостями. На сечении показывают только то, что получается непосредственно в секущей плоскости.
Направление взгляда для сечений и разрезов принимают по плану снизу вверх и справа налево. Направление взглядов для ви-
133
дов обозначают так же, как в секущую плоскость для разрезов и сечений.
На всех чертежах приводятся геометрические параметры объекта, которые необходимо знать при выполнении различных геодезических работ на строительных объектах.
