§ 32. Съемка и составление планов

Положение подземных коммуникаций и сооружений на мест­ности определяют от геодезической основы, в качестве которой ис­пользуют пункты теодолитных и полигоном^трических ходов, крас­ных линий или других линий регулирований застройки . Кроме того, используют в виде плановой и высотной основ твердые кон­турные точки. Их выбирают на капитальных зданиях, постоянных заборах, столбах и других сооружениях, не подлежащих сносу и не подверженных разрушению. Удобно использовать в качестве обоснования центры крышек колодцев, расположенных на троту­арах и в непосредственной близости от бортового камня. Точки вы­бирают таким образом, чтобы между ними была взаимная види­мость, а расстояние не превышало 300 м.

При использовании крышек колодцев в обечайке такой крышки высверливают отверстие диаметром 2 мм и глубиной 5 мм и заче-канивают его медной или алюминиевой проволокой. Если в каче­стве обоснования используют капитальные здания, то точки выби­рают на высоте более 1 м от поверхности грунта или на уровне высоты устанавливаемого геодезического прибора. Но во всех слу­чаях эти точки должны быть выше цоколя здания. Если здание протяженное и от углов до коммуникаций или сооружений далеко, то поступают так. От угла здания к его середине по стене отмеря­ют некоторое расстояние и в качестве исходной используют точку, располагаемую на плоскости стены.

Можно использовать и продолжение створа существующего здания. Для этого следует отойти от здания и, ориентируясь на глаз по створу, выставить веху. Створ вне здания выбирают не более половины длины здания, но во всех случаях он не должен быть более 60 м.

Если как основу используют круглый столб, то вначале обме­ряют его окружность и вычисляют радиус. Измерения делают от внешней плоскости, а за точку основы принимают центр столба. Это делают для того, чтобы использовать один и тот же столб для измерений от него в разных направлениях.

При прокладке трасс коммуникаций и возведении подземных сооружений создают временную высотную геодезическую основу на незастроенной территории в виде грунтовых реперов — деревян­ных столбов или отрезков рельс и труб. Заглубление их в грунт — не более 0,5 м, расстояние между ними — до 200 м. Реперы распо­лагают вне створа трассы и земляных работ. Расстояние между реперами диктуется длиной визирного луча и необходимостью с каждой станции видеть репер. Это удобно при продолжительных работах с одной станции, перерывах в строительных работах.

Когда прокладки ведутся в застроенных районах, то высотным обоснованием служат карандашные риски, оттененные краской, дюбеля, костыли, закладываемые в близлежащие к трассе капи­тальные здания. Высотным обоснованием служат также ходовые визирки или строительные скамейки — П-образные деревянные

113

!?ли металлические конструкций заглубляемые ножками в верх­ней бровке поперек траншеи/на 0,5 м в грунт; их располагают при­мерно на расстоянии 1,0—/^,5 м от краев траншеи. Горизонталь­ный элемент скамейки располагают на высоте до 1 м от поверхно­сти земли. На него выносят ось прокладки и отметку.

При съемке определяют местоположение и глубину заложения подземных коммуникаций.

Различают два вида съемки: съемка коммуникаций ранее про­ложенных и прокладываемых. Съемки ранее проложенных комму­никаций выполняют специализированные организации. Доступ к коммуникациям осуществляют через колодцы или шурфованием (разрытием). Съемки коммуникаций, прокладываемых в процессе строительства (исполнительные), выполняют строительные органи­зации.

Исполнительные съемки начинают с рекогносцировки. По то-пографо-геодезическим данным в натуре отыскивают геодезиче­скую основу и коммуникации, восстанавливают недостающие или утраченные точки и выбирают методы съемки. По каждому виду прокладок уточняют: что требуется снимать, какую дополнитель­но к геодезическим данным информацию следует отобразить на ис­полнительной документации.

Как правило, при исполнительной съемке фиксируют такие объекты: по водопроводу — трассу, колодцы, вводы, аварийные вы­пуски, в том числе пожарные гидранты и лоливочно-разборные пункты, артезианские скважины; по канализации, водостоку, дре­нажу, теплосети — трассу, колодцы, углы поворота, изломы сетей в профиле, местах присоединений и выпусков, камеры, компенсато­ры; по паро-, нефте-, и газопроводам — трассы сетей, углы пово­рота, камеры, места подключений, вводы, изломы в профиле; по кабельным сетям — трассы, колодцы, распределительные шкафы, трансформаторные подстанции, вводы и подключения.

При составлении зарисовок и сборе материалов записывают количество прокладок, отверстий, материал труб, колодцев, кана­лов, диаметры, давление, напряжение, тип крепления в коллекто­рах и т. п.

В плановом положении фиксируют ось трубы, кабеля, центр колодца, край коллектора. Если прокладки идут пучком, рядами, блоками, то фиксируется одна сторона. У круглых колодцев сни­мают центр крышки, у люков прямоугольной формы — два угла. Остальные габариты измеряют и записывают. Это дает возмож­ность при составлении исполнительного чертежа в камеральных условиях наносить габариты трассы по величине привязки.

В высотном отношении снимают отметки люков, колодцев, ка­мер, поверхности грунта или дорожных покрытий у колодцев и на переломах профилей, а также характерные точки поверхности грунта, отметки верха труб, кабелей, лотки и перепады или изме­нения диаметров прокладок.

Вдоль трассы коммуникации снимают в плане полосу шириной не менее 20 м, все подъемные сооружения, пересекающие про-

114

кладываемую трассу или идущие параллельно и вскрытые тран­шеей; фиксируют все здания, примыкающие к трассе (местополо­жение, номер дома, этажность, назначение).

Ч аще всего горизонтальную съемку Хнутриквартальных трасс и сетей коммуникаций выполняют от точек капитальной застрой­ки линейными засечками (рис. 72, а). Например, для определения угла поворота трубопровода сделан промер 11, 67 м от угла 5-этажного каменного жилого здания и 9,85 м от створа по зданию. Третья засечка 10,15 м делается для контроля.

N32 §5 8Г

36,10' 17- и ж 35,10

^ ^

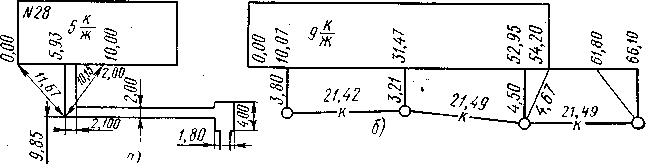

Рис. 72. Сх^мы горизонтальной съемки: а — линейными засечками, б, в — способами перпендикуляров и продолжения створов

Если трасса расположена не далее 4 м от створа, применяют способ перепендикуляров (рис. 72, б). Длина перпендикуляров (например 3,80, 3,21 м) от створа не более 4 м. При более длинных перпендикулярах трассу съемки дополнительно определяют за­сечкой (например, 4,67 м).

Применяют также способ продолжения створов (рис. 72, в) и комбинации: створ и засечка, створ и перпендикуляр. При исполь­зовании в качестве съемочной основы знаков теодолитных или иных ходов съемку выполняют способом полярных координат.

Если снимают заглубленные (свыше 1 м) колодцы или другие элементы, то сначала их проецируют отвесом на поверхность, а затем делают замеры. Когда снимают внецентренно расположен­ную над колодцем крышку, по результатам обмеров внецентрен-ность е (рис. 73) вычисляют по формуле: е = Ь—а, где Ъ, а — изме­ренные радиусы крышки и колодца.

При определении отметок элементов трасс глубокого заложе­ния используют глубинные рейки; можно применять также пропор­циональные циркули увеличенных размеров. Погрешности в поло­жении трасс сетей не должны превышать 10 см в плане и 10 мм (самотечные трубопроводы) по высоте при съемке в масштабе 1 : 500. Замеры выполняют рулетками и метрами. Результаты за­носят на укрупненный эскиз колодца, камеры и т. д. Такие эскизы рисуют в поле во время съемки в абрисных книжках-журналах.

115

Планы составляют по результатам исполнительных съемок. Ос новой для плана служат топографические планы местности. Пла­ны составляют в масштабах проектных чертежей полосами вдоль оси проложенной коммуникации. Обычно они бывают в масштабе от 1 : 200 до 1 : 5000. Для городских застроенных территорий самое широкое применение нашел масштаб 1 : 500. На планы этого мас­штаба наносят все подземные сети и сооружения. Технические характеристики прокладок наносят у границ плана или в начале прокладки, а также в местах изменения диаметров или матери­алов труб. На планах показы­вают отметки заложения лот- - — ков, номера колодцев и вводов, давление, напряжение, сечение, количество прокладок.

Рис. 73. Схема к

определению вне-

центренности:

/ — отвес, 2 — центр крышки

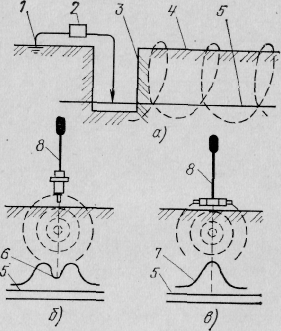

Рис. 74. Схема подключения прибора для поиска подземных коммуникаций (а) и располо­жение антенн (б, в):

б — перпендикулярно, в — парал­лельно; 1 — заземлитель, 2 — гене­ратор, 3, 4 — грунт, 5, 8 — трассы, 6, 7 — кривые слышимости

Вначале сличают копии топографического плана с абрисами съемки. Изменения (новая застройка, дорожная сеть, трассы ком­муникаций) переносят с абрисов на топографический план. После нанесения результатов съемки анализируют достоверность качест­ва материалов и самого процесса нанесения. Материалы, вызыва­ющие сомнения, уточняют и проверяют в натуре или в эксплуати­рующих организациях.

Смежные планшеты с уточненными данными стыкуют — сводят по рамкам. Если коммуникация, дорога, здание частично нанесе­ны на предыдущем планшете, то его продолжение показывают на смежном. А так как при нанесении возможны погрешности и не­точности (графические, деформативность бумаги и пр.), то план-

116

шеты графически стыкуют или сводят. Изломы и искривления бо­лее 0,3 мм недопустимы.

Планшеты вычерчивают цветной тушью. К каждому планшету прилагают формуляр — таблицу с техническими данными о про­кладке. Здесь же указывают перечень использованных материалов и фамилии исполнителей.

При составлении планов на площадки с густой сетью коммуни­каций дополнительно составляют каталог координат и высот ко­лодцев подземных сетей.

Трубопроводы диаметром 1000 мм и более показывают в мас­штабе плана, их трассы — с учетом величины и направления сме­щения крышек люков. Если на плане данного масштаба характе­ристику коммуникации нельзя изобразить графически, делают по­яснительные надписи, например: «бр.», «охр.» — бронированный кабель, охранная зона. Диамеры труб показывают в миллиметрах, при этом у напорных подписывают наружные диаметры, а у само­течных — внутренние.
