§ 28. Производство мензульной съемки
Исходное обоснование для мензульной съемки — пункты государственной и местных геодезических сетей. Поскольку для мензульной съемки требуется большое количество съемочных точек, то для дальнейшего сгущения их строят съемочные сети.
Для создания съемочной сети применяют два метода: аналитический и графический. При аналитическом методе путем различных построений определяют координаты пунктов обоснования и по этим координатам наносят положение пунктов на план. Чаще всего для этой цели прокладывают теодолитные ходы. При графическом методе положение пунктов съемочного обоснования определяют прямыми засечками на открытой местности и проложени-ем мензульных ходов в закрытых местах.
Построение в виде системы прямых засечек, образующих сеть треугольников, называют геометрической сетью. Геометрическую сеть строят для съемки в масштабе 1 : 5000 и мельче. Для развития геометрической сети необходимо иметь на участке съемки не менее трех исходных пунктов с известными координатами. Если таких пунктов нет, на небольших участках съемки (в пределах одного планшета) геометрическую сеть развивают от измеренного базиса.
Точки геометрической сети располагают по возможности в вершинах равносторонних треугольников. С каждой вершины треугольника должны быть видны не менее чем три другие точки. На каждом пункте устанавливают визирные цели (вехи) и измеряют их высоты.
Одновременно с построением геометрической сети на каждой станции определяют превышения между смежными точками по методу тригонометрического нивелирования.
По каждой стороне треугольника сети превышения определяют в прямом и обратном направлениях, расхождения между которыми не должны превышать 4 см на 100 м расстояния. После увязки превышений вычисляют высоты точек геометрической сети. Для этого должны быть известны отметки исходных пунктов.
Мензульные ходы, прокладываемые в залесенной или застроенной местности, подразделяются в зависимости от способа ориентирования планшета на ходы по 'прочерченным линиям и ходы по буссоли.

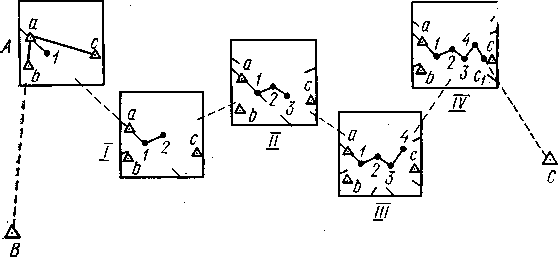

В первом случае, установив мензулу в точке А (рис. 64), положение которой на планшете известно, ориентируют планшет по
101
направлению АС. Приложив ребро линейки кипрегеля к точке а, визируют на первую точку / хода и прочерчивают направление о.—1, продлевая его за рамки трапеции, определяют горизонтальное расстояние от точки Л до точки /, откладывают его от точки а и получают положение точки / на планшете. Одновременно определяют превышение точки А над точкой /. Затем мензулу переносят в точку /, ориентируют планшет по направлению /—А и определяют положение точки 2. На точке / измеряют обратное пре-
Рис. 67. Мензульный ход
вышение /—А и превышение по ходу /—//. Подобные действия повторяют на всех последующих точках хода. На последней определяемой точке (в данном случае точка IV) вместо имеющейся на планшете точки с может быть получена точка с\. Если полученная линейная невязка не превышает 1 : 200 длины хода, то ход увязывают, сдвигая все точки по направлению невязки на величину, пропорциональную расстоянию сдвигаемой точки от начальной. На конечную точку С с мензулой встают лишь для определения обратного превышения.
Мензульный буссольный ход отличается тем, что на каждой станции, кроме начальной, планшет ориентируют по буссоли. Это дает возможность устанавливать мензулу через точку. Длины мензульных ходов не должны превышать 1000 м при съемке в масштабе 1 : 5000, 500 м — в масштабе 1 : 2000 и 250 м — в масштабе 1 : 1000. Для съемки в масштабе 1 : 500 мензульные ходы не прокладывают. В качестве съемочных используют также переходные точки. Переходные точки определяют полярным способом (аналогично первой точке мензульного хода) и посредством засечек.
Перед съемкой производят подготовку планшета. Как и для аналитического метода, разбивают координатную сетку квадратов со стороной 10 см. Для масштаба 1 : 5000 строят сетку размером 40X40 см и размером 50X50 см для масштабов 1 : 2000—1 : 500. Для съемки в масштабах мельче 1 : 5000 рамкам планшета придают вид трапеций, ограниченных параллелями и меридианами в соответствии с принятой номенклатурой. Углы трапеции наносят-по
102
координатам, выбираемым из таблиц. По координатам наносят на планшет пункты геодезического и съемочного обоснования. Для ориентирования по опорным знакам, если расстояние между ними меньше 5 см на плане, вычисляют и наносят на планшет выходы ориентирных линий.
Для защиты от пыли и выгорания чертежную бумагу планшета прикрывают сверху листом более легкой бумаги, подклеенной краями к боковым граням планшета. По мере съемки в верхнем листе бумаги вырезают «окошки». После заполнения этих частей основного листа «окошки» заклеивают бумагой.
Во время подготовки планшета заготовляют кальку высот, на которую в процессе съемки копируют с планшета все съемочные точки и главным образом отснятые характерные точки рельефа местности и урезы воды. Калька высот помогает восстановить изображение рельефа местности, если это изображение почему-либо стерлось. Кроме кальки высот иногда ведут и кальку контуров.
Съемочные работы выполняют с пунктов опорной сети и съемочных точек. Перед началом съемки на каждой точке мензулу центрируют, нивелируют и ориентируют по направлениям на более удаленные пункты опорной сети. Кроме этого, определяют высоту
прибора [.
Съемку контуров ситуации и рельефа местности выполняют одновременно и преимущественно способом полярных координат.
Горизонтальные расстояния до реечных точек определяют по дальномерной диаграмме кипрегеля и сразу же, пользуясь поперечным масштабом, откладывают на планшете. Отметки реечных точек получают, зная высоту съемочной точки Яс.т, высоту прибора г, высоту визирования v и определяя превышения по высотной диаграмме кипрегеля. Иногда при мензульной съемке спланированных застроенных территорий для определения отметок точек применяют нивелир.
Во время съемки ведут журнал реечных точек (табл. 10), в котором записывают номера точек, горизонтальные расстояния и, отсчеты по кривой превышений 1Н. Тут же в поле журнал обрабатывают, вычисляя: Я0 = ЯС.Т-И—v; превышения Ь. и отметки Яр реечных точек.
Таблица 10
Кипрегель Дата . . .
1=1,28; Яс.т = 124,92 у = 2,00; Я„ = 124,20
Станция
Точка |
(/, М |
** |
1Н, см |
Л, м |
"р- м |
Описание точки |
84 |
52 |
-10 |
16,9 |
-1,69 |
122,3 |
Угол пашни |
85 |
96 |
+ 10 |
41,6 |
+4,16 |
128,4 |
Вершина холма |
103
План снимаемого участка вычерчивают в поле, в процессе съемки. Снимая четкие контуры, определяют их углы, которые затем соединяют линиями. При обходе контура рейку устанавливают во всех точках поворота линии контура, если расстояние между ними выражается в масштабе плана. При съемке дорог пикеты берут по одной стороне дороги, измеряют ширину дороги и наносят параллельно вторую сторону, если ширина дороги выражается в масштабе, или берут пикеты по оси, если ширина дороги не выражается в масштабе и изображается условным знаком.
При съемке рельефа определяют линии водоразделов и тальвегов, для чего берут отметки вершин и подошв скатов, устьев лощин и других характерных точек. Кроме высот пикетов, необходимых для проведения горизонталей, определяют отметки плотин, дамб, мостов, пересечений дорог, углов зданий, курганов, каналов, колодцев. Урезы воды рек и водоемов с датой их определения наносят через 15 см на плане. Горизонтали вычерчивают прямо в поле, так как непосредственное наблюдение снимаемого рельефа позволяет изобразить его с большой достоверностью — это одно из важных достоинств мензульной съемки.
Контроль съемки осуществляют в результате полевой проверки. Контрольные пикеты показывают на кальках высот и контуров красной тушью. При контроле ситуации расстояния, определенные по плану и измеренные в натуре, не должны отличаться более чем на 0,8 мм на плане. Расхождения в отметках горизонталей не должны превышать '/з—'А высоты сечения рельефа.
