§ 17. Поверки нивелиров
Прежде чем начать работу с нивелиром, как и с любым геодезическим прибором, его осматривают. Если при внешнем осмотре нивелира повреждения не обнаружены, приступают к поверкам. Поверки— это действия, которыми контролируют правильность взаимного расположения основных осей прибора. Если при выполнении поверок обнаруживается несоответствие взаимного расположения частей прибора, его юстируют исправительными винтами.

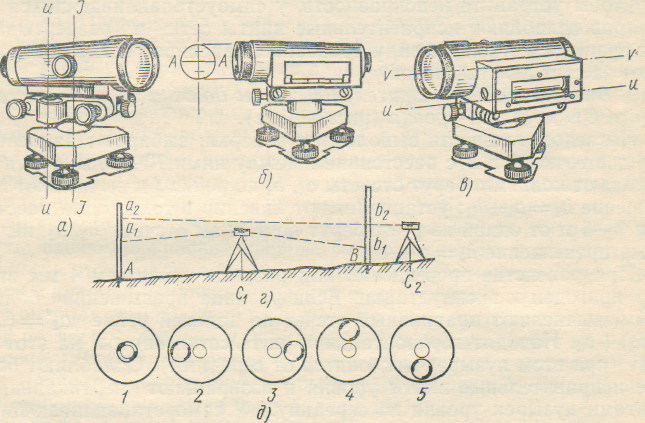

Рис. 48. Схемы (а—в) расположения осей при поверках нивелира; позиции нивелира при третьей поверке (г), положения (/—5) пузырька круглого уровня (д)
Рассмотрим, какие поверки выполняют при подготовке нивелира к работе.
1. Ось круглого уровня 1Л/ должна быть параллельна оси вра щения II нивелира (рис. 48, а).
Чтобы проверить параллельность осей, выполняют следующие действия: пузырек круглого уровня приводят подъемными винтами на середину; верхнюю часть нивелира поворачивают на 180°. Нивелир считается исправным, если пузырек остался в центре, неисправным, если пузырек сместился.
Для устранения неисправностей нивелир приводят в отвесное положение, перемещая пузырек к центру на первую половину дуги отклонения исправительными винтами уровня, на вторую половину— подъемными винтами.
2. Горизонтальная нить АА сетки должна быть перпендикуляр на оси вращения II нивелира (рис. 48, б). Это условие гарантиру ется заводом-изготовителем прибора, но небольшой поворот мо жет быть выполнен исполнителем.
61
Поверку выполняют в такой последовательности: ось вращения нивелира приводят по круглому уровню в отвесное положение; на расстоянии 20—30 м от нивелира устанавливают рейку и берут отсчет; наводят левый конец средней горизонтальной нити на рейку) и берут отсчет, перемещают винтом трубу в горизонтальной плоскости до пересечения правого конца средней горизонтальной нити и -берут отсчет. Если нивелир исправен, отсчет по рейке не изменится .или изменится в пределах 1 мм, если неисправен — изменится больше чем на 1 мм.
Чтобы устранить неисправность, у самоустанавливающихся нивелиров ослабляют исправительные винты сетки и развертывают диафрагму с сеткой нитей, у уровенных нивелиров сетку поворачивают за счет люфта винтов.
3. Визирная ось УУ зрительной трубы должна быть параллельна оси 1Л} круглого уровня (рис. 48, в, г).
Последовательность выполнения поверки: выбирают на местности две точки Л и Б с расстоянием между ними 70—80 м; точки закрепляют кольями, берут отсчеты а\, Ъ\ по рейкам и вычисляют превышение Н\ = а\—Ь\; устанавливают нивелир в точке с% на расстоянии 3—5 м от одной из реек, берут по рейкам отсчеты 62> «а. вычисляют превышение (г2=а2—Ь2.
При равенстве превышений или разнице менее чем 4 мм нивелир пригоден к эксплуатации. Если разница превышений больше 4 мм, вычисляют правильный отсчет по дальней рейке а2'= (а\— —&1)+&2- Наводят горизонтальную нить сетки винтом на этот отсчет (при этом пузырек отклонится от середины). Ослабляют боковые исправительные винты уровня и возвращают вертикальными винтами пузырек уровня на середину. У самоустанавливающихся нивелиров устанавливают горизонтальную нить сетку на правильный отсчет с помощью исправительных винтов сетки нитей.
4. Нивелир не должен иметь недокомпенсации (поверка выполняется только для самоустанавливающихся нивелиров).
Поверку выполняют в такой последовательности: нивелир устанавливают посередине между рейками, отстоящими одна от другой на 100 м, и приводят в отвесное положение, берут по рейкам отсчеты а\ и Ь\ и определяют превышение Н\ = а\—Ь\. Затем смещают пузырек круглого уровня (рис. 48, д) в поз. 2, 3, 4 и 5 и при каждом смещении берут по два отсчета по рейкам: а2 и Ь2, ..., а^ и Ьз- Определяют превышения й2, ^з, ^4 и Н$.
Если нивелир исправен, средние значения превышений, полученных в 2—5 позициях круглого уровня, не отличаются от среднего .значения позиции / более чем на 7 мм. При большем расхождении .нивелир неисправен. Исправляют его в заводских условиях.
