емкости обмотки требуется некоторое время. Поэтому для оценки степени увлажнения изоляции обмотки производят два отсчета измерения: через 15 и 60 сек. При сильно увлажненной изоляции показания мегомметра быстро устанавливаются и коэффициент абсорбции К_аб=R₆₀/R₁₅ близок к единице. При малоувлажненной изоляции показания мегомметра нарастают медленно и коэффициент абсорбции может стать равным двум и более (но не ниже

1,3).

Сопротивление изоляции обмоток в большой степени зависит от температуры, поэтому сравнительные измерения сопротивлений производят при одинаковой температуре. Если измерения производят при температуре, отличной от той, при которой производили предыдущие измерения, то значения обоих измерений приводят к одной температуре. При этом исходят из того, что на каждые 10° понижения температуры сопротивление изоляции (одноминутное) увеличивается примерно в 1,5 раза, коэффициенты пересчета при этом следующие:

Разность температур	5	10	15	20	25	30	35
Коэффициент изменения сопротивления изоляции	1,2	1,5	1,8	2,3	2,8	3,4	4,1

Испытание электрической прочности изоляции обмоток и токоведущих частей приложенным и индуктированным напряжениями и нормы испытательных напряжений описаны в § 13.3.

Общий вид испытательного трансформатора, схема которого приведена на рис. 13.1, показан на рис. 15.3.

При опыте холостого хода (рис. 15.4) определяются ток и потери холостого хода и проверяется коэффициент трансформации. Первичную обмотку трансформатора включают в сеть переменного напряжения при ненагруженной вторичной обмотке.

Рис. 15.3. Испытательный трансформатор типа ИОМ-100/100, 100 ква,100/0,38 кв для испытания приложенным напряжением обмоток трансформаторов классов напряжения 10—35 кв

Включенные в схему измерительные приборы — амперметр А и ваттметр W — показывают ток и потери холостого хода трансформатора. Измеренные этими приборами характеристики (эксплуатационные параметры) не должны быть больше значений, предусмотренных ГОСТом или техническими условиями (с учетом допусков). По показаниям вольтметров определяют коэффициент трансформации (на всех ступенях регулирования напряжения), который не должен отличаться от заданного более чем на ±0,5%.

Рис. 15.4. Схема опыта холостого хода однофазного трансформатора

При опыте короткого замыкания (рис. 15.5) определяются потери и Рис. 15.4. Схема опыта холостого хода однофазного трансформатора напряжение короткого замыкания. Вторичную обмотку закорачивают (иногда ее замыкают на амперметр), к первичной обмотке через регулятор напряжения подводят пониженное напряжение, которое повышают от нуля до тех пор, пока амперметр А не покажет номинальное значение тока. Напряжение U_K, которое при этом покажет вольтметр V, называется напряжением короткого замыкания и представляет собой полное падение напряжения в трансформаторе. Напряжение U_K на векторной диаграмме треугольника короткого замыкания (см. рис. 5.4) изображается гипотенузой треугольника.

При опыте короткого замыкания номинальные токи устанавливаются в обеих обмотках, так как их намагничивающие силы согласно правилу Ленца (§ 5.1) должны быть равны. Поэтому ваттметр W покажет суммарные потери в обеих обмотках, которые называются потерями короткого замыкания. Потерями холостого хода ввиду их незначительной величины (э. д. с. при опыте короткого замыкания равна примерно 1/2 U_K, поэтому мал и Ф) пренебрегают.

Рис. 15.5. Схема опыта короткого замыкания однофазного трансформатора

Рис. 15.5. Схема опыта короткого замыкания однофазного трансформатора

Сопротивление обмоток трансформатора постоянному току не нормируется ГОСТом и техническими условиями. Тем не менее измерение сопротивления обмоток является обязательным при контрольных испытаниях, поскольку оно помогает выявлять дефекты в токоведущих частях трансформатора. По результатам измерения сопротивления обмоток можно судить о качестве соединений и паек в обмотках, качестве контактов переключателей и в местах присоединения отводов к вводам, установить отсутствие обрывов в обмотках и в ее отдельных параллельных ветвях и обнаружить отклонение сечения проводов от расчетных между отдельными фазами или катушками на одной фазе. Наконец, измерением сопротивления обмотки пользуются для определения средней температуры обмоток (метод измерения температуры, § Ю.2).

Сопротивление обмоток измеряется у всех обмоток на всех доступных ответвлениях. У трехфазных трансформаторов измеряют сопротивление каждой обмотки для всех трех фаз. При наличии вывода нейтральной точки измеряется фазное сопротивление, при его отсутствии — линейные сопротивления. В последнем случае фазное сопротивление будет:

при схеме соединения звезда r_ф = 1/2 r_изм;

при схеме соединения треугольник r_ф -— 3/2 r_изм.

Если при измерении линейных сопротивлений (при схеме «звезда») получились разные их значения, то фазные сопротивления можно определить по формулам:

r_a=(r_ab+r_ac-r_bc)/2

r_b=(r_ab+r_bc-r_ac)/2

r_c=(r_ac+r_bc-r_ab)/2

Если расхождение измеренных сопротивлений разных фаз превышает ±2% от среднего значения, то необходимо установить причину расхождения, и только после этого может быть решен вопрос о пригодности трансформатора.

Измерение сопротивления обмоток обычно производят по методу падения напряжения, основанном на законе Ома.

Измерение производят по одной из схем, показанных на рис 15 6 в зависимости от величины сопротивления. Установка для измерения

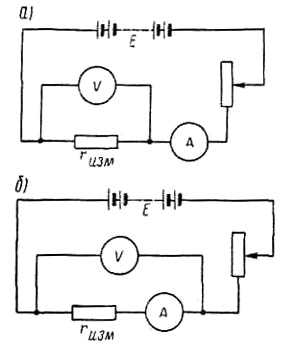

Рис. 15.6 Схемы изменения сопротивления обмотки трансформатора:

а – при малом сопротивление; б – при большом сопротивление

Рис. 15.7. Пульт для измерения сопротивлвния по методу падения напряжения:

1 — ящик с приборами; 2 — реостаты; 3 — переключатель

фаз; 4 — переключатель схемы; 5 — шунт амперметра;

6 — кнопка включения контактора

сопротивления на испытательной станции представляет собой пульт (рис. 15.7), в котором собрана схема и расположен источник питания (аккумулятор на 12 в).

Рис. 15.8. Схема определения группы соединения трехфазного

Группа соединения обмоток трансформатора имеет большое значение при включении его на параллельную работу с другими трансформаторами. Такая работа допустима только для трансформаторов, имеющих одинаковые группы соединения.

Согласно ГОСТ 11677 — 65 стандартными группами соединения являются группа 0 для однофазных трансформаторов и группа 0 и 11 для трехфазных.

Проверку группы соединения производят главным образом двумя методами: двух вольтметров и фазометром.

По первому методу к одной из обмоток (трехфазного трансформатора) подводят напряжение U (пониженной величины трансформатора). Предварительно должны быть соединены одноименные вводы (Л и а) обмоток ВН и НН. Затем поочередно измеряют напряжения между вводами b—В, b—С и с—В, как это показано на рис. 15.8. По соотношению полученных трех измерений, по специальной таблице, определяют группу соединения.

Так, например, для стандартных групп соединения 0 и 11 измеренные напряжения должны быть равны указанным в табл. 15.1.

Группа соединения	Угловое смещение э.д.с	Напряжение между вводами
		b - B	b - C	C - B
0	0	U(K-1)
11	330

В объем контрольных испытаний входит также испытание масляных баков на механическую прочность и на маслоплотность сварных швов и уплотнений.

Во время эксплуатации бак заполнен трансформаторным маслом. Так как уровень масла находится выше крышки бака (на уровне расширителя), то бак должен быть испытан на некоторое повышенное внутреннее давление. Для этой цели на крышку бака устанавливается контрольная трубка с воронкой высотой 1,5 м, заполняемая маслом. Трансформатор тщательно обтирается и отстаивается в течение 8 ч. Если после указанного времени не обнаружатся течи масла в швах и уплотнениях, бак считается выдержавшим испытание.

При вакуумной сушке активной части трансформатора в собственном баке последний испытывает внешнее давление, равное около 1 кПсм². Это испытание является более жестким, поэтому расчет бака на прочность ведется именно на это давление.
