§ 12.3. Направление намотки катушек
В § 2.3 указывалось, что группа соединения зависит от направления намотки катушек. Возможны два направления намотки — левое и правое.
Рис. 12.1 Схемы намотки слоевых катушек:
а — левая по направлению намотки; б — правая по направлению намотки; 1-барабан с проводом; 2 — плашки для натяжения провода; 3 — шаблон; 4 — место рабочего-обмотчика
Направление намотки однослойной катушки принято считать левой, если уклон ее витков совпадает с левой нарезкой болта, и соответственно правой, если совпадает с правой нарезкой. При левой намотке слоевой катушки, если смотреть с ее торца, провод от начала намотки проходит по катушке против часовой стрелки. Аналогичным образом в правой катушке провод от ее начала проходит по часовой стрелке. Это правило будет справедливо и для многослойной катушки, т. е. она будет называться левой или правой по направлению намотки ее первого слоя. Кстати, можно отметить, что у многослойных катушек направление намотки нечетных и четных слоев чередуется.
При намотке слоевых катушек на обмоточном станке, если рабочее место обмотчика находится со стороны, противоположной барабану с обмоточным проводом, намотка слоя будет получаться левой, если начинать наматывание этого слоя елевой стороны шаблона, и наоборот, направление слоя будет правым, если начинать его наматывание с правой стороны. Намотка левых и правых катушек схематически показана на рис. 12.1.
Обычно при отсутствии особых требований слоевые катушки изготовляются левыми, так как это несколько удобнее по технологическим соображениям.
§ 12.4. Цилиндрическая слоевая обмотка
Слоевая обмотка наматывается как из круглого, так и из прямоугольного провода в один, два или несколько слоев, в соответствии с чем она будет называться одно-, двух- или многослойной обмоткой.
Рис. 12.2. Двухслойная цилиндрическая обмотка из прямоугольного провода
Обмотка из прямоугольного провода может наматываться в один или несколько параллельных проводов с укладкой их плашмя или на ребро. При низком напряжении (до 690 в) обмотка обычно наматывается непосредственно на шаблон (оправку).
Слоевые обмотки из прямоугольного провода чаще изготовляются двухслойными, что конструктивно является более удобным, так как это позволяет более просто закреплять ее выводные концы. В зависимости от условий охлаждения между слоями прокладывается изоляция из электрокартона или устраивается канал для циркуляции масла (для трансформаторов с масляным охлаждением) (рис. 12.2).
Для масляных трансформаторов ширина канала выбирается по табл. 12.1.
Таблица 12.1
Конструктивная высота обмотки Hk, мм |
Ширина канала aк, мм |
До 300 300÷ 350 450 ÷ 400 400 ÷450 450 ÷500 500 ÷600 |
5 5,5 6 6,5 7 8 |
Рис. 12.3. Различные формы поперечного сечения реек:
а я б — для образования осевых каналов; виг — для крепления прокладок, образующих радиальные каналы в непрерывных и винтовых обмотках
Канал образуется при помощи реек. Рейки изготовляются либо клееными из электрокартона, либо деревянными с наклеенными со стороны прилегания к обмоточной меди коробками из электрокартона толщиной 0,5 мм (рис. 12.3, a и б).
По концам обмотки винтовая поверхность крайнего витка в каждом слое выравнивается либо полосами из электрокартона, либо кольцами, отрезанными от бакелитового цилиндра. Для заполнения пустого пространства, образующегося вследствие большой ширины витка, особенно при нескольких параллельных проводах, полосы и кольца имеют в развертке клиновидную форму. Ширина клина (рис. 12.4 и 12.5) должна быть на одном конце равной
(Hk-Ho)/2
а на другом
(Hk-Ho)/2+hB
где Нк и Ho— соответственно конструктивный и расчетный размеры
обмотки; hB— ширина витка.
При очень большой ширине hB витка (при токе 1500—2000 а) получается значительная осевая асимметрия между обмотками ВН и НН вследствие образующегося большого укорочения обмотки НН. В этом случае часто прибегают к сдвигу половины параллельных проводов, образующих сечение витка на 180° по окружности (рис. 12.6). В этом случае выравнивающие клинья представляют собой полукольца.
При монтаже отводов сдвинутые на противоположную сторону обмотки провода перебрасываются через верхнее ярмо магнитопровода для соединения с остальными проводами на стороне НН.
Слоевая обмотка из круглого провода (обычно многослойная) (рис. 12.7) наматывается на бакелитовый цилиндр. Крепление крайних витков производится обычно двумя способами: а) обертыванием крайних витков телефонной бумагой (рис. 12.8, а) и б) при помощи бортиков (рис. 12.8, б).
Бортик 6 представляет собой полоску из электрокартона, наклеенную на более широкую полосу телефонной бумаги. Выступающая часть
Рис. 12.4. Цилиндрическая слоевая обмотка в разрезе. Положение выравнивающего кольца
Рис. 12.5. Опорное (выравнивающее) кольцо цилиндрической обмотки:
а — разрезное из бумажно бакелитового цилиндра; б— в виде клина из электрокартона (в развертке)

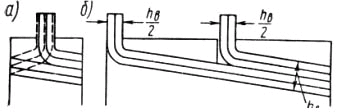

Рис. 12.6.Сдвиг половины параллельных проводов на 180° для уменьшения укорочения цилиндрической обмотки:
а — в натуре: б — в развертке
Рис. 12.7. Многослойная цилиндрическая обмотка из круглого провода
Рис. 12.8. Междуслойная изоляция и крепление крайних витков многослойной обмотки из круглого провода:
а - обертывание крайних витков слоев телефонной бумагой; б — крепление бортиками: 1 — бумажно-бакелитовый цилиндр; 2— междуслойная изоляция из кабельной бумаги толщиной 0,12 мм; 3 — провод; 4 — телефонная бумага толщиной 0,05 мм; 5 — полоса из телефонной бумаги шириной 40—60 ям; 6 — бортик из электрокартона
бумаги прижимается крайними витками, удерживая бортик от сползания. Для напряжения до 12 кв ширина бортика b = 12 мм.
Рис. 12.9. Схема многослойной цилиндрической обмотки ВН классов напряжения 6 и 10 кв: 1 — 4 — места перехода провода из одного слоя в другой
Рис. 12.10. Расположение регулировочных ответвлений в многослойной цилиндрической обмотке: а — под верхним слоем витков; б —под бандажом из киперной ленты; в—в виде петли
В качестве междуслойной изоляции применяется кабельная бумага, имеющая толщину 0,12 мм. Для обмоток ВН трансформаторов габаритов I и II (мощностью до 400 ква), для которых главным образом применяется этот тип обмоток, толщина междуслойной изоляции берется: при напряжении 6 кв— 2х0,12 мм и при напряжении 10 кв — 3х0,12 мм.
Для увеличения поверхности охлаждения внутри обмотки устраивается продольный канал после намотки примерно 1/3 от общего числа слоев. Канал осуществляется, как и в случае обмоток из прямоугольного провода, при помощи реек.
Обмотка ВН из круглого провода у трансформаторов габаритов I и II выполняется обычно по схеме, приведенной на рис. 12.9. Вывод линейного конца А от внутреннего слоя обмотки дает более благоприятное емкостное распределение напряжения при импульсном воздействии (см. § 13.8).
Одновременно с этим расположение в наружных слоях регулировочных ответвлений X1, X2 и Х3 для осуществления регулирования напряжения в пределах ±5% более удобно в конструктивном отношении, так как упрощает присоединение к переключателю. Ответвления обмотки при круглом проводе обычно выводятся в виде петель из обмоточного провода. Ответвления и особенно начальный вывод должны быть тщательно изолированы (рис. 12.10).
