Министерство образования и науки Российской Федерации

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«ОРЕНБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»

Электроэнергетический факультет

Кафедра автоматизированного электропривода и электромеханики

Отчет

по расчетно-графическому заданию

по курсу «Силовая электроника»

Неуправляемый выпрямитель – автономный инвертор напряжения

ОГУ 140400.62.83 13.053 О

Руководитель

_________ В. Г. Бессонов

« __» ____________2013г.

Исполнитель

студент группы 11ЭЭ(б)Э-1

________ А.А. Мавлюкешев

«__»____________2013г

Оренбург 2013

Содержание

Введение 3

1. Расчет инвертора 5

2. Расчет выпрямителя 9

3. Расчет сглаживающего фильтра 11

4. Выбор схемы и расчет снаббера 12

Заключение 13

Список используемой литературы 14

Введение

Автономный инвертор – это преобразователь постоянного тока в однофазный или многофазный переменный ток, частота которого определяется системой управления, а величина и форма выходного напряжения зависит от характера и параметров нагрузки. В отличие от зависимого инвертора, частота которого определяется частотой сети, на выходе автономного инвертора получают переменный ток любой частоты, а напряжение плавно изменяется от нуля до максимально допустимого значения.

Коммутация тока в инверторах при использовании тиристоров производится независимо от процессов во внешних электрических цепях, благодаря наличию дополнительных коммутирующих устройств внутри самого преобразователя. Автономные инверторы классифицируются в зависимости от способа принудительной коммутации тока, схемы инвертора, параметров источника питания и нагрузки. По характеру обмена энергией между источником питания и нагрузкой автономные инверторы подразделяются на автономные инверторы напряжения (АИН), тока (АИТ) и автономные резонансные инверторы (АИР).

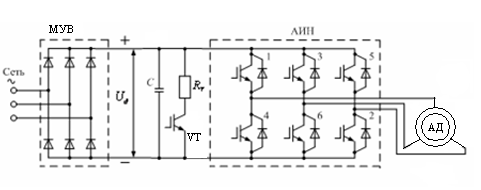

Рисунок 1 – Электрическая схема преобразователя частоты

Характерной особенностью автономного инвертора напряжения является то, что он получает питание от источника напряжения, на входе АИН включается конденсатор большой емкости. Вторая особенность АИН заключается в использовании в качестве ключей полностью управляемых

вентилей, зашунтированных диодами обратного тока. АИН формирует в нагрузке напряжение прямоугольной формы, а форма тока определяется характером нагрузки. АИН находит большое применение в преобразовательной технике, его иначе называют универсальным модулем преобразования электроэнергии. На его основе выполняются регуляторы переменного напряжения, непосредственные преобразователи частоты, активные фильтры напряжения и тока, компенсаторы реактивной мощности.

1. Расчет инвертора

Исходными данными для расчета инвертора являются основные параметры трехфазного двигателя переменного тока, требуемой для него перегрузки по току, а также питающей сети и окружающей среды, которые приведены в табл. 1.

Таблица 1 – Исходные данные

Типоразмер электродвига

теля

Электро –

магнитные

нагрузки

А, А/с

J, А/

КПД % при , %

50

75

100

125

4А112МА6У3

3

0,89

248

6,9

73

81

82

81

78.5

продолжение таблицы 1

cos φ % при , %

В номинальном режиме

При коротком замыкании

50

75

100

0,33

0,53

0,69

0,76

0,79

1,9

0,085

0,074

0,063

0,1

0,069

0,16

0,14
