Внешний вид устройства.
Ознакомьтесь с внешним видом устройства маршрутизатора D-Link DIR-300 NRU.

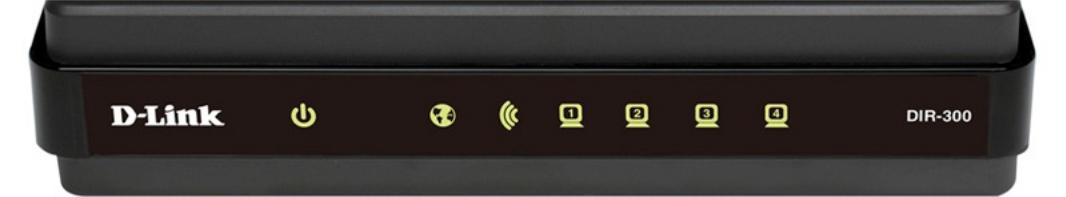

Передняя панель.
Рис. 1

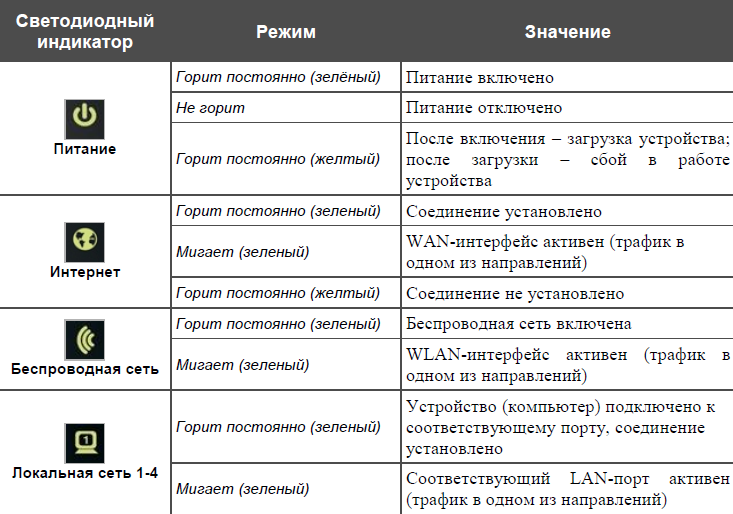

Описание значений световых индикаторов
Рис. 2

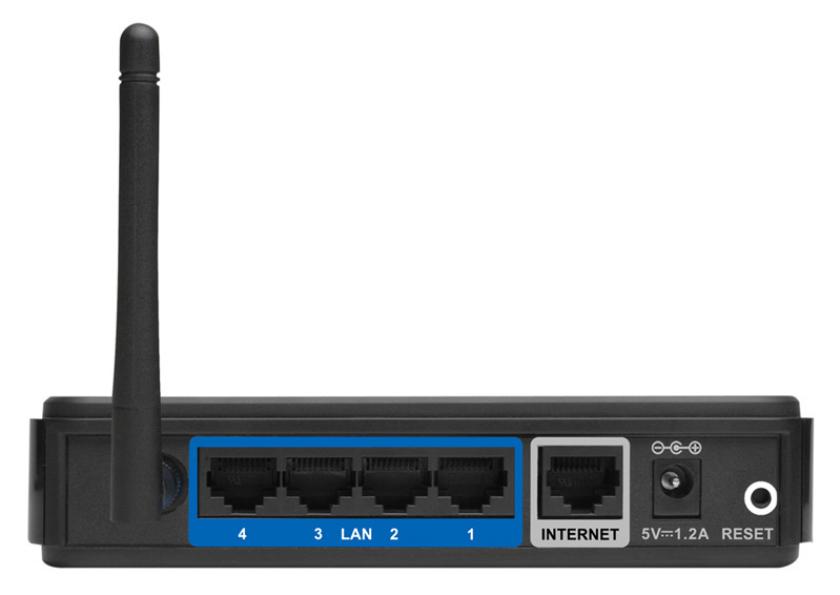

Задняя панель.
Рис. 3

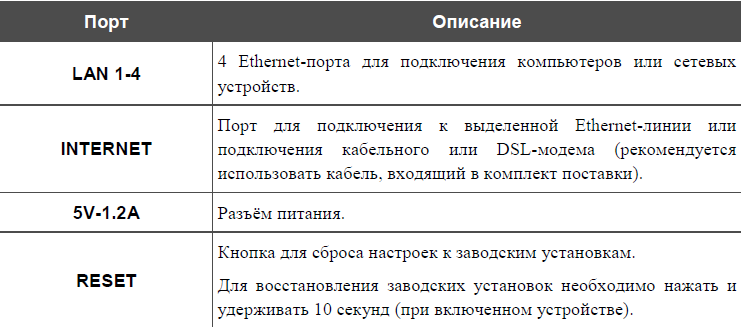

Описание разъемов
Рис. 4
Установка устройства
Итак, давайте найдем и запустим установочную программу, для этого

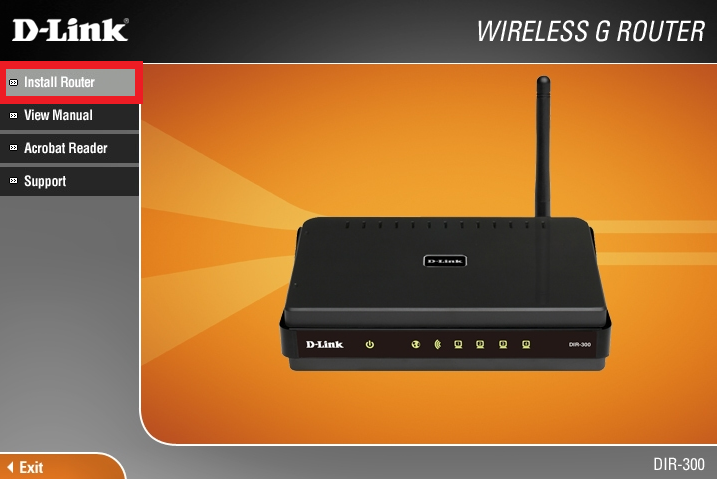

Зайдите в «ПРИЛОЖЕНИЯ» - «DIR-300 NRU» - «DIR-300.exe», запускаем и выбираем «Install Router» (Рис.5).
Рис. 5

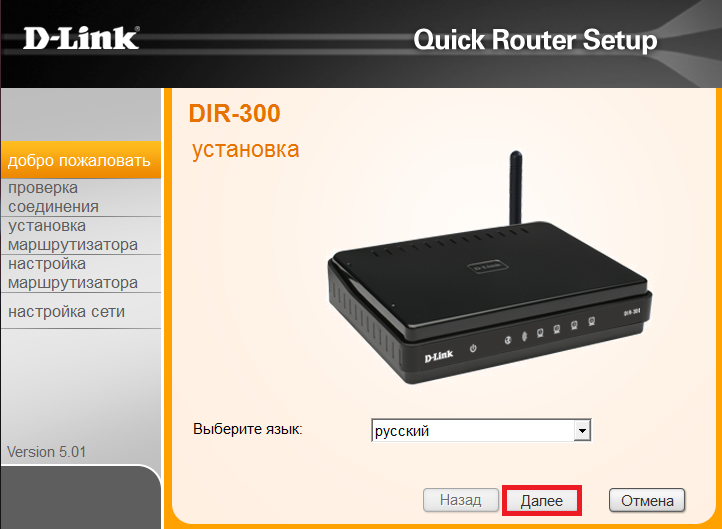

Вас приветствует окно, где нужно выбрать язык установки, жмем «Далее» (Рис.6).
Рис. 6
Выберете имя пользователя и пароль для входа в настройки маршрутизатора (Рис.7).
Рис. 7
Происходит автоматическая проверка подключения маршрутизатора к сети, для этого подключите ваш коаксиальный кабель в WAN-Порт маршрутизатора, а ваш ПК подсоедините к LAN-Порту маршрутизатору патч-кордом и подождите 30 секунд и нажмите «Далее» (Рис.8).
Рис. 8

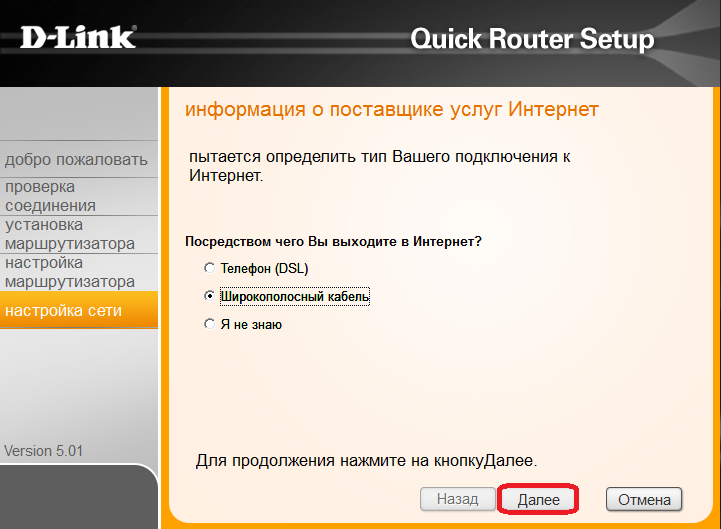

Выберете тип подключения к Internet широкополосный (Рис.9)
Рис. 9
Ввести новый пароль безопасности маршрутизатора (Рис.10).
Рис. 10

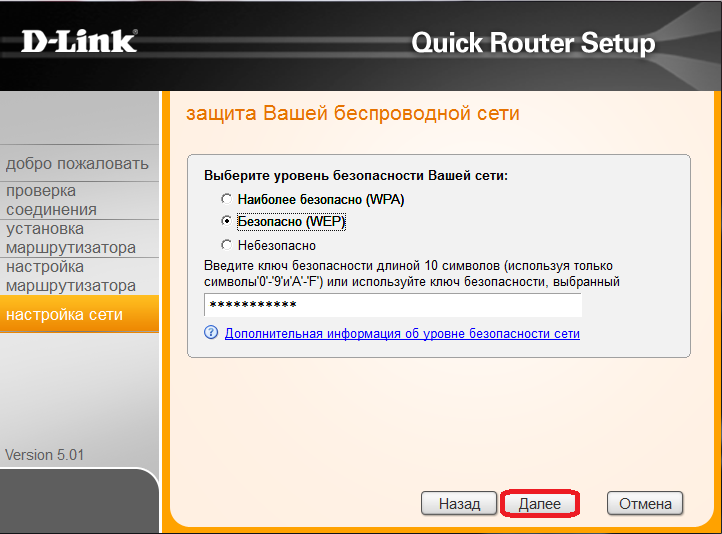

Укажите имя, ключ безопасности беспроводной сети, в зависимости от выбранного уровня безопасности (Рис.11), (Рис.12).
Рис. 11
Рис. 12

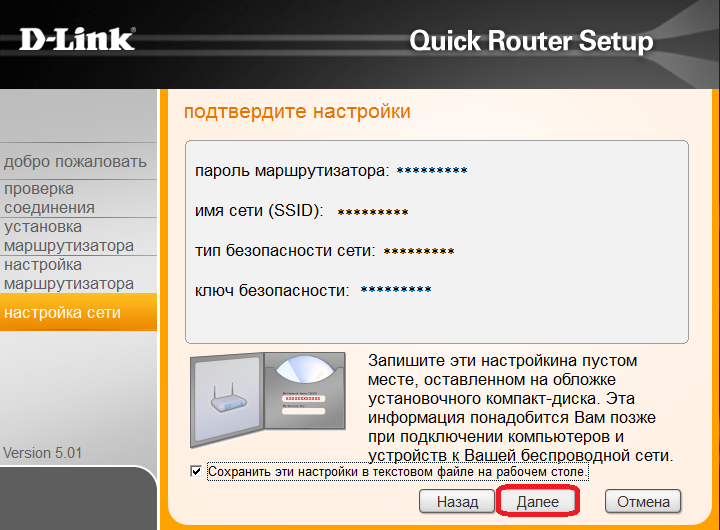

Подтверждение настроек. Возможность сохранить все настройки в тестовом файле Network Security Setting.txt (Рис.13)
Рис. 13

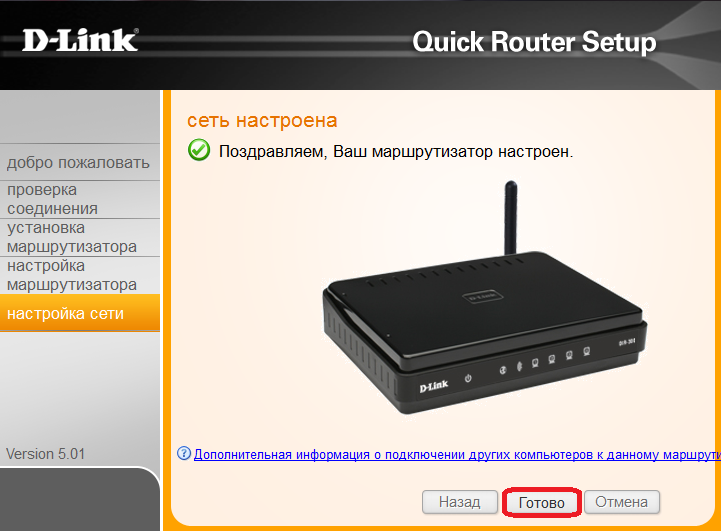

Последняя автоматическая настройка параметров маршрутизатора и подтверждение удачной настройки сети, нажмите «Готово» (Рис.14).
Рис. 14
Задание 2. Настройка маршрутизатора
Веб-интерфейс
Откройте браузер (рекомендуется Mozilla Firefox), в адресной строке введите http://192.168.0.1, нажмите Enter. На открывшейся странице введите логин admin, нажмите «Log In».
По умолчанию пароль отсутствует, его можно будет указать в настройках маршрутизатора.
В некоторых версиях прошивок требуется дополнительно ввести указанный на картинке код (captcha).
Перед нами появилось изображение (Рис. 15):
Рис. 15
Обновление прошивки
Прошивка маршрутизатора - это комплекс программ, обеспечивающих его работоспособность и функционал. В некоторых случаях установленная на заводе прошивка не обеспечивает требуемую стабильность или не поддерживает нужные функции.
Рекомендуется использовать следующие версии прошивок с поддержкой L2TP DIR-300 ревизия B (максимальная скорость порядка 20 мегабит/с): dir300b_v2.05_abnj.bin.
При необходимости можно загрузить файл перевода интерфейса маршрутизатора на русский язык: dir300b_v2.05_abnj_langpack_ru.bin
Для обновления прошивки достаточно указать путь к прошивке и нажать «Apply» в разделе «Firmware Update» вкладки «Maintenance» (Рис. 4).
После обновления прошивки имеет смысл сбросить настройки в изначальное состояние («Save and Restore»).
Далее будет приведен вариант настройки для русского интерфейса.
Рис. 16
Задание 3. Настройка l2tp соединения.
Сеть и Интернет

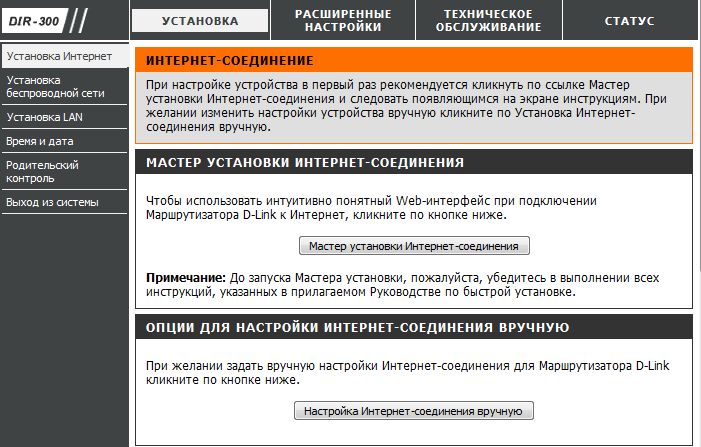

После обновления прошивки повторно введите логин и пароль, переключитесь на вкладку «Установка», выберите «Установка Интернет».
Существует два варианта настройки соединения - вручную и с помощью мастера установки. Для маршрутизатора DIR-300 ревизии «B» с прошивкой dir300b_v2.05_abnj.bin (поддерживается L2TP Dual Access) настраивать нужно с помощью мастера установки.
Рис. 17
Мастер установки Интернет-соединения

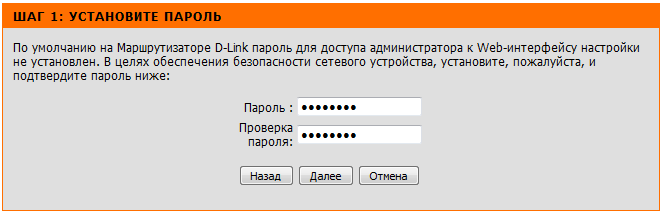

Требуется указать пароль для доступа к маршрутизатору, по умолчанию – пусто (Рис. 18).
Рис. 18

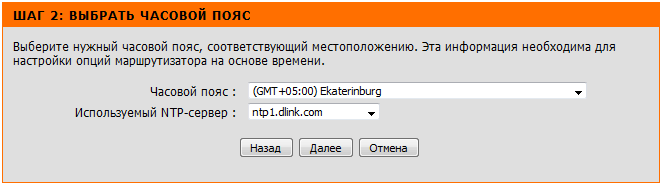

Часовой пояс Екатеринбурга – GMT+5 (Рис. 19).
Рис. 19

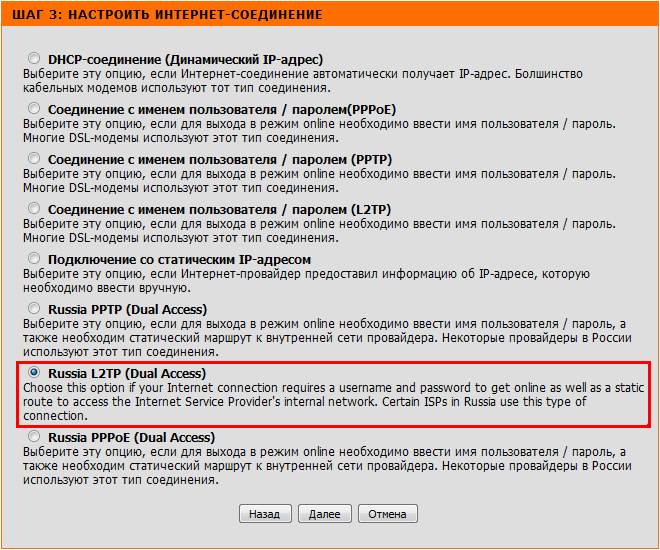

Выберите протокол соединения Russia L2TP (Dual Access) (Рис. 20).
Рис. 20
Укажите сетевые реквизиты (Рис. 21).
Внимание! DNS-сервер и клонирование MAC-адреса при настройке DIR-300revB потребуется указать позже в режиме ручной настройки!
Рис. 21

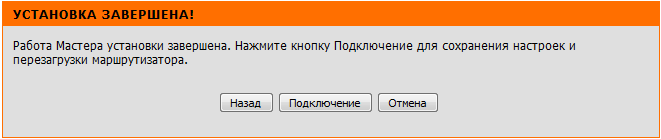

Нажмите «Подключение». Остальные настройки прописываются в режиме ручной настройки (Рис. 22).
Рис. 22
Настройка Интернет-соединения вручную (Рис.23)
Тип интернет-соединения: Russia L2TP (Dual Access).
В настройках выбранного соединения необходимо указать IP-адрес, маску подсети (255.255.255.0), шлюз – Ваш шлюз, DNS-сервер (можно выбрать один из двух имеющихся - 10.0.0.1 или 10.0.0.2). Для защиты соединения в сетях используется привязка MAC-IP. Если Вы настраиваете сеть с компьютера, ранее подключенного напрямую, то имеет смысл выбрать пункт «Клонирование MAC-адреса», в ином случае потребуется сбросить привязку по MAC-адресу.
В графе «IP-адрес/Имя Сервера» введите адрес VPN-сервера (vpn.akado-ural.ru для L2TP-протокола), «Учетная запись L2TP» - логин, в «Пароль L2TP» - пароль для доступа в Интернет, строкой ниже его повторите.
В графе «MTU» по умолчанию установлено значение 1400. Такое же значение по умолчанию установлено для VPN-соединения в ОС семейства Windows. Производитель рекомендует оставить значение по умолчанию.
Если Вы хотите, чтобы маршрутизатор автоматически подключался к VPN-серверу при каждом включении, то нужно выбрать «Всегда»/«Всегда включено».
Нажмите «Сохранить настройки» и подождите некоторое время.
Рис. 23
