4 Графики активной, реактивной и полной мощностей, передаваемых в электрическую систему
Построение суточных и годовых графиков активной и реактивной нагрузок необходимо для выбора питающих предприятие генераторов ТЭЦ или трансформаторов ГПП, для подсчетов годового потребления активной и реактивной энергии и решения вопросов компенсации реактивной мощности и регулирований напряжения. Суточные графики на действующих предприятиях строятся по записям показаний счетчиков активной и реактивной энергии, производимым через каждый час в течение суток, начиная с 0 до 24 ч. Графики дают средние значения нагрузок в течение часа и должны строиться ступенями, а не ломаными линиями.
Наиболее непостоянной
составляющей в графике является
осветительная нагрузка, зависящая от
географической широты, времени суток
и года; поэтому для предприятия
строятся характерные графики активных
и реактивных нагрузок для зимнего и
летнего рабочих дней.
После подсчетов всех активных и реактивных нагрузок с учетом знаков последних для синхронных двигателей и реактивных потерь в трансформаторах получают суммарные максимумы активной и реактивной нагрузок и соответствующее максимуму значение коэффициента мощности. По этим максимумам строят суточные графики активной нагрузок.
При проектировании наиболее простым получается построение графиков при наличии характерных графиков для аналогичного действующего предприятия, активных и реактивных нагрузок без компенсирующих устройств и сохранении общего характера производства на будущее время. В этом случае ординаты графика пересчитываются пропорционально максимумам. В график могут быть внесены коррективы, если известна работа по времени отдельных крупных установок, например мощного двигателя компрессора или насоса, электропечи и т. д. .
При отсутствии характерных графиков следует строить их по элементам. График освещения строится в зависимости от времени года и географической широты района промышленного предприятия с учетом работы смен предприятия. Затем строится график для силовой нагрузки с учетом обеденных перерывов, роста и спала пня нагрузки в начале и конце смены, а также количества смен и процента производственной загрузки по сменам. Графики нагрузки крупных потребителей могут быть построены по данным технологического процесса. При построении графиков нагрузок необходимы ознакомление с технологическим процессом цехов предприятия и выявление всех особенностей, могущих существенно повлиять на суточный график нагрузки, — например длительность реакции в химических производствах, цикл работы дуговой электропечи и т.д. Влияние времени года также должно быть учтено поскольку летом отсутствует расход энергии на отопительные системы, повышается расход воды на охлаждающие системы и пр. Ординаты полученных таким образом графиков суммируются и составляют ординаты графика нагрузки предприятия в целом. Затем графики проверяются по отчетным данным действующих предприятий.
Графики реактивной
нагрузки строят приближенно, исходя из
постоянства cos
φ в течение суток (при отсутствии
специальных компенсирующих устройств)
и, пользуясь графиком активных нагрузок.
При этом получается небольшая ошибка,
величина которой зависит от доли
потребителей чисто активной нагрузки
(освещения, электропечи нагрева,
синхронные двигатели с cosφ
ср
= 1 и т. п.), которой можно пренебречь.
Для суточных графиков характерны следующие величины:
1) часовые максимумы активной и реактивной нагрузок : Pm кВт, QM , квар;
2) коэффициент мощности максимума cos φм, соответствующий
tg φм = QM /Pm,
3) суточные расходы активной и реактивной энергии Wсут , кВт• и Vсут , квар•ч;
4) средневзвешенный за сутки коэффициент мощности,
Соответствующий tg φ= Vсут/ Wсут
5) коэффициенты заполнения суточного графика активной 1 реактивной нагрузок: Тм. сут= Wсут/24 Pm ; Тм. р. сут = Vсут /24 QM
Расчетные зимние графики нагрузок в процентах от максимальной нагрузки для потребителей и в процентах от установленной номинальной мощности для генераторов представлены в таблице 2.
Нагрузка потребителей на генераторном напряжении указана в табл.2 без учета собственных нужд ТЭЦ. В составе нагрузок имеются потребители 1-й, 2-й и 3-й категорий. Реактивная нагрузка генераторов определяется при номинальном коэффициенте мощности. Для потребителей на, генераторном напряжении 0,85.
Активная мощность : Р=(Рм/100)*Рп , МВт
Реактивная
мощность: Q=Рп*
tgφ,
МВАр ;
Полная
мощность:
,
МВА.
Таблица 3 - Расчетная нагрузка потребителей на генераторном режиме:
Время суток, ч |
Р, МВт |
Q, МВАр |
S, МВА |
0-4 |
168 |
104,16 |
197,67 |
4-12 |
280 |
173,6 |
329,45 |
12-20 |
224 |
138,88 |
263,56 |
20-24 |
252 |
156,24 |
296,5 |
Таблица 4 - Расчетная нагрузка потребителей на повышенном напряжении:
Время суток, ч |
Р, МВт |
Q, МВАр |
S, МВА |
0-4 |
36 |
14,22 |
38,7 |
4-12 |
60 |
23,7 |
64,5 |
12-20 |
48 |
18,96 |
51,61 |
20-24 |
54 |
21,33 |
58,06 |
Рисунок 3 - Суточный график активной мощности потребителей на генераторном напряжении
Рисунок 4 - Суточный график реактивной мощности потребителей на генераторном напряжении
Рисунок 5 - Суточный график полной мощности потребителей на генераторном напряжении
Рисунок 6 - Суточный график активной мощности потребителей на повышенном напряжении
Рисунок 7 - Суточный график реактивной мощности потребителей на повышенном напряжении

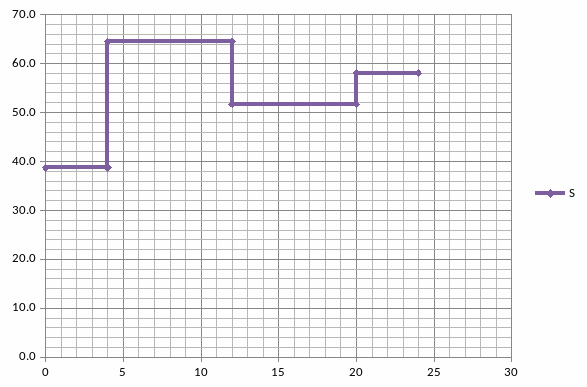

Рисунок 8 - Суточный график полной мощности потребителей на повышенном напряжении
