    1. Графическая разбивка лестницы

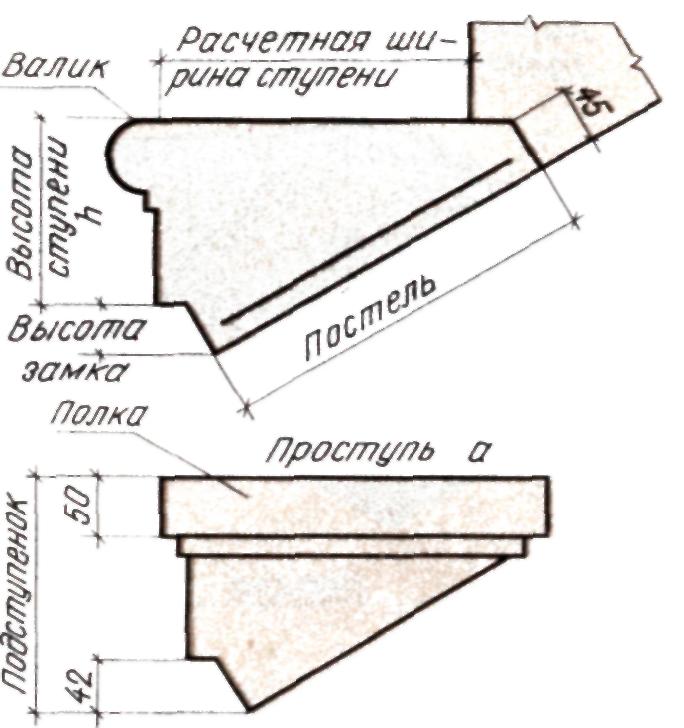

Основным элементом лестницы является ступень, которая состоит из проступи а и подступенка h. Высота ступени (подступенок) должна быть не более 170 мм, а ширина ступени (проступь) - не менее 260 мм (рис. 2.28).

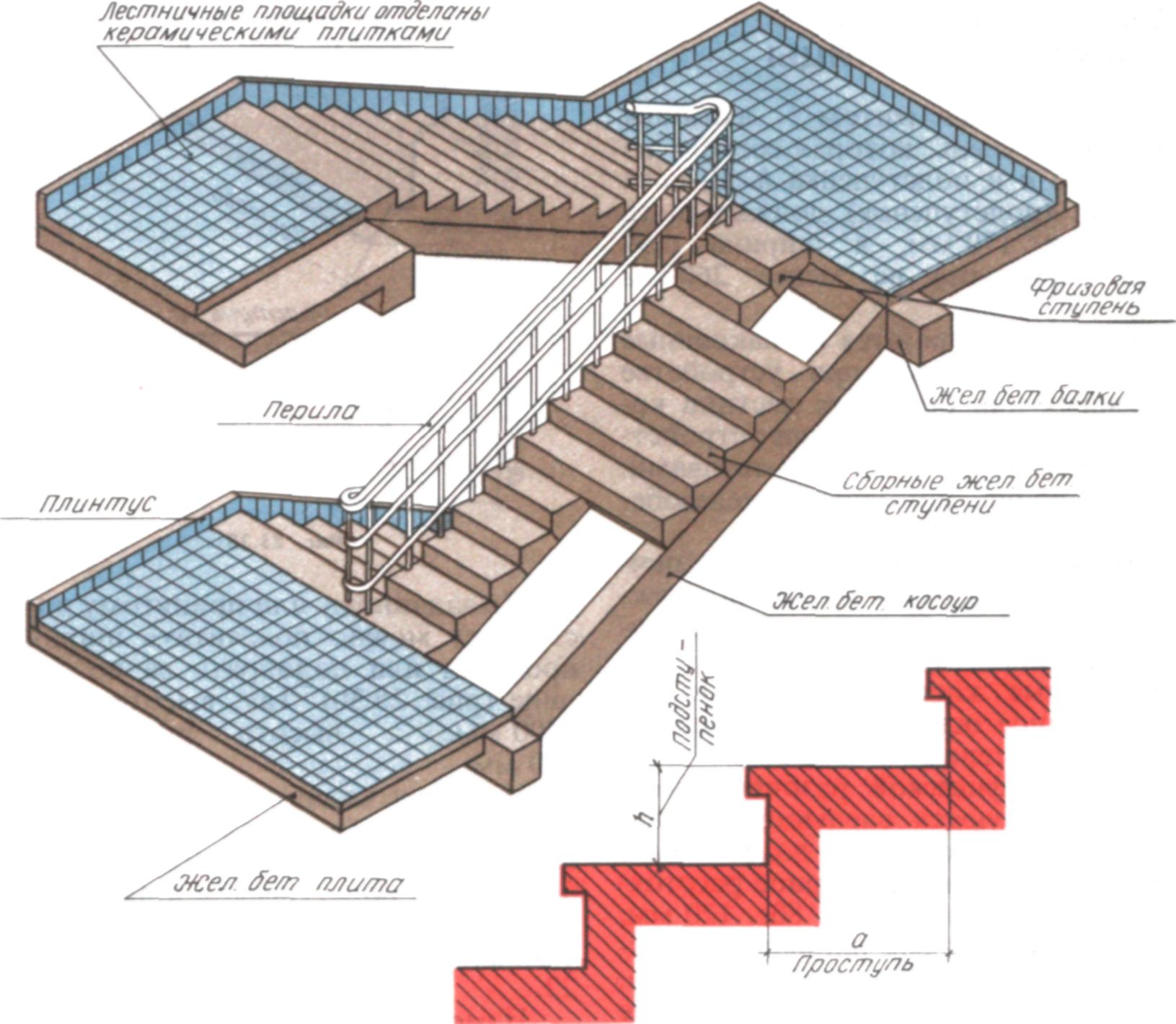

Ступени опираются на наклонные балки, называемые при устройстве каменных или бетонных лестниц косоурами (рис. 2.29), а при устройстве деревянных лестниц - тетивами. Для косоуров применяют железобетонные балки 200х350 мм.

Высота проходов под лестничными площадками и маршами должна быть в чистоте (до низа выступающих конструкций) не менее 2 м. Лестничные клетки должны иметь естественное освещение через окно в наружных стенах.

Для графической разбивки лестницы пользуются следующими указаниями: ширина марша должна быть не менее 1200 мм, пожарное расстояние между маршами 80. ..120 мм, ширина лестничных площадок должна быть не менее ширины марша, в одном марше допускается не более 16 и не менее 3 ступеней.

Разбивка лестницы на ступени в плане производится одновременно с разбивкой ступеней по высоте в разрезе, поэтому при вычерчивании общего чертежа здания необходимо перейти к вычерчиванию разреза, не закончив плана. При этом на плане видны проступи, а на разрезе-подступенки. В каждом марше подступенков будет на один больше, чем проступей, так как одна ступень входит в площадку. Эта ступень называется фризовой (см. рис. 2.29).

В основу графической разбивки лестницы берут высоту этажа, т. е. расстояние от пола нижнего этажа до пола верхнего этажа. Задают высоту подступенка и определяют число ступеней.

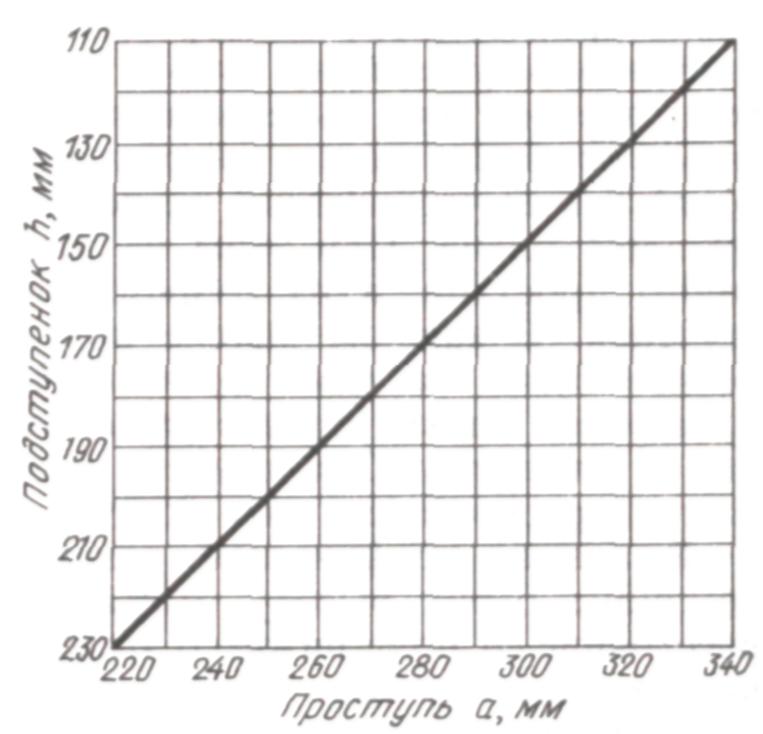

По заданному или принятому подступенку можно подсчитать ширину проступи или подобрать ее по таблице (рис. 2.30). Так, высота этажа 3400 мм, а высота подступенка 150 мм.

Находим число подступенков, для чего делим высоту этажа на высоту подступенка (3400:150 = 22,66), получаем число подступенков в двух маршах. В каждом марше должно быть одинаковое число подступенков, т. е. 22.

Изменение числа подступенков отразится на высоте подступенка, поэтому делаем перерасчет, для чего высоту 3400 мм делим на 22 (3400:22 = 154,5 мм).

Подбираем по графику размер проступи-он будет равен 295,5 мм. Проступь можно вычислить, пользуясь формулой а + h = 450 мм, откуда а = 450 - h = 450 - 154,5 = = 295,5 мм.

Помня, что в каждом марше число проступей на одну меньше, чем подступенков, определим длину (заложение) марша в плане:

l = а(n/2- 1),

где l длина заложения марша; а – ширина проступи; n число подступенков.

Подставляя в формулу найденные ранее значения, получим заложение марша: l = 295,5(22/2 - 1) = 295,5х10 = 2955 мм.

Длина лестничной клетки:

L = 2t + I = 2x1200 + 2950 = 5350 мм = 5,35 м, где l ширина площадки.

Это минимальный размер длины лестничной клетки при высоте 3400 мм.

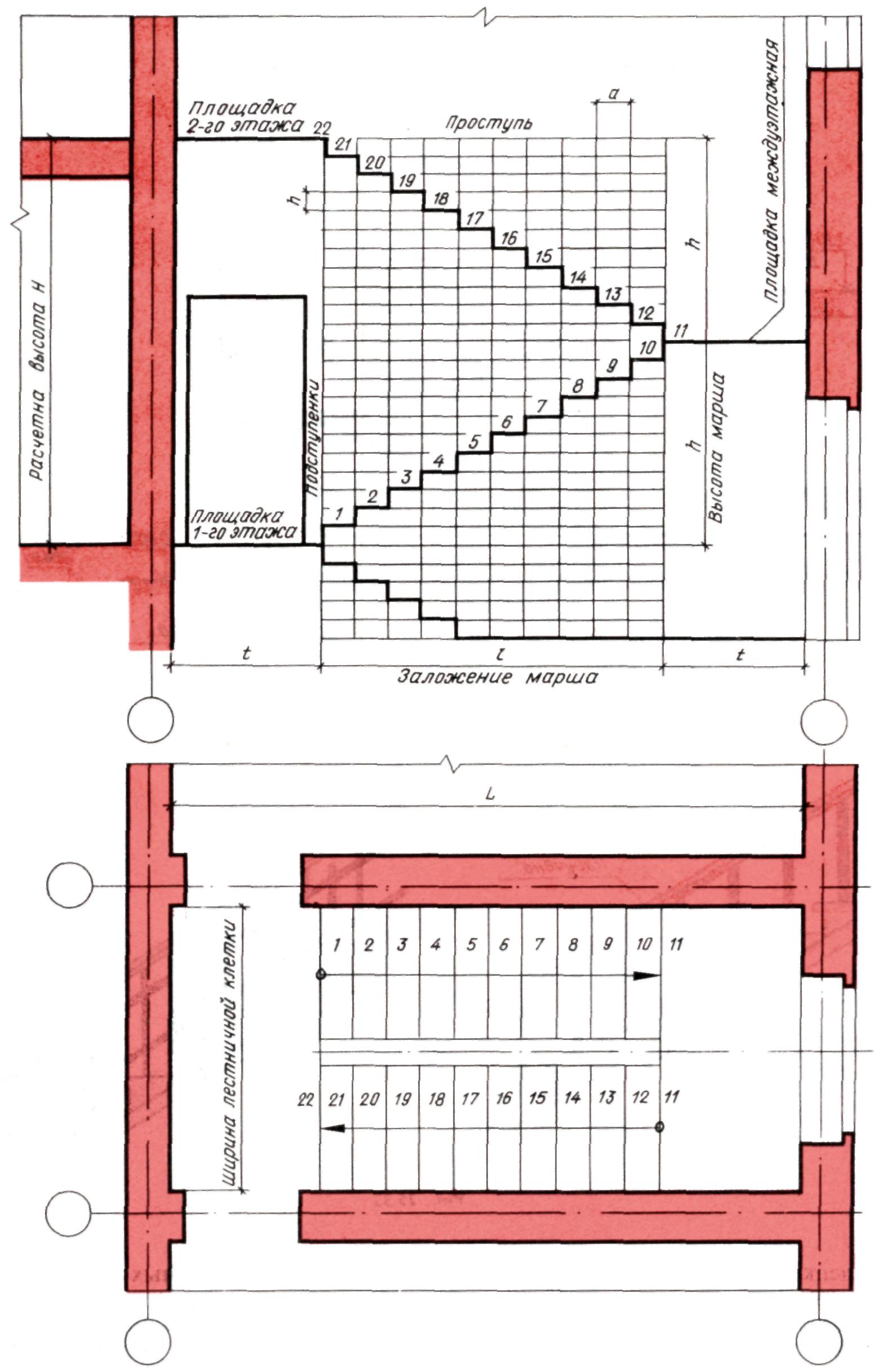

Определив размеры элементов лестничной клетки, разбиваем на разрезе сетку (рис. 2.31), отложив предварительно от наружной стены размер 1200 мм-ширину междуэтажной площадки.

Размеры прямоугольников сетки по горизонтали равны ширине проступи, а по вертикали - высоте подступенка. В сетку вписывают ступени и проводят линии косоура. Конструкцию крепления косоуров на чертеже не показывают (рис. 2.32).

Площадки бетонных и каменных лестниц на косоурах делают сборными из железобетонных ребристых плит, уложенных по балкам площадок. По плитам кладется слой шлакобетона 40.. .50 мм, а по нему чистый пол. Лестничные марши и площадки ограждают перилами высотой 900 мм. Лестничные перила могут иметь самую разнообразную конструкцию. При их вычерчивании следует обратить внимание на то, как заделываются стойки перил, на которых держится поручень. На рис. 2.33 приведены два наиболее простых вида перил. На рис. 2.34 показано построение учебного разреза здания, план которого дан на рис. 2.19.

Рис. 2.28.

Рис.2.29.

Рис. 2.30.

Рис.2.31.

Рис.2.32.

Рис.2.33.

    1. ФАСАДЫ

Проекция здания на вертикальную (фронтальную) плоскость называется фасадом. Он должен давать представление о внешнем виде сооружения. Строится фасад как третья проекция, по двум данным проекциям - плану и разрезу. Он может быть вычерчен над планом в том же масштабе или на отдельном листе и в другом масштабе. Обычно выполняется один фасад, но иногда в дополнение к нему вычерчивают боковой и задний фасады.

Фасад должен быть простым и красивым. В некоторых случаях на чертеже может быть показана фактура стен (материал, из которого сделана отделка стен).

На фасаде показывают: 1) координационные сети, проходящие в характерных местах фасадов (крайние, в местах уступов в плане и перепадов высот зданий или сооружений); 2) отметки уровня земли, входных площадок и элементов фасадов, расположенных в разных уровнях; 3) марки оконных блоков или типы заполнения оконных проемов, если они не приведены на планах; 4) размеры и привязку элементов, не выявленных на планах, разрезах и фрагментах; 5) пожарные лестницы, элементы наружного водостока, фонари, жалюзийные решетки, разбивку стен на блоки и пояса.

Наименования фасадов обозначают номерами крайних координационных осей, например Фасад 1-7.

На рис. 2.35,2.36 даны примеры фасадов пятиэтажного здания.

На рис. 2.37 дан чертеж фрагмента входа в здание.

На рис. 2.38 выполнен учебный чертеж фасада здания, план и разрез которого даны на рис. 2.19 и 2.34. Оконные проемы на фасадах здания можно оформить наличниками (рис. 2.39), а если в здании имеются балконы, то вычерчивать их можно по примеру, приведенному на рис. 2.40.
