0. Чертежи генеральных планов

Генеральный план составляют при проектировании отдельных зданий, кварталов при застройке городских территорий и промышленных комплексов. Чертеж генерального плана представляет собой документ, показывающий принцип организации застройки или подлежащей застройке территории. Его составляют на основе топографической основы и геодезической съемки, где рельеф местности изображают горизонталями в абсолютных или относительных отметках, отсчитываемых от условного нулевого уровня.

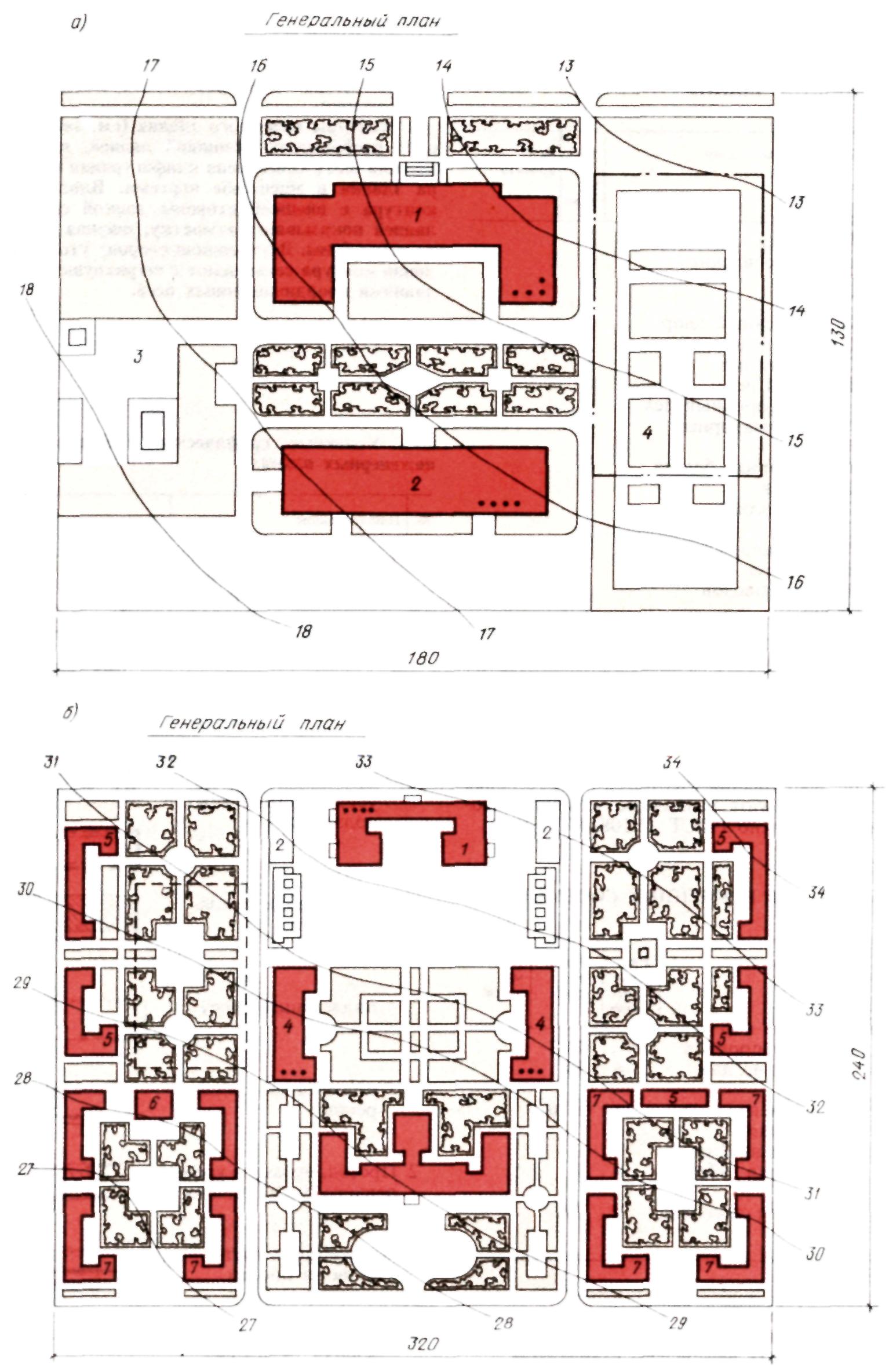

На генеральном плане наносят существующие и проектируемые здания, указывают границы отведенных участков, дороги и другие сооружения (рис. 2.45). На генеральном плане могут быть показаны рельеф местности в горизонталях, планировка зеленых массивов и отдельных насаждений (газоны, клумбы и т. п.).

Масштабы, принятые для выполнения генеральных планов (ГП): план инженерных сетей -1:500, 1: 1000, 1 : 5000; благоустройство территории - 1: 500, 1 :1000; профили . планировки: горизонтальный-1:500, 1:1000, 1:2000; вертикальный - 1:50, 1:100, 1:200.

Генеральные планы с нанесенными горизонталями используют при вертикальной планировке строительных площадок.

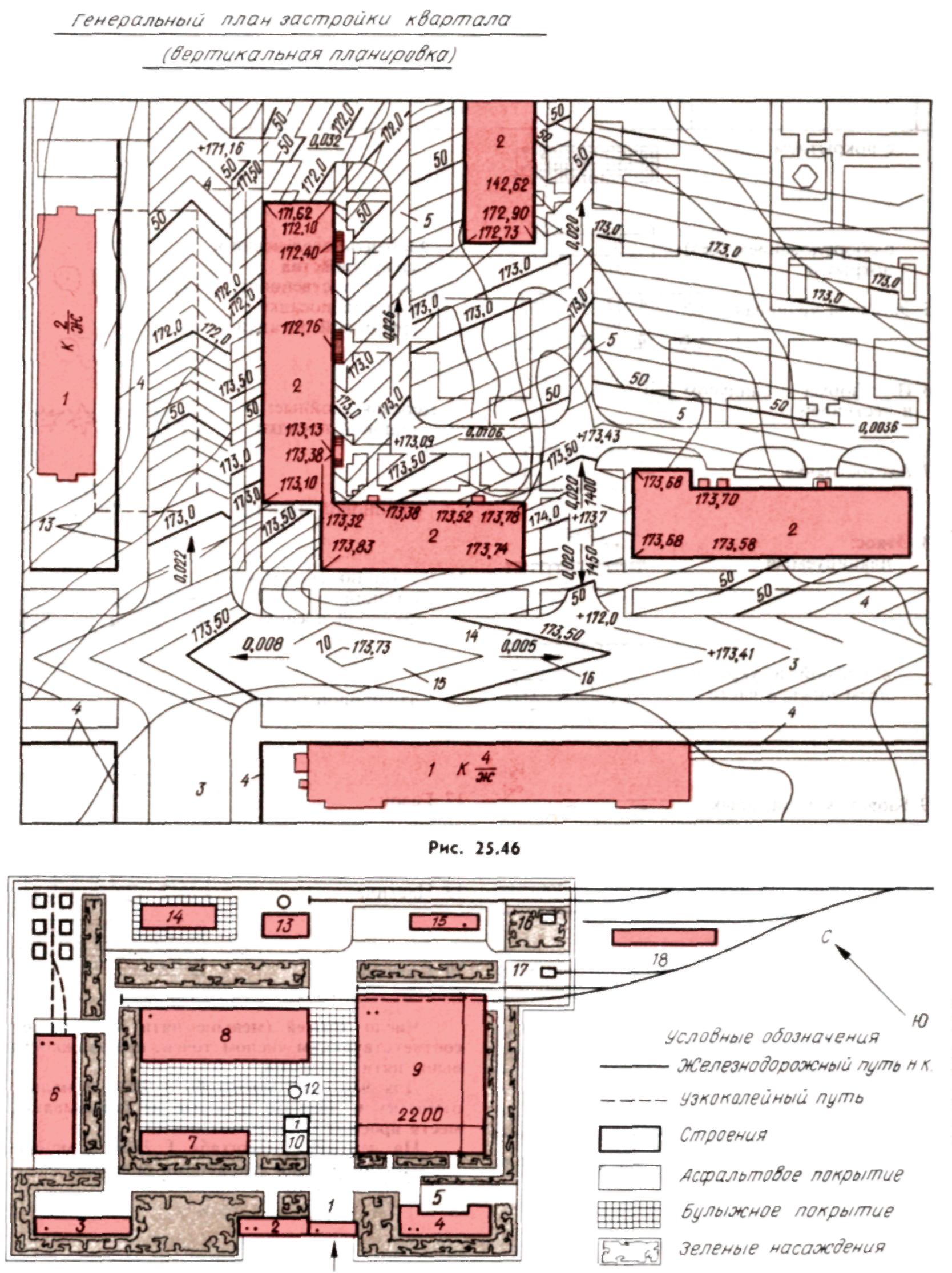

Кроме существующих горизонталей на генеральный план наносят проектируемые горизонтали (14), которые останутся после производства работ по вертикальной планировке (рис. 2.46). На плане проставляют отметки тех и других горизонталей (15), направление и размер уклонов (16). Затем высчитываются отметки (рабочие), необходимые для производства земляных работ. Эти отметки определяются как разность отметок существующих и проектируемых.

На генеральных планах, выполняемых в масштабе 1 :200, наименования зданий наносят внутри контуров. При более мелком масштабе здания и сооружения на плане обозначают цифрами, а наименования выносят в экспликации.

На рис. 2.47 приведен пример ситуационного плана строительного участка промышленного предприятия с экспликацией проектируемых зданий и вспомогательных помещений.

Рис. 2.45.

Р ис.2.47.

ЭКСПЛИКАЦИЯ ЗДАНИЙ

№№	Наименование зданий	Количество	№ проекта
1	Проходная	1
2	Заводоуправление	1
33	Гараж	1
44	Столовая	1
55	Хозяйственный двор	1
66	Деревообделочный цех	1
57	Кузнечный цех	1
88	Литейный цех	1
99	Механосборочный цех	1
110	Трансформаторная	1
111	Насосная	1
I12	Водонапорная башня	1
113	Котельная	1
114	Склад топлива	1
115	Склад	1
116	Склад огнеопасных материалов	1
117	Депо мотовозов	1
118	Склад	1

Примечание. Если генеральный план большой и поиск номеров затруднен, то дается графа «координаты угла квадрата», в которой указывают координаты правого нижнего угла квадрата строительной сетки, внутри которого помешен номер здания или сооружения.

Для выполнения чертежей генеральных планов используют различные условные изображения согласно ГОСТ 21.108-87.

ЭКСПЛИКАЦИЯ ВРЕМЕННЫХ СООРУЖЕНИЙ

Позиция	Наименование	Единица измерения	Количество	Примечание
I	Контора прораба	М2	21,7
II	Помещение для рабочих	«	30
III	Инструментальная мастерская	«	11,6
IV	Уборная на 2 очка	«	1
V	Проходная - табельная	«	1
VI	Навес для столярных изделий	«	28

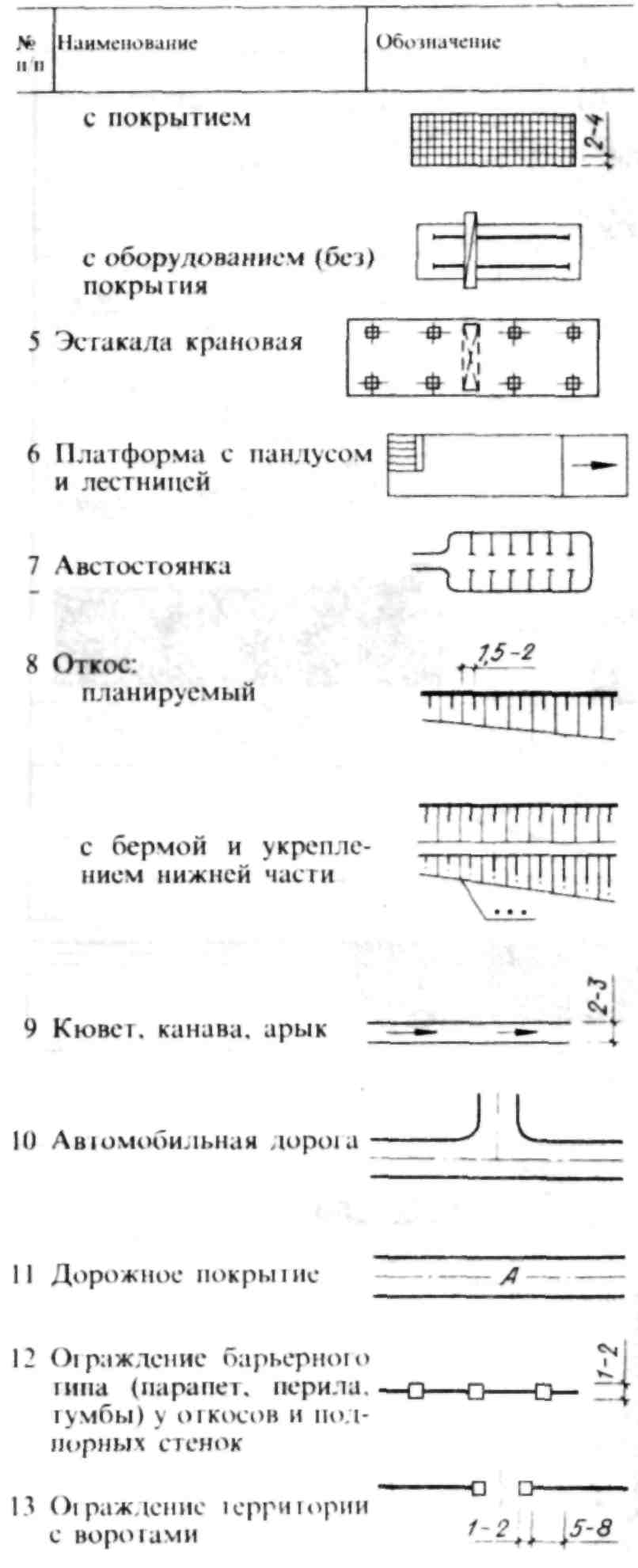

Условные графические изображения выполняют в масштабе чертежа, кроме изображений, размеры которых определены стандартом. Размеры, которые даны в таблице на условных изображениях, не показывают, они указаны в миллиметрах для правильною вычерчивания изображения.

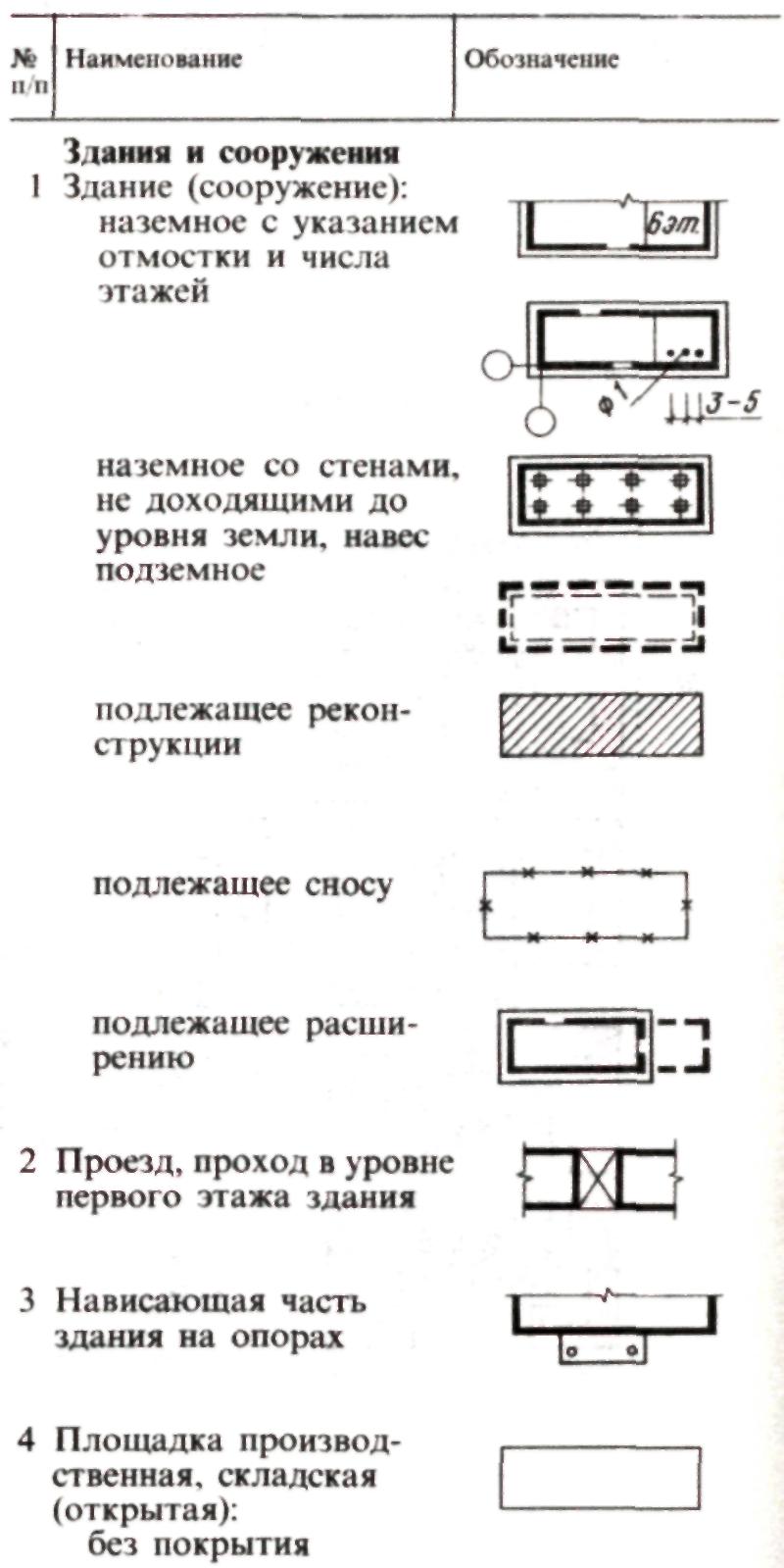

Контуры наземного здания (см. табл. 2.1, п. 1) изображают сплошной линией, при этом должна быть соблюдена конфигурация периметра здания в масштабе чертежа. Вдоль линии контура с внешней стороны тонкой сплошной линией показывают отмостку, ширина которой не менее 3 мм. Внутреннюю сторону утолщенной линии контура совмещают с штрихпунктирными линиями координационных осей.

Условные графические изображения на инженерных планах табл. 2.1.

Число этажей (меньше пяти) обозначают соответствующим числом точек, при этажности выше пяти цифрами.

Для чертежей масштаба 1:2000 и мельче отмостку и дверные проемы не показываю i. места проемов обозначают осями.

На чертежах масштаба 1:2500 и мельче показывают только с крайними опорами.

Открытые площадки (см. табл. 2.1, п. 4) выполняют тонкой сплошной линией.

Плоскости откосов (см. табл. 2.1, п. 8), которые осуществляют перепад между площадками разных уровней, изображают сплошной основной линией (горизонталью), проведенной по верхнему краю откоса - бровке, со штрихами короткими и длинными (тонкими). Штрихи проводят по направлению уклона плоскости откоса.

Подошву откоса изображают тонкой сплошной линией, уклон - отношением 1:2, 1:3 и т. д., штриховку при большей протяженности откоса наносят участками.

Вместо многоточия приводят сокращенное наименование материала, например, ж.-о. плита, берма шириной ..., и уклон откоса, например 1:1,5.

Автомобильную дорогу (см. табл. 2.1, им. 10, 11) изображают двумя сплошными крайними линиями и осевой линией. В разрыве штрихов буквенными символами указывают ее покрытие: А асфальтовое (асфальтобетонное), Ц-цементное, Б мощенное булыжником, Щ щебеночное, Шл шлаковое.

Ограждение территории (см. табл. 2.1 пп. 12, 13) изображают сплошной основной линией с короткими штрихами в сторону ограждаемой территории. Ворота изображают в виде разрыва с осевой линией.

Условные обозначения, не предусмотренные ГОСТом, должны сопровождаться пояснениями. Размеры условных обозначений зависят от масштаба чертежа.

Остальные условные изображения носят изобразительный характер и пояснений не требуют.

На рис. 2.48 дан пример строительного генерального плана (стройгенплана) на монтажные работы по строительству двухэтажного здания.

Стройгенплан представляет собой план строительной площадки, на котором показаны строящиеся здания и сооружения, сохраняемые или подлежащие сносу здания, места, отводимые для складирования строительных материалов и сборных конструкций, административные и временные сооружения, а также бытовые помещения. На стройгенплан наносят также проезды, сети водоснабжения и энергоснабжения, положение и зоны действия строительных механизмов.

Чертежи стройгенпланов отдельных объектов и комплексов составляют в масштабе 1:200, 1: 500.

На места складирования изделий и материалов составляется экспликация.

На каждом плане обязательно указывают направление магнитной стрелки и изображают розу ветров.

Это графически выраженное направление и преобладание ветров в данной местности в течение какого-либо времени, т.е. диаграмма, в которой отражается основное направление ветра и его сила. Направление ветра определяется направлением движения по ориентирам от острия к центру диаграммы (рис. 2.49). На генеральном плане розу ветров вычерчивают для полноты решения вопросов, связанных с наиболее рациональным расположением домов в квартале застройки, с учетом проветривания квартала.
