ОБЩИЕ СВЕДЕНИЯ 2

ГРАФИЧЕСКИЕ ИЗОБРАЖЕНИЯ МАТЕРИАЛОВ 16

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ИЗОБРАЖЕНИЯ ЭЛЕМЕНТОВ ЗДАНИЙ И СООРУЖЕНИЙ 20

1. ГЛАВА ЧЕРТЕЖИ ПЛАНОВ, РАЗРЕЗОВ, ФАСАДОВ 21

ОСНОВНЫЕ ЧАСТИ ЗДАНИЙ 21

ПЛАНЫ ЗДАНИЙ ВЫШЕ НУЛЕВОЙ ОТМЕТКИ 28

ВЫЧЕРЧИВАНИЕ ПЛАНА ЗДАНИЯ 32

ВЫЧЕРЧИВАНИЕ РАЗРЕЗА ЗДАНИЯ 39

ГРАФИЧЕСКАЯ РАЗБИВКА ЛЕСТНИЦЫ 42

ФАСАДЫ 46

СОСТАВЛЕНИЕ ПЛАНОВ СУЩЕСТВУЮЩИХ ЗДАНИЙ 46

ПОДСЧЕТ ПЛОЩАДЕЙ 50

НОРМАТИВНЫЕ ДАННЫЕ ДЛЯ ВЫЧЕРЧИВАНИЯ ПЛАНОВ ЗДАНИЙ 53

ЧЕРТЕЖИ ГЕНЕРАЛЬНЫХ ПЛАНОВ 54

ОФОРМЛЕНИЕ СТРОИТЕЛЬНЫХ ЧЕРТЕЖЕЙ И ИХ КОМПОНОВКА 61

Лекция 1 общие сведения и условности в строительных чертежах

    1. Общие сведения

В строительстве принимают участие проектные и научные институты, конструкторские бюро (проектирование), предприятия стройиндустрии (изготовление строительных материалов и изделий), государственные строительно-монтажные и ремонтно-строительные организации (производство строительно-монтажных работ).

Проектирование делится на основные стадии:

-составление проектной организацией технико-экономического обоснования строительства на основе перспективных данных развития отдельных отраслей промышленности и экономических районов, оно представляется в виде проектных соображений или докладной записки;

-составление министерствами или ведомствами, или по их поручению комбинатами, трестами, предприятиями при непосредственном участии проектной организации задания на проектирование, основой которого служит архитектурно-планировочное задание, полученное заказчиком проекта от местного Совета народных депутатов;

-разработка проектной документации, содержащей технический проект и рабочие чертежи или технический проект, совмещенный с рабочими чертежами. При составлении рабочих чертежей уточняют и детализируют предусмотренные техническим проектом решения, чтобы обеспечить выполнение строительно-монтажных работ.

Проект должен содержать сметно-финансовый расчет, развернутую смету, проект организации работ (где указывают, какие механизмы и в течение какого времени должны быть использованы, сколько рабочих и каких профессий, в какой период надо использовать на данном строительстве) и график завоза строительных материалов.

Чертежи проекта выполняются по правилам строительного черчения, куда входит:

  • изучение условных обозначений строительных материалов; обозначений, применяемых при вычерчивании планов, разрезов и фасадов зданий и других архитектурно-строительных чертежей;

  • чтение и выполнение строительных чертежей; чертежей, содержащих изделия строительных конструкций, санитарно-технические и энергетические устройства; оформление строительных чертежей.

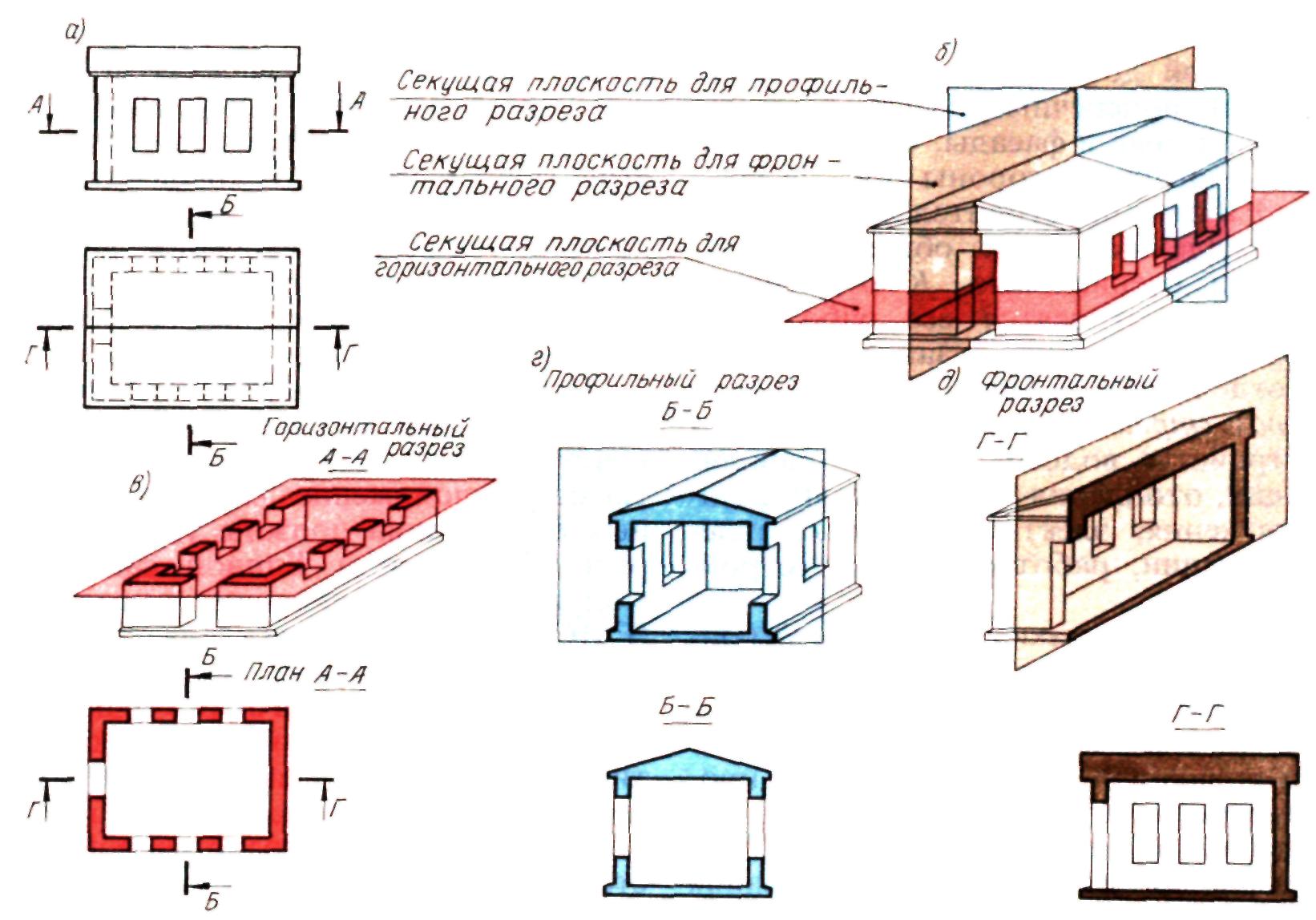

Основными видами чертежей, из которых слагается любой проект, являются планы здания (планом называется разрез здания горизонтальной плоскостью на уровне 300 мм от подоконной доски), разрезы (продольные и поперечные) вертикальными плоскостями и фасады, т. е. виды здания с внешней стороны (рис. 1.1).

Работы по строительству зданий подразделяются на общестроительные и специальные. К общестроительным относятся все работы по возведению самого здания, включая и отделочные работы. К специальным видам строительных работ относится устройство водоснабжения и канализации, отопления и вентиляции, газоснабжения, электроосвещения, телефонизации, работы по благоустройству.

В связи с таким делением строительных работ производится разделение рабочих чертежей на отдельные части. Каждой такой части присваивают особую марку, которая и проставляется на каждом чертеже в основной надписи. Марка состоит из заглавных начальных букв названия данной части проекта.

Для отдельных частей рабочих чертежей установлены следующие марки:

архитектурные чертежи АР

железобетонные конструкции КЖ

металлические конструкции КМ

деревянные конструкции КД

строительные конструкции (объединение марок КЖ, КМ и КД в одну часть) КС

архитектурно-строительная часть (объединение марок АР и КС) АС

водопровод и канализация ВК

отопление и вентиляция ОВ

электроосвещение ЭО

Индустриализация строительства и переход на заводское домостроение требует применения типовых (стандартных) деталей, а в интересах эффективности заводского

Рис.1.1.

Рис. 1.2

Рис. 1.3.

изготовления унифицированных строительных и архитектурных элементов и деталей при проектировании одного и того же объекта необходимо сокращать число различных типовых элементов. Это, в свою очередь, требует перехода на типовое проектирование с соблюдением следующих основных требований: простоты планового решения, типизации и стандартизации конструктивных деталей, сокращения типов и размеров деталей, уменьшения общего веса всех конструкций здания за счет их совершенствования и применения новых эффективных строительных материалов.

При проектировании все объемно-планировочные размеры и размеры конструктивных элементов зданий, а также расположение координационных осей здания должны удовлетворять требованиям Единой системы модульной координации размеров (ЕМСК), которая представляет собой совокупность правил координации размеров и взаимного размещения объемно-планировочных и конструктивных элементов зданий и сооружений, строительных изделий и оборудования на базе пространственной системы модульных координат с членением, соответствующим основному модулю 100 мм и производным от него модулям.

ЕМСК является одной из важнейших основ унификации и стандартизации размеров в строительстве, ее цель - создание базы для типизации и стандартизации в проектировании и строительстве.

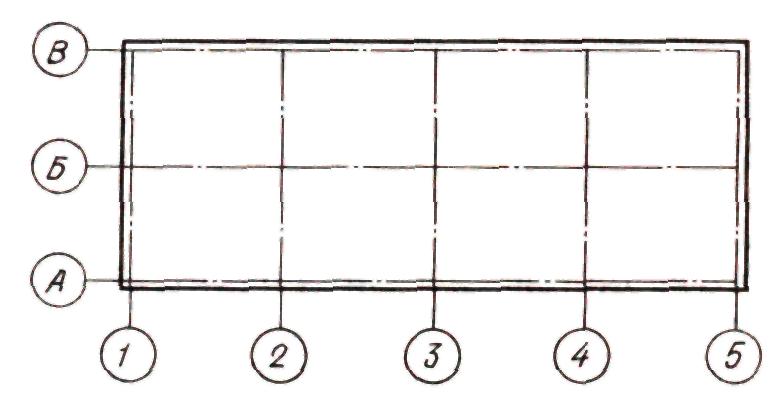

Для привязки здания (сооружения) к строительной координатной сетке и реперам генерального плана и для определения взаимного расположения элементов здания (сооружения) применяется сетка координационных осей несущих конструкций (рис. 1.2).

Координационной осью называется линия, проходящая вдоль наружных и капитальных внутренних стен, эти оси наносят на чертеж тонкими штрихпунктирными линиями и обозначают в кружках. Диаметр кружков для чертежей в масштабе 1:400 и мельче принимается 6 мм, для чертежей, выполненных в масштабе 1:200 и крупнее,-8... 12 мм.

Все наружные и капитальные внутренние стены, а также отдельно стоящие опоры (колонны и столбы) должны иметь координационные оси. Обозначения осей на планах зданий и сооружений наносятся по левой и нижней сторонам и только при несовпадении осей противоположных сторон плана в местах расхождения разбивки обозначения наносят дополнительно по правой и верхней сторонам плана.

Каждое отдельное здание должно иметь самостоятельную нумерацию осей.

Цифрами обозначают координационные оси по стороне здания или сооружения с большим числом координационных осей, буквами русского алфавита по стороне с меньшим числом осей.

Размер шрифта для обозначения координационных осей должен быть больше размера цифр размерных чисел, применяемых на том же чертеже, в полтора-два раза.

Для отдельных элементов конструкций, технологического, санитарно-технического и т. п. оборудования, инженерных сетей применяется размерная привязка к ближайшим координационным осям здания или к поверхности основных элементов конструкций.

Ссылки на места расположения элементов здания по отношению к координационным осям приводятся в форме «Стена по оси 7», «Колонна на пересечении осей Б-6» и т. д.

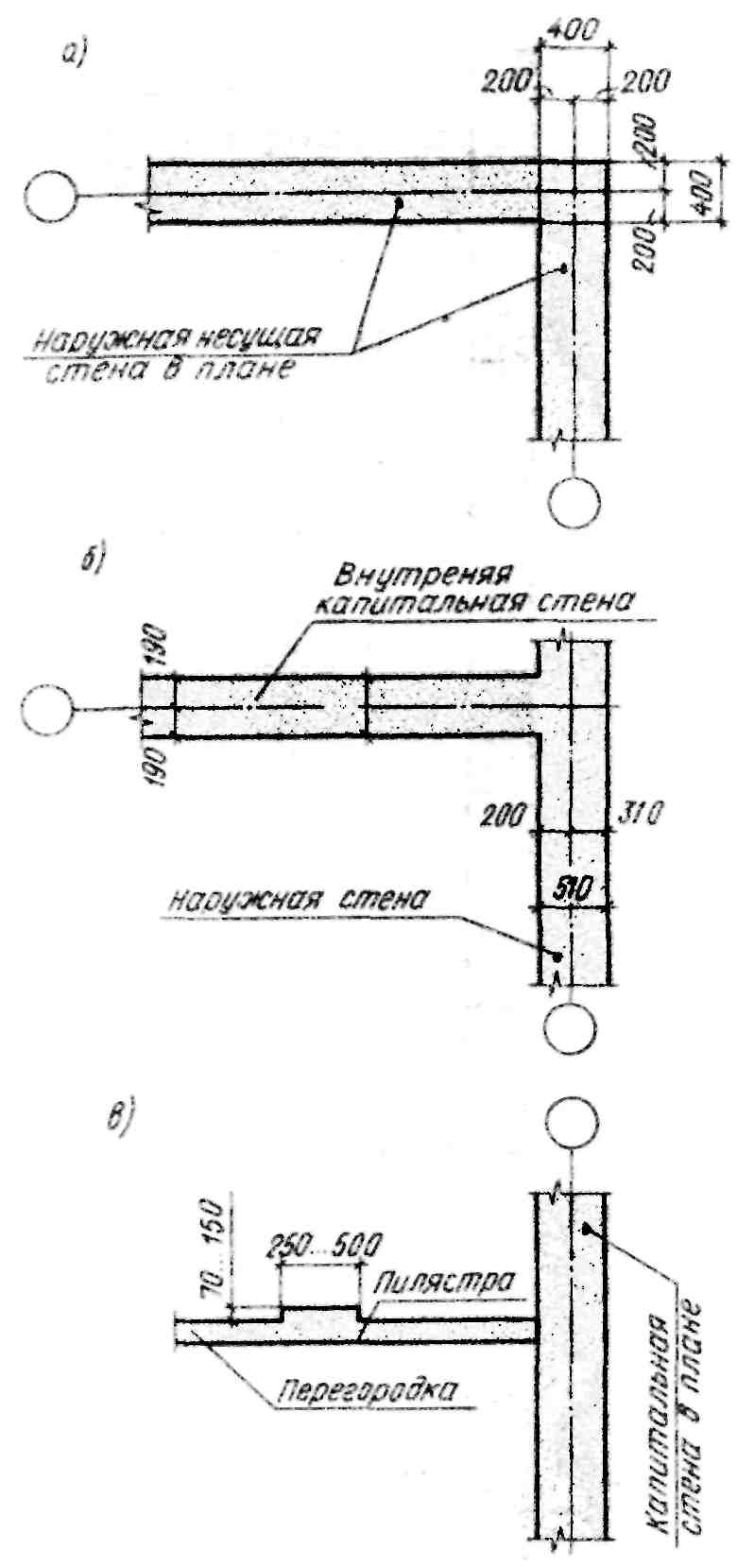

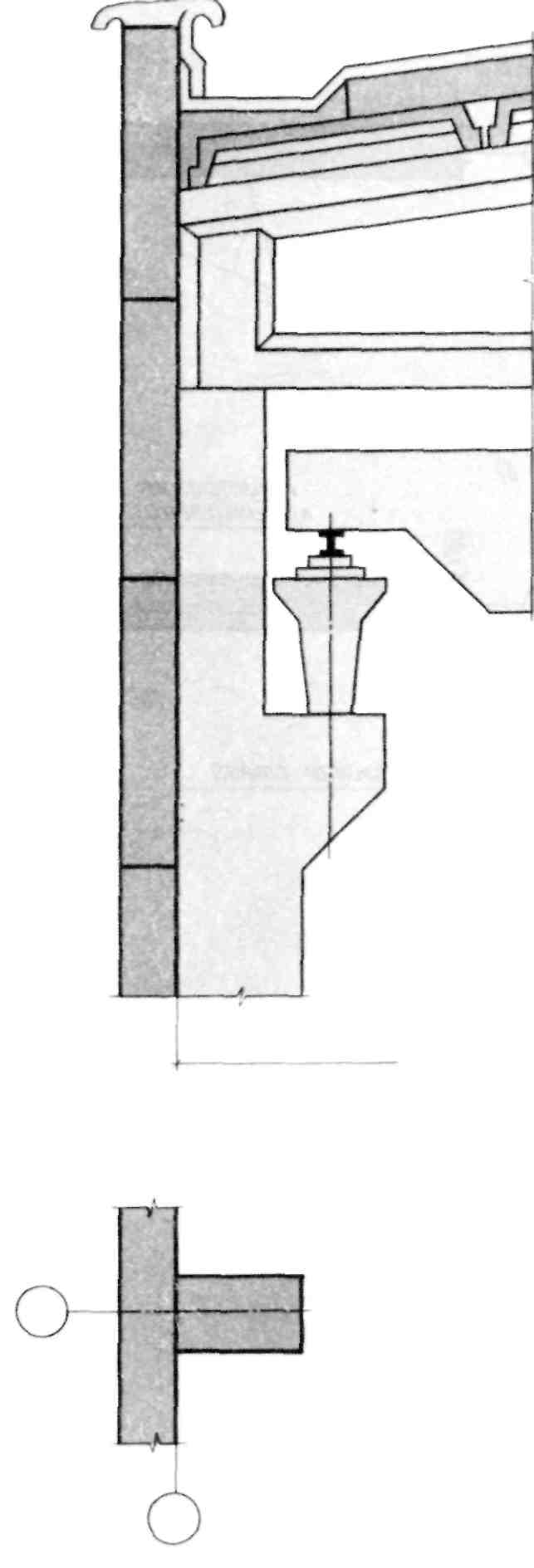

Привязку стен к модульным координационным осям в зданиях с несущими продольными или поперечными стенами осуществляют, руководствуясь следующими указаниями геометрическая ось внутренних стен, как правило, совмещается с модульными координационными осями (рис. 1.3), асимметричное расположение по отношению к модульной координационной оси допускается для стен лестничных клеток, для стен с вентиляционными каналами и т.п., если это целесообразно для применения унифицированных элементов лестниц и перекрытий; внутреннюю грань наружных стен размещают от координационной оси на расстоянии 6/2, т.е. равном половине толщины стены, или кратном М/100 мм/ или М/2 (рис. 1.4). Иногда в промышленных зданиях можно допустить совмещение внутренней грани стены с координационной осью (рис. 1.5).

В стенах лестничных клеток координационные оси проводятся на расстоянии, кратном модулю от внутренней грани стены. В лестничных клетках внутренней гранью считается та, которая обращена в сторону лестницы.

Рис. 1.4.

Рис. 1.5.
