О главление:

Введение………………………………………………………………………………3

1. Теодолитные ходы……………………………………………………………………4

   1. Расчетная часть……………………………………………………………………4

   2. Графическая часть…………………………………………………………………11

2. Нивелирные ходы…………………………………………………………………….12

   1. Расчетная часть……………………………………………………………………12

   2. Графическая часть…………………………………………………………………15

3. Заключение…………………………………………………………………………….16

4. Список литературы……………………………………………………………………17

В ведение

Съемочное обоснование – это ряд точек, которые закреплены на местности специальными знаками и имеют координаты и высоты. Если известны координаты X и Y, то обоснование называют плановым, если отметки H – высотными. Непосредственно с точек обоснования производят измерения для определения положения контуров местности и рельефа при съемке участка.

Обоснование должно иметь достаточную густоту. т.е. расстояния между точками обоснования должны обеспечить съемку с необходимой точностью. Съемочное обоснование развивается от пунктов государственных геодезических сетей и геодезических сетей сгущения.

Плановое съемочное обоснование на участке под строительство в основном создают в виде теодолитных ходов или сетей микротриангуляции, высотное обоснование – в виде ходов технического нивелирования.

Плановое съемочное обоснование представляет собой сеть теодолитных ходов, проложенных между пунктами опорной сети. На площади до 2,5 км теодолитные ходы могут образовывать самостоятельную опорную сеть. Требования к их точности зависят от масштаба съемки. Если условия местности затрудняют проведение линейных измерений, то при отсутствии соответствующей точности дальномеров теодолитные ходы могут быть заменены триангуляцией. Ее развивают в виде несложных систем треугольников, геодезических четырехугольников, центральных систем или цепочек треугольников между сторонами или пунктами сетей высшего класса. Отдельные точки съемочного обоснования определяют засечками при условии, что точность их координат будет не ниже, чем точность координат, получаемых при проложении теодолитного хода. Для перенесения в натуру элементов подземных сетей на застроенной территории рационально создавать постоянное съемочное обоснование. Постоянное планово-высотное съемочное обоснование должно служить не только для съемочных и изыскательских, но и для различных разбивочных работ, исполнительных съемок и съемок подземных сетей и сооружений. Постоянное съемочное обоснование представляет сеть, состоящую из сохраняющих незыблемость на длительное время точек с определенными для них тремя координатами. На застроенных территориях постоянное планово-высотное съемочное обоснование создается проложением теодолитных ходов (или засечками) с обязательным определением координат центров смотровых колодцев подземных коммуникаций, опор осветительной сети, углов капитальных зданий и сооружений, расположенных на углах кварталов, улиц, переулков и внутри кварталов, а также в районах со свободной планировкой, но не реже чем через 300 м.

1. Т еодолитные ходы

Цель задания: освоить методику обработки теодолитных ходов.

Пособия и принадлежности: микрокалькулятор с тригонометрическими функциями, ведомость вычислений координат точек теодолитного хода и рабочая тетрадь.

1.1. Расчетная часть

Таблица №1

Ведомость вычислений координат точек теодолитного хода

Наименование точки	Измеренные углы					Исправленные углы				Дирекционные углы				Длины линий, м		Приращения																							Координаты							Наименование точки
																вычисленные										исправленные
	градус		мин.		градус		мин.		градус		мин.		+ _			м		+ _			м		+ _			м			+ _			м			X,м				Y,м
1	2					3				4				5		6					7					8						9						10				11			12
ПЗ11									349		20,7
ПЗ10	64		-0,3 09,5		64		09,2																													555,10				651,00			ПЗ10
									105		11,5		57,32		_		0,01 15,01		+			-0,01 55,31		_			15,00			+			55,30
I	204		-0,2 27,0		204		26,8																													540,10				706,30			I
									80		84,7		57,85		+		0,01 9,30		+			-0,01 57,09		+			9,31			+			57,08
II	74		-0,3 56,5		74		56,2																													549,41				763,38			II
									185		48,5		70,87		_		0,02 70,50		_			-0,02 7,16		_			70,48			_			7,18
ПЗ12	99		-0,3 05,0		99		04,7																													478,93				756,20			ПЗ12
									266		43,8
ПЗ11
											P =		186,04		_		76,21		+			105,16		_			76,17			+			105,20
		442		38,0		442		36,9
		442		36,9												–		76,17		+			105,20
			+1,1												– 0,04					+0,04

Х од выполнения работы:

1. Со схемы теодолитного хода в графу 1 ведомости выписал последовательно наименования точек хода: ПЗ11, ПЗ10, 1, 2, ПЗ12, ПЗ11.

2. Из журналов измерения горизонтальных углов в графу 2 выписал значения измеренных углов : 64°09,5´; 204°27,0´; 74°56,5´; 99°05,0´. А из журнала измерения линий в графу 5 – горизонтальные проложения сторон хода: 57,32 м; 57,85 м; 70,87 м.

3. В графу 4 ведомости записал значения дирекционных углов сторон опорной сети: 348°30,4´; 265°53,5´; а в графы 11 и 10 – абсциссы Х и ординаты Y начальной и конечной точек хода: ПЗ10: Х=555,10м, Y=651,00м; ПЗ12: Х=478,93м, Y=756,20м.

4. В графе 2 подсчитал сумму измеренных углов, и вычислил теоретическую сумму углов:

5. Вычислил угловую невязку, и сравнил ее с допустимой:

´, угловая невязка допустима.

6. Вычислил поправку, и округлил ее до 0,1´:

После вычисления поправки, распределил угловую невязку по –0,3 на все четыре угла.

7. В ычислил исправленные значения углов:

Контроль:

Условие – выполнено.

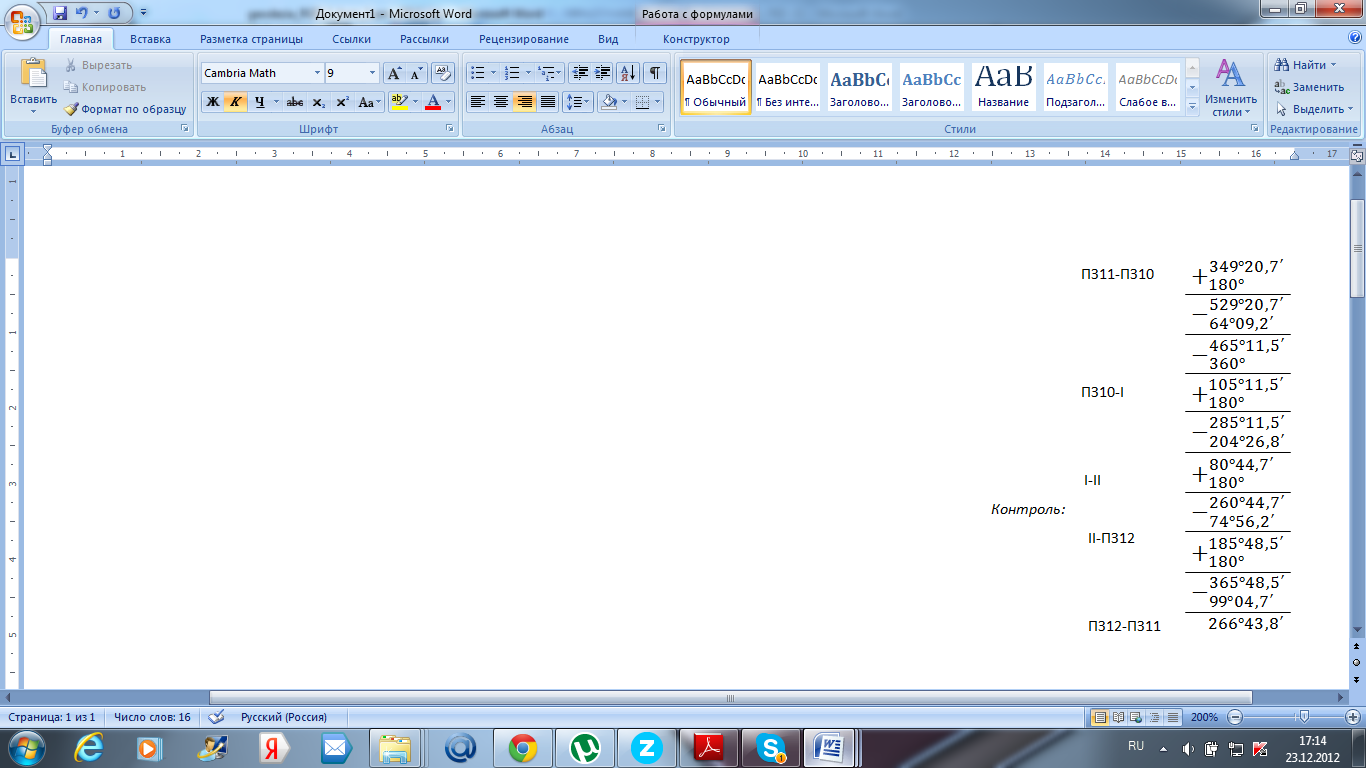

8. Последовательно вычислил дирекционные углы сторон теодолитного хода:

9. В графе 5 ведомости подсчитал длину хода:

10. Вычислил приращения координат:

ПЗ10 – I:

I – II:

II – ПЗ12:

11. Вычислил суммы приращений координат по осям X (графа 6), Y (графа 7) и теоретические суммы приращений:

12. Нашел невязки приращений координат:

13. Вычислил невязку в периметре хода и определил ее допустимость:

Невязка допустима.

14. Допустимую невязку в приращениях координат распределил пропорционально длинам сторон . Для этого вычислил поправки:

м

м

м

м

м

м

15. Исправленные значения приращений координат определил по формулам:

Контроль:

16. По исправленным значениям приращений вычислил координаты точек теодолитного хода:

Контроль: вычисленные и совпали с выписанными значениями.
