3.4 Построение эпюр изгибающих моментов и поперечных сил

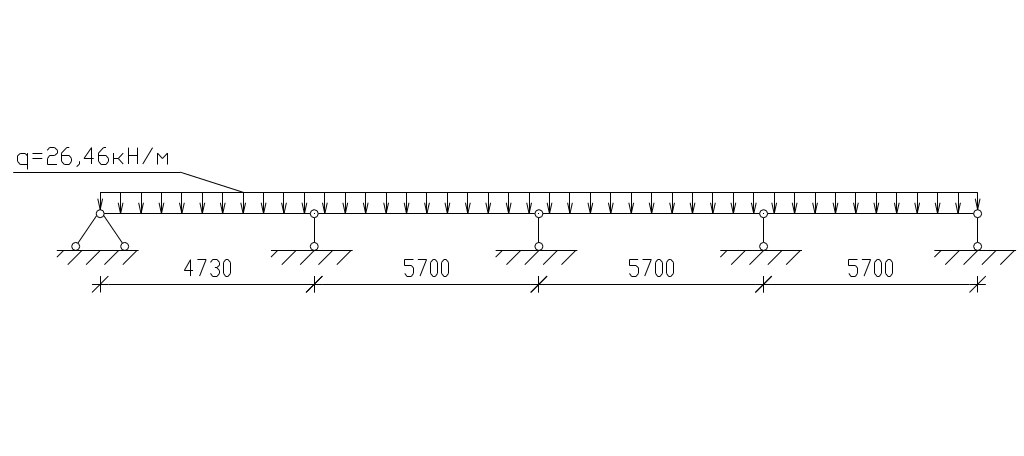

Второстепенная балка рассчитывается как неразрезная пятипролетная балка с шарнирным опиранием на стену (крайние опоры) и на главные балки (средние опоры). При количестве пролетов балки более пяти принимается к расчету пятипролетная схема (рисунок 7).
Рисунок
7 – Расчетная схема второстепенной
балки
Статический
расчет второстепенной балки выполняется
с учетом перераспределения усилий в
стадии предельного равновесия конструкции.
Ординаты огибающей эпюры изгибающих
моментов определяются с помощью (3,
рисунок 5.1, таблица 5.1). Величины
коэффициентов
для эпюр положительных моментов в
крайних и средних пролетах, для эпюры
отрицательных моментов приведены в (8)
в зависимости от величины отношения:
,
где
,
- постоянная и переменная расчетные
нагрузки на балку.
Величина ординат огибающей эпюры моментов определяется по формуле:
(3.3)
Результаты сведены в таблицу 5 и отображены на рисунке 8.
Таблица 5 – Значения изгибающих моментов в сечениях балки.
Пролёт |
Номер точки |
Расстояние х от левой опоры (в долях от расчётного пролёта) |
Значения |
|
Значения М, кН∙м |
||
Пролётные положительные |
Опорные и пролёт- ные отри- цательные |
Пролётные положительные |
Опорные и пролёт- ные отри- цательные |
||||
Первый |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1 |
0,2 |
0,065 |
- |
966,26 |
62,8 |
- |
|
2 |
0,4 |
0,090 |
- |
86,96 |
- |
||
max |
0,425 |
0,091 |
- |
87,93 |
- |
||
3 |
0,6 |
0,075 |
- |
72,47 |
- |
||
4 |
0,8 |
0,020 |
- |
19,33 |
- |
||
5 |
1,0 |
- |
-0,0715 |
- |
-69,09 |
||
Второй |
6 |
0,2 |
0,018 |
-0,026 |
956,17 |
17,21 |
-24,86 |
7 |
0,4 |
0,058 |
-0,003 |
55,46 |
-2,87 |
||
max |
0,5 |
0,0625 |
0,003 |
59,76 |
-2,87 |
||
8 |
0,6 |
0,058 |
0 |
55,46 |
0 |
||
9 |
0,8 |
0,018 |
-0,02 |
17,21 |
-19,12 |
||
10 |
1,0 |
- |
-0,0625 |
- |
-59,76 |
||
Третий |
11 |
0,2 |
0,018 |
-0,019 |
956,17 |
17,21 |
-18,17 |
12 |
0,4 |
0,058 |
-0,004 |
55,46 |
-3,82 |
||
max |
0,5 |
0,0625 |
-0,004 |
59,76 |
-3,82 |
||
13 |
0,6 |
0,058 |
-0,004 |
55,46 |
-3,82 |
||
14 |
0,8 |
0,018 |
-0,019 |
17,21 |
-18,17 |
||
15 |
1,0 |
- |
-0,0625 |
- |
-59,76 |
Величины поперечных сил на опорах:
- на крайней свободной опоре (опоры А и К)
кН;
- на первой промежуточной опоре слева (В (слева) и опоре Е (справа))
кН;
- на первой промежуточной опоре справа и на всех промежуточных опорах слева и справа ( опора В (справа))
кН.
