6.2 Расчет и конструирование сборной железобетонной плиты

6.2.1 Расчет нагрузки, действующие на плиту

Таблица 7 – Нагрузки, действующие на плиту.

Вид нагрузки	Нормативная нагрузка, кПа		Расчетная нагрузка, кПа
- бетонный пол =20кН/м3	0,42	1,35	0,567
- дерево мм =7кН/м3	0,03	1,35	0,041
- мостика мм, кН/м3	0,36	1,35	0,486
- легкий бетон мм, кН/м3
- полка железобетонной плиты: м, кН/м3	1,25	1,35	1,688
Итого постоянная временная полная нагрузка	2,06 4,3 6,36	1,5	3,09 6,45 9,54

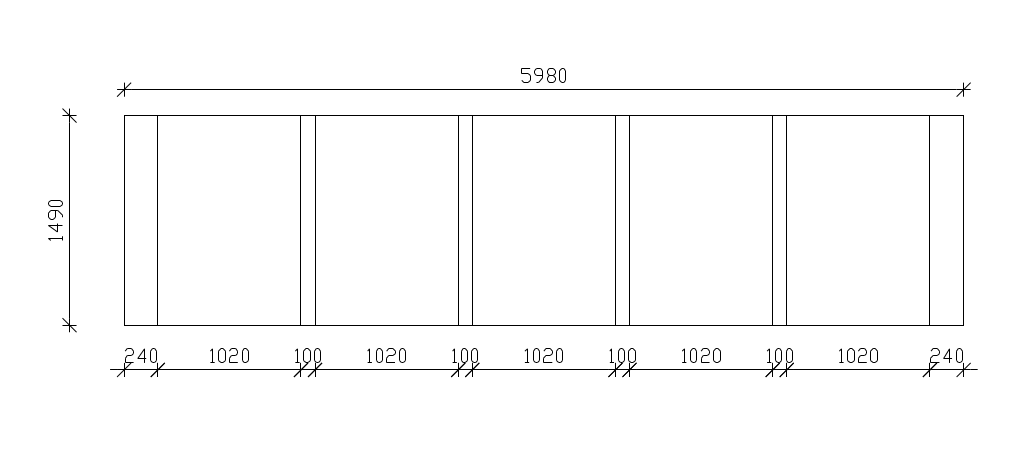

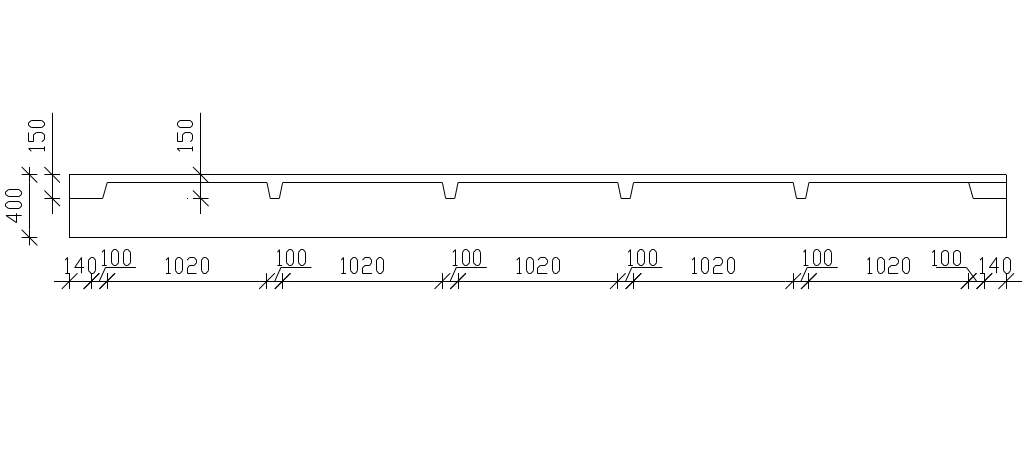

Рисунок 13 – Общий вид панели перекрытия.

2. Расчет и конструирование полки

Расчётную модель полки ребристой панели принимаем в виде одной ячёйки плиты с защемлениями по четырём сторонам в рёбрах с расчётными пролётами в свету межу рёбрами.

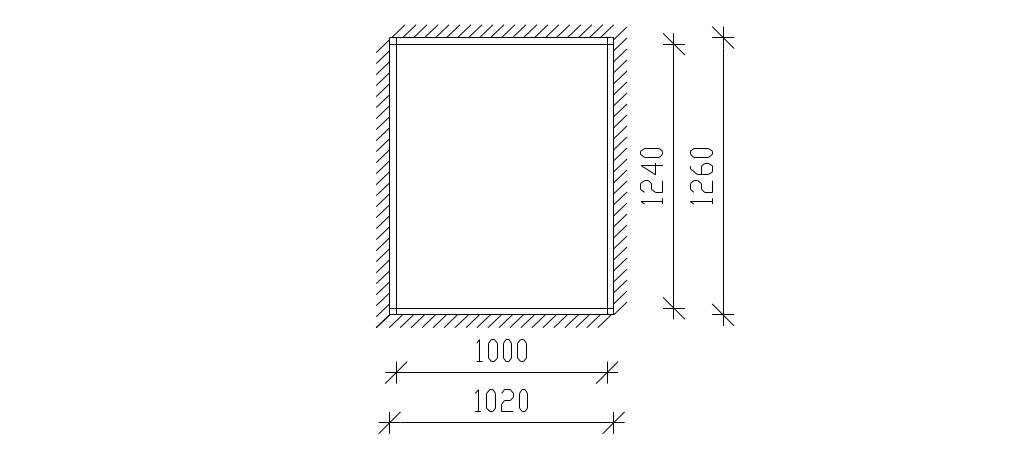

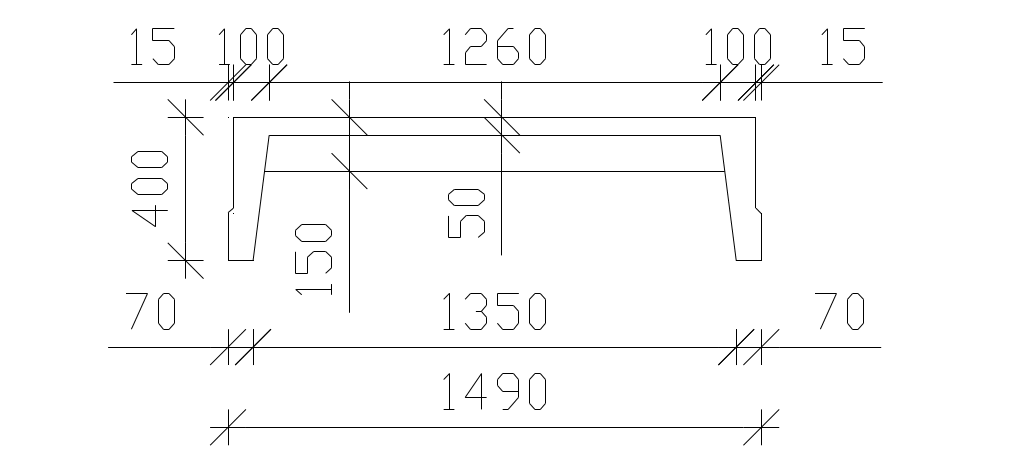

Рисунок 14 – К расчету полки плиты.

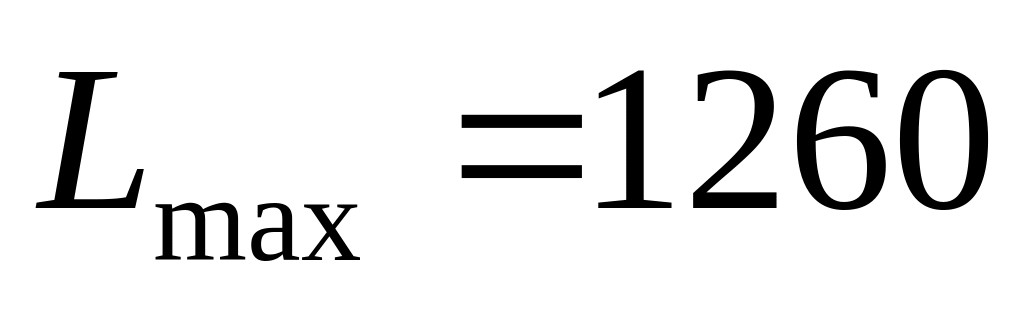

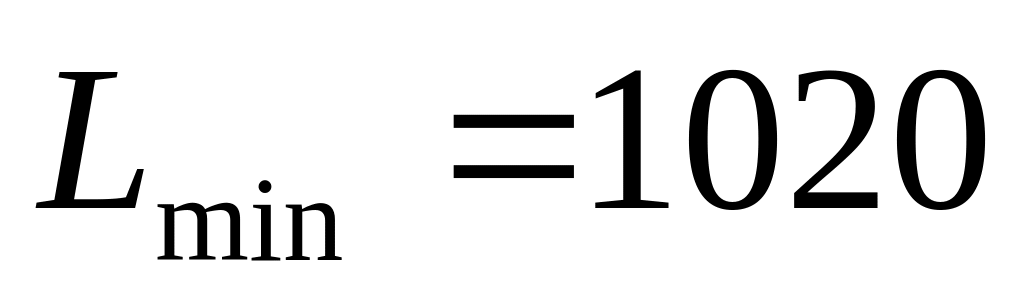

мм, мм.

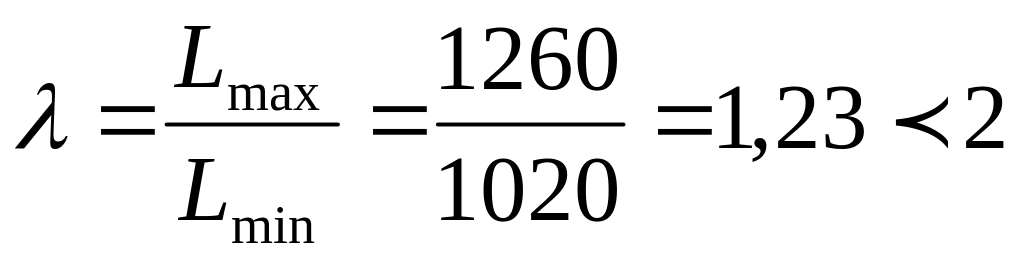

Соотношение сторон .

Плита при таком соотношении сторон в предельном состоянии имеет примерно такую же схему, как и квадратная плита.

На этом основании рассматриваемую плиту можно армировать с одинаковой интенсивностью рабочей арматуры вдоль обоих пролётов, располагая арматуру по средине толщины плиты. В этом случае в стадии предельного равновесия опорные и пролётные изгибающие моменты в направлениях обоих пролётов будут примерно одинаковыми.

Определим величину момента, приходящуюся на 1 м ширины сечения полки;

(6.1)

Определим высоту сжатой зоны:

;

Условие принципа А. Ф. Лолейта соблюдается. Следовательно, арматура в предельном состоянии плиты будет работать с полным расчётным сопротивлением.

Требуемую площадь сечения рабочей арматуры для полосы плиты шириной 1 м определим по формуле (76):

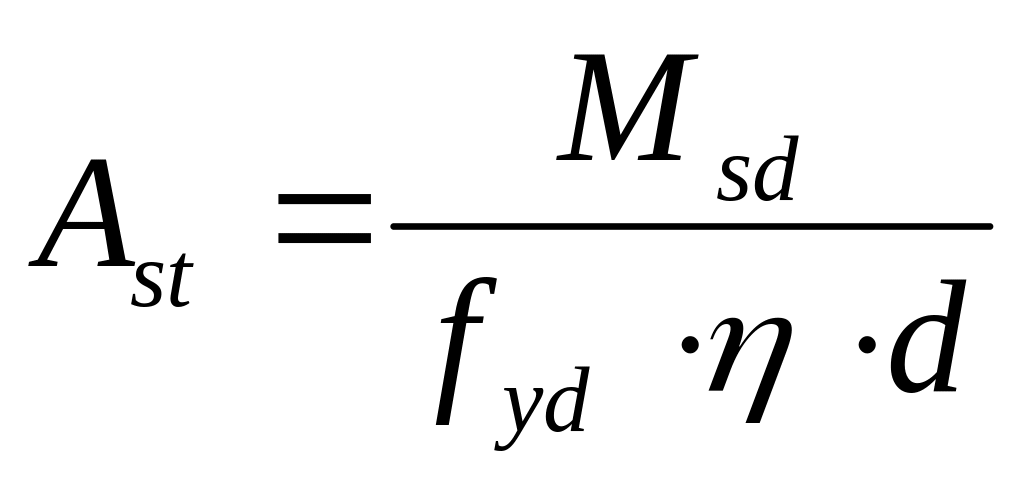

(6.2)

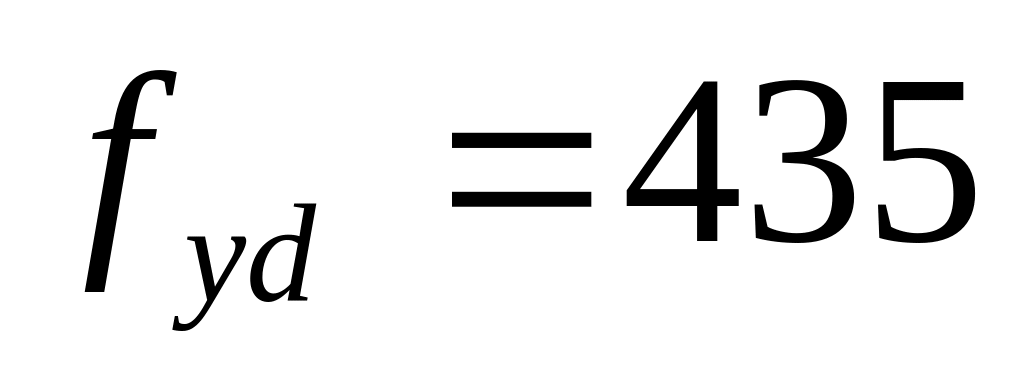

где МПа (арматура класса S500);

.

Согласно сортаменту конструктивно принимаем 5ᴓ3 с A_st=35,3мм² с шагом 250мм.

Арматуру с такими же параметрами располагаем в направлении второго пролёта по направлению перемещающихся условных полос. В обоих направлениях арматура является рабочей. Оба вида арматуры объединяем в арматурную сетку посредствам контактной точечной электросварки. Размещаем сетку по середине толщины полки по всей площади ребристой панели. Ширину и длину арматурной сетки принимаем с учётом необходимости обеспечения защитного слоя бетона по торцам стержней – по 10мм с каждой стороны.

Присваиваем сетке проектируемую марку С-1. Для анкеровки сетки С-1 в опорных сечениях полки устанавливаем аналогичные сетки С-2, соединяемые с сеткой С – 1 внахлестку.
