ВВЕДЕНИЕ

Увеличение в ХХI веке доли пластмасс, керамики и композитов сопровождается созданием качественно новых видов материалов, значительно превосходящих по свойствам многие металлические. Уменьшение доли металлических материалов сопровождается также качественным их изменением: практически все новые материалы имеют высоко-, сверх- или ультравысокие свойства.

В начале третьего тысячелетия наиболее распространенными среди металлических материалов останутся железные сплавы и прежде всего –стали.

Конец ХХ столетия характеризовался переходом к применению материалов в метастабильном состоянии, увеличился удельный вес обработки поверхности стали, использования в качестве теплового источника концентрированного потока энергии: наибольшее развитие получили вакуумные, ионные, лазерные и другие процессы.

В новом столетии будут продолжать развиваться на хорошем уровне плазменная, высокочастотная, индукционная, электронная термическая обработка.

В области инженерии поверхности интенсивное развитие в начале ХХI века получат комбинированные процессы, которые резко повышают эксплуатационные свойства поверхности. К ним прежде всего нужно отнести сочетание классических диффузионных процессов насыщения поверхности с нанесением на них покрытий толщиной 3-5 мкм методом химического и физического осаждения и паровой фазы.

Задачей курса «Материаловедение» (раздел металлов и сплавов) является возможность дать студентам сведения о металлах и сплавах, путях улучшения их механических и эксплуатационных свойств.

Материаловедение – наука, изучающая металлические и неметаллические материалы, применяемые в технике, объективные закономерности зависимости их свойств от химического состава, структуры, способов обработки и условий эксплуатации и разрабатывающая пути управления свойствами.

Цель – познание свойств материалов в зависимости от состава и обработки, методов их упрочнения для наиболее эффективного использования в технике, а также создание материалов с заранее заданными свойствами: высокая прочность и пластичность, высокая электропроводность или высокое сопротивление, специальные магнитные свойства, сочетание различных свойств в одном материале (композиционные материалы).

Основные задачи материаловедения:

• раскрыть физическую сущность явлений, происходящих в материалах при воздействии на них различных факторов в условиях производства и эксплуатации;

• установить зависимость между составом, строением и свойствами материалов;

• изучить теорию и практику различных способов упрочнения материалов для повышения высокой надёжности и долговечности деталей, инструмента и изделий;

• изучить основные группы современных материалов, их свойства и области применения;

• дать понятия о современных методах исследования структуры и прогнозирования эксплуатационных свойств материалов и изделий.

Знакомство с основами материаловедения необходимо не только инженерам и научным работникам, но и любому современному человеку.

Схема связей между характеристиками материала.

Изучение представленных связей составляет предмет материаловедения. В результате изучения предмета студент должен уметь:

• правильно выбрать материал для изделия;

• назначать его обработку с целью получения заданной структуры и свойств;

• оценивать поведение материала при воздействии на него различных эксплуатационных факторов;

• определять опытным путем основные характеристики материалов.

Тема 1. Атомно-кристаллическое строение металлов

Металлические материалы. 83 из известных 112 химических элементов таблицы Менделеева Д. И. являются металлами. Они обладают рядом характерных свойств:

• высокой тепло- и электропроводностью;

• положительным коэффициентом электросопротивления (с повышением температуры электросопротивление растет);

• термоэлектронной эмиссией (испусканием электронов при нагреве);

• хорошей отражательной способностью (блеском);

• способностью к пластической деформации;

• полиморфизмом.

Под атомно-кристаллической структурой понимают взаимное расположение атомов в кристалле. Кристалл состоит из атомов (ионов), расположенных в определенном порядке, который периодически повторяется в трех измерениях. Наименьший комплекс атомов, который при многократном повторении в пространстве позволяет воспроизвести пространственную кристаллическую решётку, называют элементарной ячейкой.

Простейшим типом кристаллической ячейки является кубическая решётка. В простой кубической решётке атомы расположены (упакованы) недостаточно плотно.

Стремление атомов металла занять места, наиболее близкие друг к другу, приводит к образованию решеток других типов (рис. 2.2):

- объёмноцентрированной кубической решётки (ОЦК) (рис.2.2а) с параметром

а = 0,28 – 0,6мм = 2,8 – 6,0 Å

- гранецентрированной кубической решётки (ГЦК) (рис.2.2б) с параметром

а = 0,25мм

- гексагональной плотно упакованной решётки (ГПУ) (рис.2.2в) с параметром

с / а » 1,633

Кристаллические решётки: а – гранецентрированный куб (ОЦК); б – объемноцентрированный куб (ГЦК); в- гексагональная плотно упакованная (ГПУ)

1.1. Анизотропия.

Вследствие неодинаковой плотности атомов в различных плоскостях и направлениях решётки многие свойства отдельно взятого кристалла (химические, физические, механические) по данному направлению отличаются от свойств в другом направлении и, естественно, зависят от того, сколько атомов встречается в этом направлении. Различие свойств в зависимости от направления испытания носит название анизотропии. Все кристаллы анизотропны. Анизотропия – особенность любого кристалла, характерная для кристаллического строения.

Технические металлы являются поликристаллами, т.е. состоят из совокупности кристаллитов с различной ориентацией. При этом свойства во всех направлениях усредняются.

1.2. Строение реальных кристаллов.

Реальный кристалл состоит из скопления большого числа мелких кристаллов неправильной формы, которые называются зернами или кристаллитами

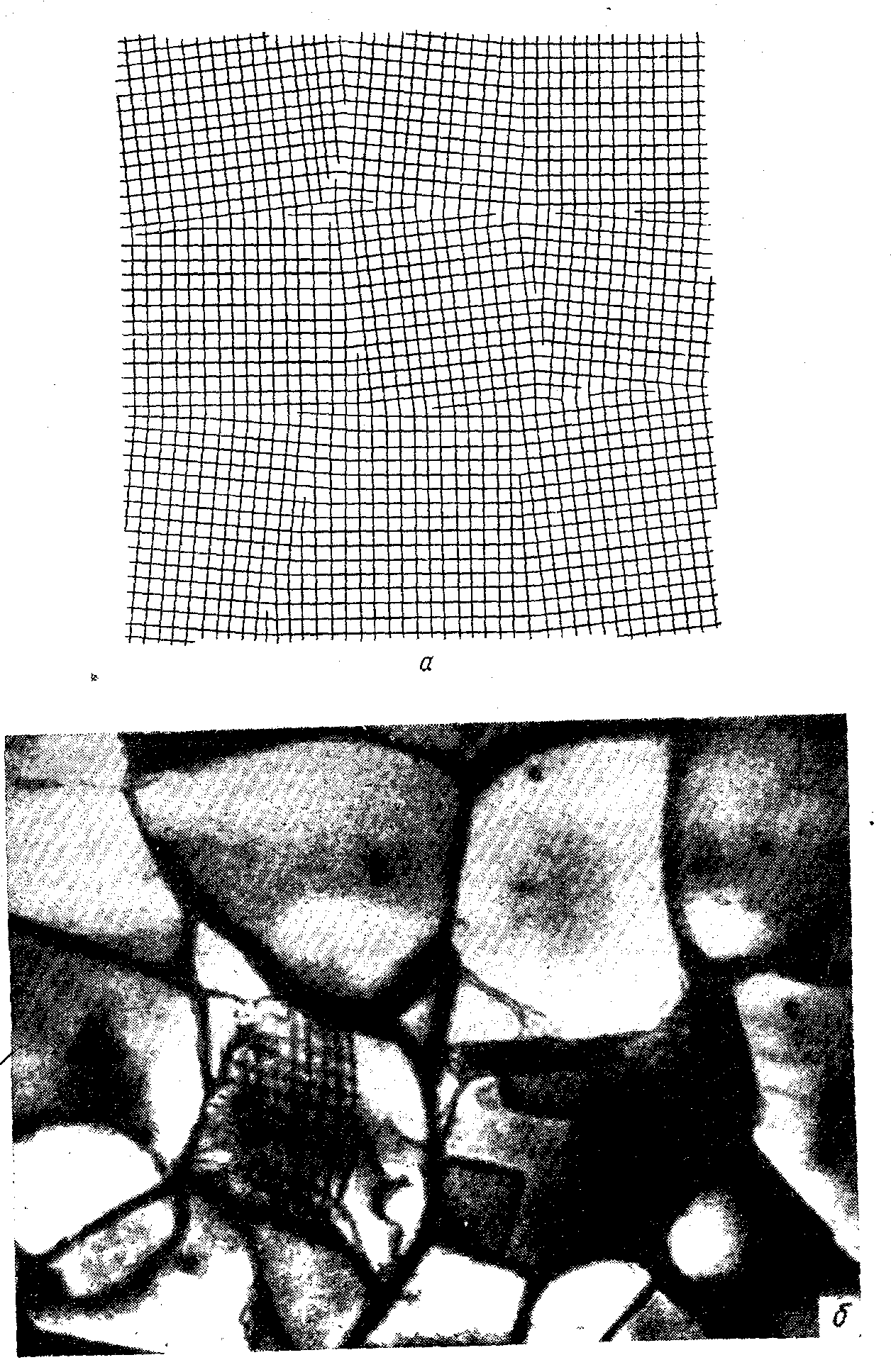

Блочная структура кристалла: схема (а); реальная блочная структура в алюминии (б), наблюдаемая в электронном микроскопе на просвет, (х 35000)

Зерно не является монолитным кристаллом, построенным из строго параллельных атомных слоев. В действительности оно состоит как бы из мозаики отдельных блоков, кристаллографические плоскости в которых повернуты друг относительно друга на небольшой угол – порядка нескольких минут. Такое строение зерна носит название мозаичной структуры, а составляющие ее блоки называются блоками мозаики.

Часто блоки объединяются в более крупные агрегаты – так называемые фрагменты. Фрагменты в свою очередь разориентированы относительно друг друга в несколько градусов. Зерна ориентированы случайно по отношению друг к другу. Преимущественная ориентация зерен называется текстурой. Поверхность раздела зерен называется границей.

Технические металлы являются поликристаллами, т.е. состоят из совокупности кристаллитов с различной ориентацией, что приводит к изменению свойств металлов при различных процессах их обработки.

При определенных условиях, обычно при очень медленном контролируемом отводе тепла при кристаллизации, может быть получен кусок металла, представляющий собой один кристалл, который называют монокристаллом.

1.3. Дефекты кристаллического строения

Строение реальных кристаллов отличается от идеальных. Реальные кристаллы всегда содержат несовершенства (дефекты) кристаллического строения, которые нарушают связи между атомами и оказывают влияние на свойства металлов.

Дефекты в кристаллах принято классифицировать по характеру их измерения в пространстве:

1. Точечные. Точечными дефектами называются нарушения периодичности кристалла, размеры которых сопоставимы с размерами атома во всех измерениях.

К точечным дефектам относятся вакансии, межузельные атомы, примеси замещения, примеси чужеродных атомов внедрения

Точечные дефекты в кристаллической решетке: а- вакансия;

б - межузельный атом; в- дефект Френкеля; г- примесные атомы замещения (большой) и внедрения (маленький).

Стрелками указаны направления смещений атомов в решетке.

Вакансии и межузельные атомы появляются в кристаллах при любой температуре выше абсолютного нуля из-за тепловых колебаний атомов. Каждой температуре соответствует равновесная концентрация вакансий, а также межузельных атомов. Например, в меди при температуре 20-25 ^оС содержится 10^-13 ат. % вакансий, а вблизи точки плавления - уже 0,01 ат. % (одна вакансия приходится на 10⁴ атомов).

Перенасыщение точечными дефектами достигается при резком охлаждении после высокотемпературного нагрева, при пластическом деформировании и при облучении нейтронами. Чем выше температура, тем больше концентрация вакансий и тем чаще они переходят от узла к узлу. Вакансии являются самой важной разновидностью точечных дефектов; они ускоряют все процессы, связанные с перемещениями атомов: диффузию, спекание порошков и т. д.

2. Линейные. Линейные дефекты в кристаллах характеризуются тем, что их поперечные размеры не превышают нескольких межатомных расстояний, а длина может достигать размера кристалла. К линейным дефектам относятся дислокации – линии, вдоль и вблизи которых нарушено правильное периодическое расположение атомных плоскостей кристалла.

Важнейшие виды линейных несовершенств - краевые и винтовые дислокации.

а б

Схема дислокаций: а – краевая; б – винтовая.

Краевая дислокация в сечении представляет собой край «лишней» полуплоскости в решетке.

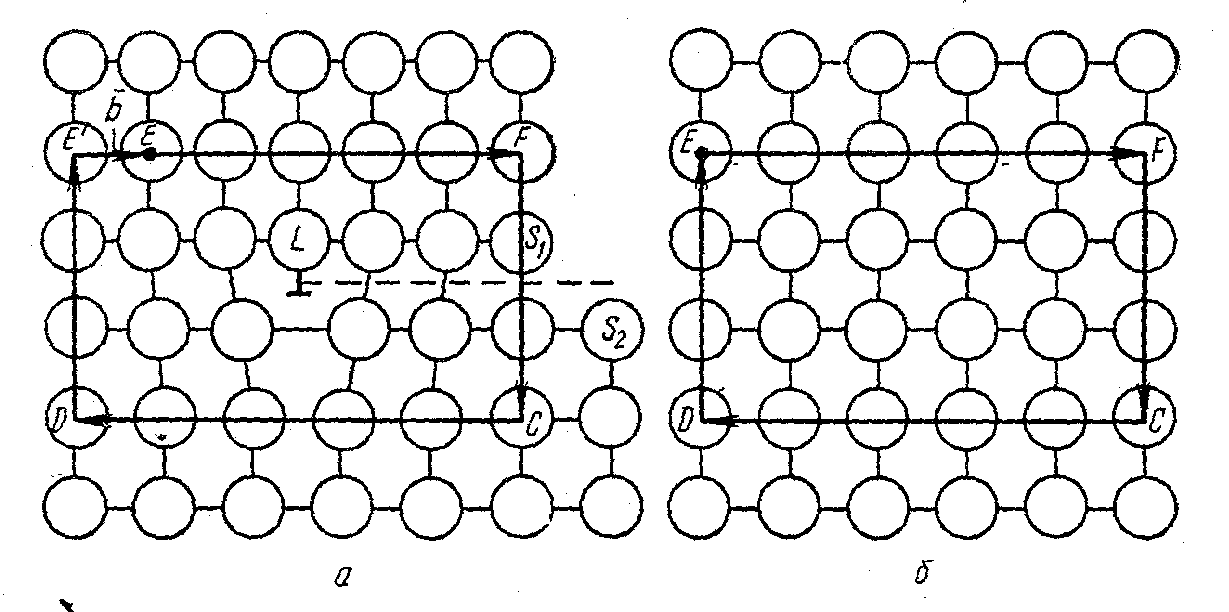

Сечение простой кубической решетки: а - с краевой дислокацией; б - без дислокации.

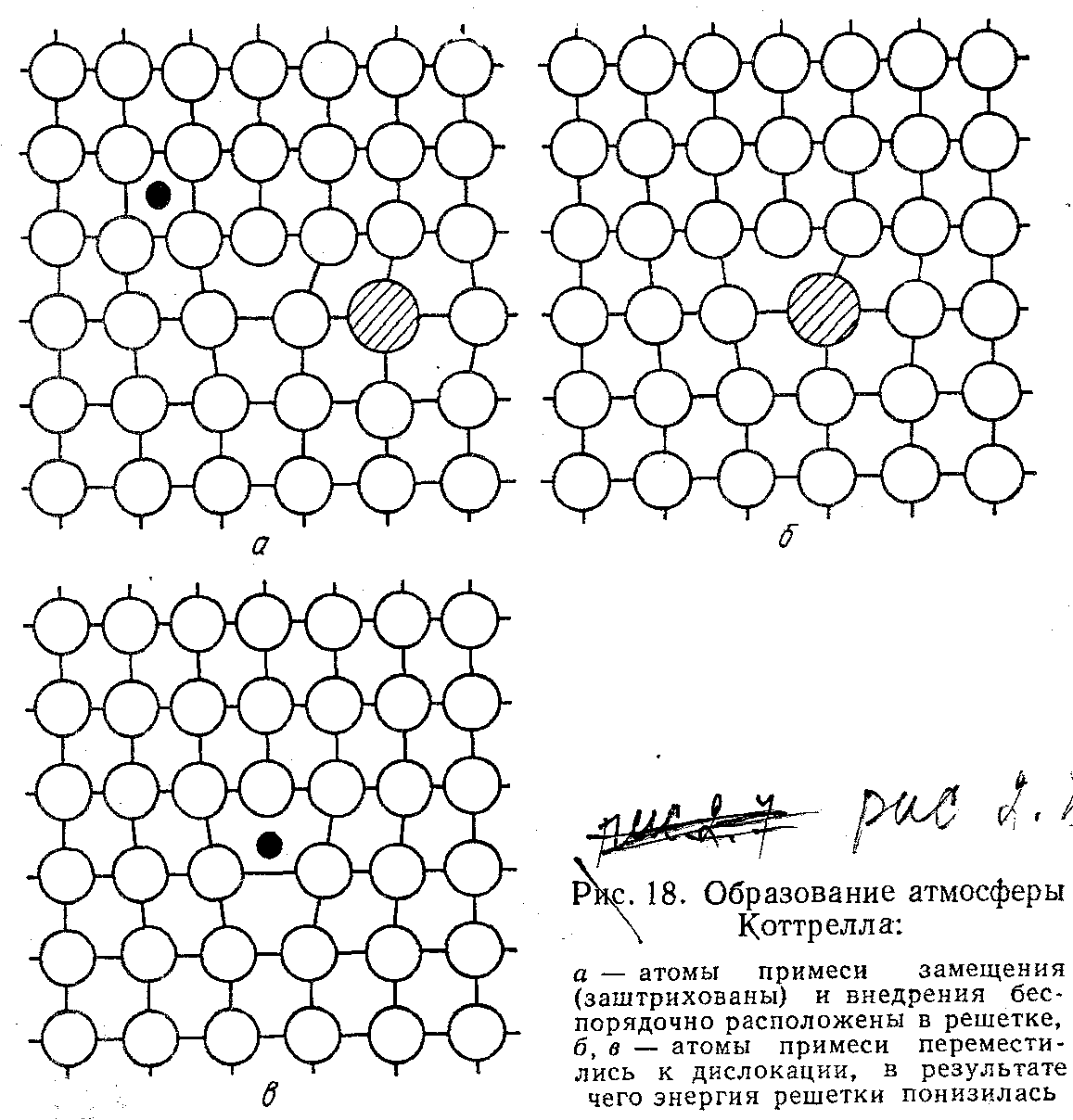

Вокруг дислокаций решетка упруго искажена. Схема образования атмосферы Коттрелла в кристалле представлена на рисунке.

Образование атмосферы Коттрелла: а – атомы примеси замещения (заштрихованы) и внедрения беспорядочно расположены в решетке; б, в – атомы примеси переместились к дислокации, в результате чего энергия решетки понизилась.

3. Поверхностные (двумерные). Под этими дефектами понимают нарушения, которые обладают большой протяженностью в двух измерениях и протяженностью лишь в несколько межатомных расстояний в третьем измерении. К поверхностным дефектам относятся дефекты упаковки, двойниковые границы, границы зерен.

4.Объемные (трехмерные). Под ними понимают нарушения, которые в трех измерениях имеют неограниченные размеры. К таким нарушениям относят трещины, поры, усадочные раковины.

1.4. Превращения в твердом состоянии. Полиморфизм

Атомы данного элемента могут образовать, если исходить только из геометрических соображений, любую кристаллическую решетку. Однако устойчивым, а следовательно, реально существующим типом является решетка, обладающая наиболее низким запасом свободной энергии.

Так, разные металлы образуют разные виды кристаллической решетки:

• Li, Na, K, Mo, W – ОЦК;

• Al, Ca, Cu, Au, Pt – ГЦК;

• Mg, Zr, Hf, осмий – ГПУ.

Однако в ряде случаев при изменении температуры или давления может оказаться, что для одного и того же металла более устойчивой будет другая решетка, чем та, которая существует при данной температуре или давлении. Так, например, существует железо с решетками объемно-центрированного и гранецентрированного кубов, обнаружен кобальт с гранецентрированной и с гексагональной решетками.

Существование одного и того же металла (вещества) в нескольких кристаллических формах носит название полиморфизма или аллотропии. Различные кристаллические формы одного вещества называются полиморфными или аллотропическими модификациями.

Аллотропические формы обозначаются греческими буквами a, b, g и т.д., которые в виде индексов добавляют к символу, обозначающему элемент. Аллотропическая форма при самой низкой температуре, обозначается буквой a, следующая - b и т. д.

Явление полиморфизма основано на едином законе об устойчивости состояния с наименьшим запасом энергии. Запас свободной энергии зависит от температуры. Поэтому в одном интервале температур более устойчивой является одна модификация, а в другом – другая. Температура, при которой осуществляется переход из одной модификации в другую, носит название температуры полиморфного (аллотропического) превращения.

Механизм роста кристаллов новой фазы может быть нормальным кристаллизационным и мартенситным. Нормальный механизм роста – это зарождение новой фазы на границах зерен, блоков, фрагментов при малых степенях переохлаждения (Sn_a « Sn_b).

Мартенситный механизм реализуется при низких температурах и большой степени переохлаждения, при малой диффузионной подвижности атомов путем их сдвига (смещения) по определенным кристаллографическим плоскостям и направлениям. Новая фаза имеет форму игл и растет очень быстро (Co_a «Co_b).Аллотропическое превращение сопровождается изменением свойств, объема и появлением внутренних напряжений.

ВОПРОСЫ ДЛЯ САМОПОДГОТОВКИ.

1. Что такое конструкционный материал? Каким требованиям он должен удовлетворять?

2. Классификация конструкционных материалов. Краткая характеристика каждой группы материалов.

3. В чем принципиальное отличие кристаллических и аморфных материалов?

4. Характерные свойства металлов. Чем они обусловлены?

5. Кристаллическое строение металлов. Что такое: а) поликристалл? б) кристаллическая решетка? в) элементарная кристаллическая ячейка?

6. Почему атомы в кристаллической решетке расположены на строго определенном расстоянии?

7. Какие типы кристаллических решеток встречаются у металлов? Параметры этих решеток.

8. Что такое координационное число? Коэффициент компактности?

9. Явление полиморфизма металлов. Примеры.

10. Анизотропия свойств кристаллов.

11. Почему поликристалл не является анизотропным?

12. По какому признаку классифицируются дефекты кристаллического строения?

13. Точечные дефекты. Понятие вакансии, межузельного и примесного атома.

14. Линейные дефекты. Что такое краевая и винтовая дислокация?

15. Как характеризуется количество дислокаций в металле? В каких единицах измеряется плотность дислокаций?

16. Какие дефекты относятся к поверхностным?

17. Какие дефекты относятся к объемным?

18. Движущая сила самопроизвольной кристаллизации.

19. Что такое теоретическая температура кристаллизации? Степень переохлаждения?

20. Почему на кривой охлаждения металлов при кристаллизации образуется горизонтальная площадка?

21. Какая зависимость существует между скоростью охлаждения и степенью переохлаждения?

22. Механизм процесса кристаллизации.

23. Как зависит скорость зарождения центров кристаллизации от степени переохлаждения? (Знать, как выглядит график.)

24. Что произойдет, если степень переохлаждения Т  0 ? Т  ?

25. Что такое “аморфный металл”? Каковы условия его получения?

26. Строение слитка: из каких зон состоит, условия образования каждой зоны.

27. Что такое транскристаллизация?

28. Что такое дендрит, схема его строения.

29. Несамопроизвольная кристаллизация. Понятие модифицирования.
