IV. Определение часовых расходов топлива и воздуха и выхода отходящих газов

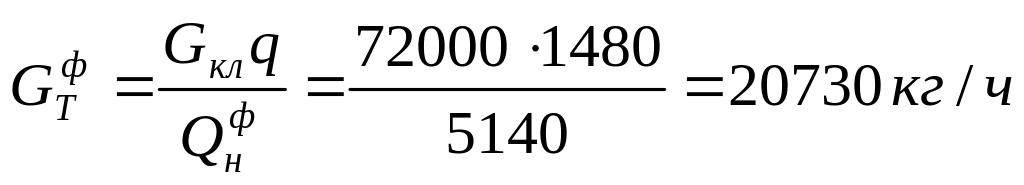

1. Расход форсуночного топлива номинальный:
2. Количество вентилирующего агента перед мельничным вентилятором в режиме работы с коэффициентом запаса = 1,2.
3. Количество сушильного агента перед подсушивающим устройством:

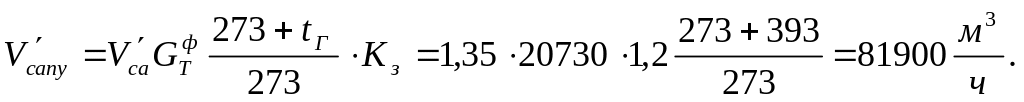

4. Количество сушильного агента после подсушивающего устройства:

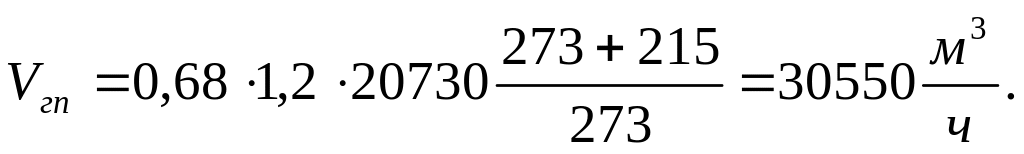

5. Максимальное количество отходящих газов от печи, подаваемое в подсушивающее устройство:

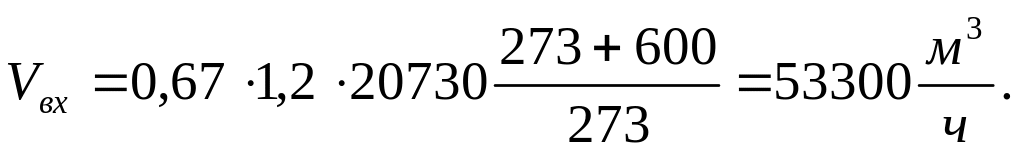

6. Максимальное количество воздуха при температуре 600 ° С от холодильника, подаваемое в подсушивающее устройство:

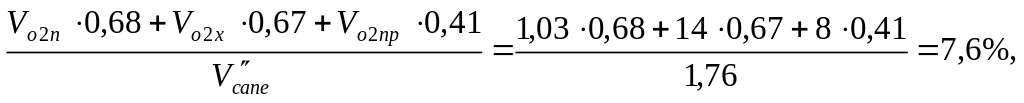

7. Содержание кислорода в газах в трактах установки и в мельнице:
что исключает возможность создания взрывоопасной ситуации.

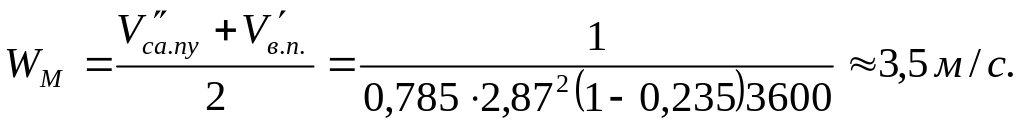

8. Скорость сушильного агента в мельнице:
Таким образом, производительность мельницы будет несколько больше принятой в расчете.
V. Определение основных размеров подсушивающего устройства
По опытным данным паросьем в подсушивающем устройстве принимаем равным 360 кг/м3.

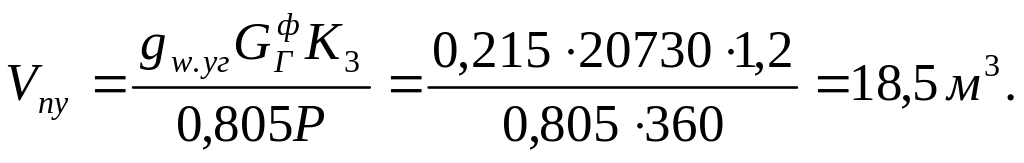

Объем подсушивающего устройства:

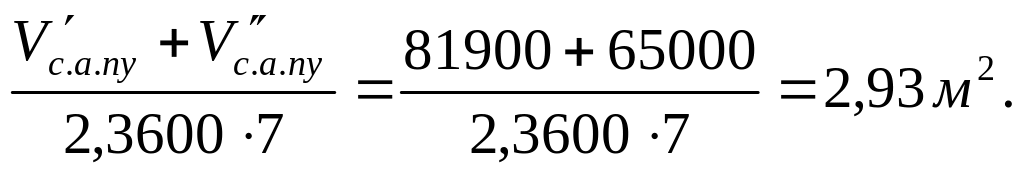

При средней скорости сушильного агента, отнесенной к полному сечению подсушивающего устройства — 7 м/сек., сечение подсушивающего устройства:

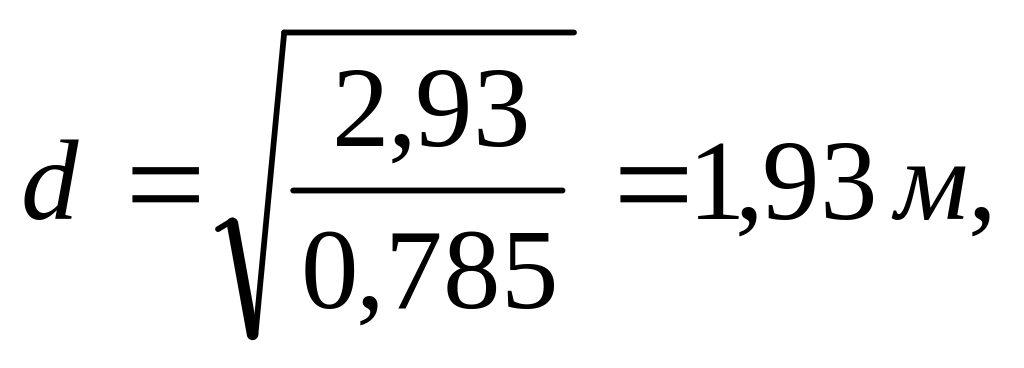

Диаметр подсушивающего устройства:
принимаем
d
= 1,9 м.

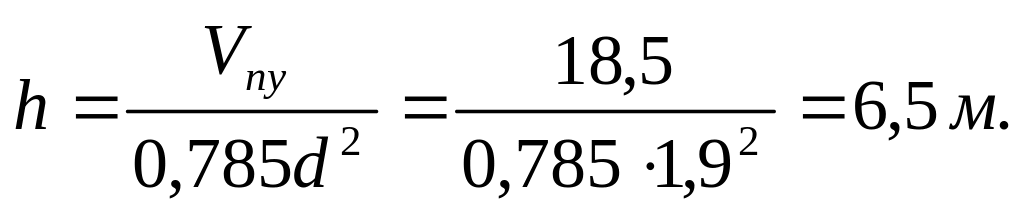

Высота цилиндрической части подсушивающего устройства:
8.93 Пример теплового расчета вращающейся печи 0 5,0x185 м с колосниковым холодильником типа «Волга-75» при использовании в качестве технологического топлива природного газа
Определить: основные параметры работы печи (удельный и часовой расходы тепла и топлива на обжиг клинкера, расход воздуха и объем отходящих газов) и подобрать вспомогательное оборудование к печи и к колосниковому холодильнику" «Волга-75» (э/фильтры, вентилятор отсоса избыточного воздуха, а также вентиляторы общего и острого дутья).
Исходные данные:
1) Сырье: известняк, глина. Влажность сырьевой шихты 38%.
2) Топливо: газ Дашавского месторождения.
3) Температура газов на выходе из печи trn = 250 °С.
4) П.п.п. шлама = 35%.
5) Удельный расход сухого сырья gc = 1,56 кг/кг.
6) Коэффициент избытка воздуха в печи ап = 1,1.
7) Температура клинкера на выходе из холодильника 1к.х = = 100 °С.
8) Расход воздуха на охлаждение клинкера VRX. = 2,6 нм^кг-кл.
9) Температура вторичного воздуха tB.BT = 430 °С.
10) Температура клинкера из печи перед холодильником 1к.х =1200 0С кДж
11) Теплота сгорания сухого газа qh = 35684 ^=т-.
им
12) Состав газа:
13) Присос воздуха через неплотности головки печи в % от общего количества воздуха, потребного для горения топлива у = = 3%.
14) Температура окружающего воздуха te = 15 °С.
15) Теплоемкость воздуха Св = 1,298 кДж/нм3 • град.
16) Температура поступающего в печь шлама tffl = Ю °С.
17) Теплоемкость шлама Сш = 0,879 кДж/кг-град.
18) Влагосодержание воздуха do = 0,0161 нм3/нм .
19) Коэффициент избытка воздуха перед дымососом ад = = 1,6.
20) Унос пыли из печи — 10% или 0,156 кг/кг-кл.
21) В том числе возвращаемый в печь — 9,1%.
22) Концентрация пыли во вторичном воздухе — 100 г/нм .
23) Содержание СаО в сырье «45%.
Расход воздуха и выход отходящих газов

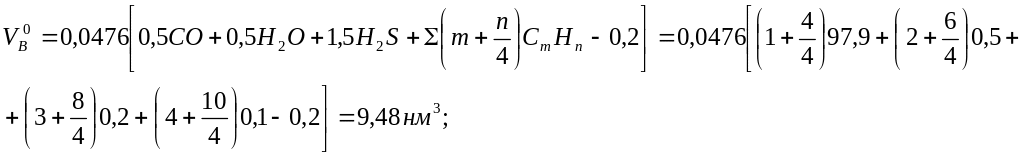

1) Теоретический расход сухого воздуха на горение топлива цо формуле

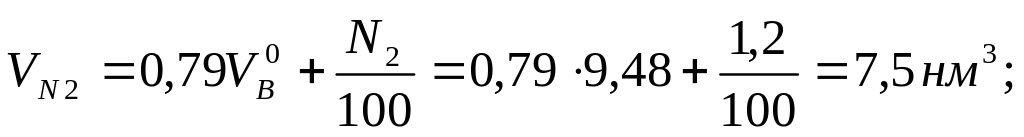

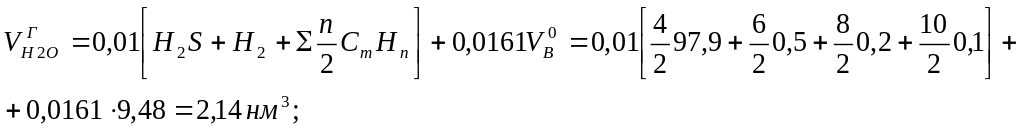

2) Выход отходящих газов: а) количество N2
б) количество CO2
в) количество H2О

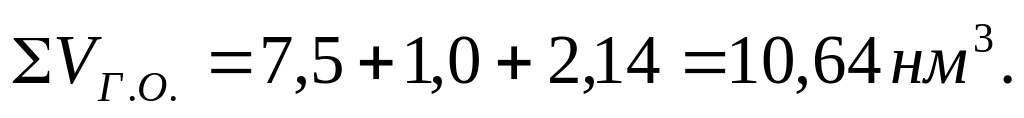

г) Общее количество газов из топлива

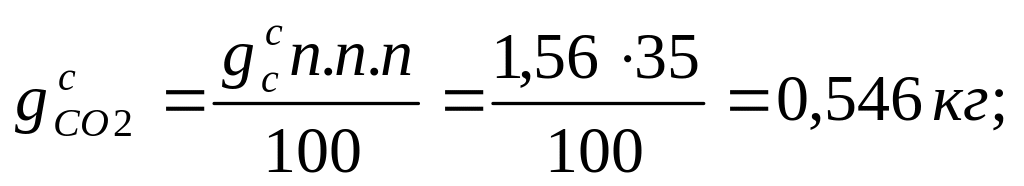

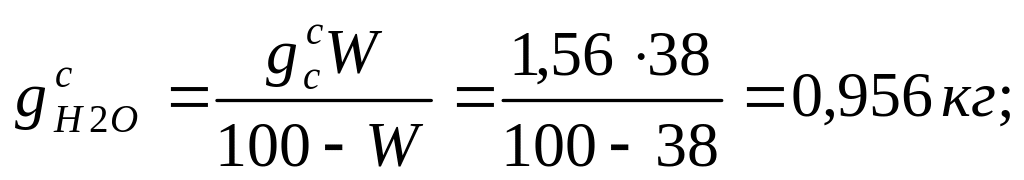

Продукты обжига на 1 кг клинкера 1) Количество COi

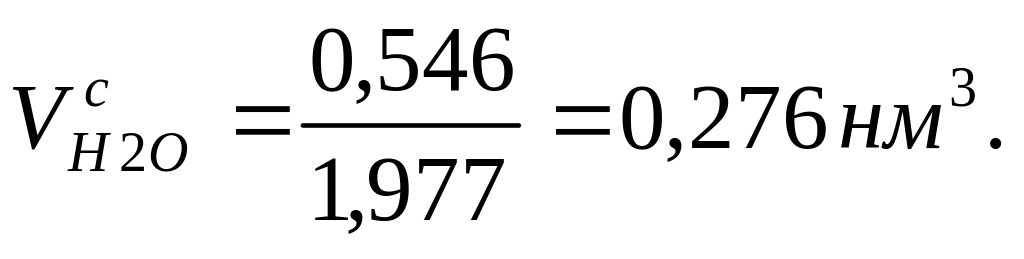

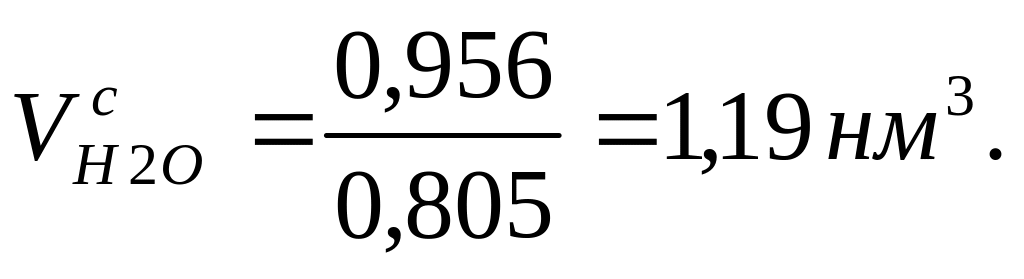

2) Количество водяных паров
3) Количество безвозвратного уноса пыли
Тепловой баланс печи на 1 кг клинкера.
