8.8. Расчеты сушильного оборудования 8.8.1 Расчет сушильных барабанов
Определение основных размеров сушильного барабана приближенно рассчитывается исходя из величины удельного паронапряжения gw (напряжения объема барабана по влаге), кг/м -ч. Величина влагосъема зависит от вида материала, размера кусков, начальной и конечной влажности, а также температуры сушильного агента.

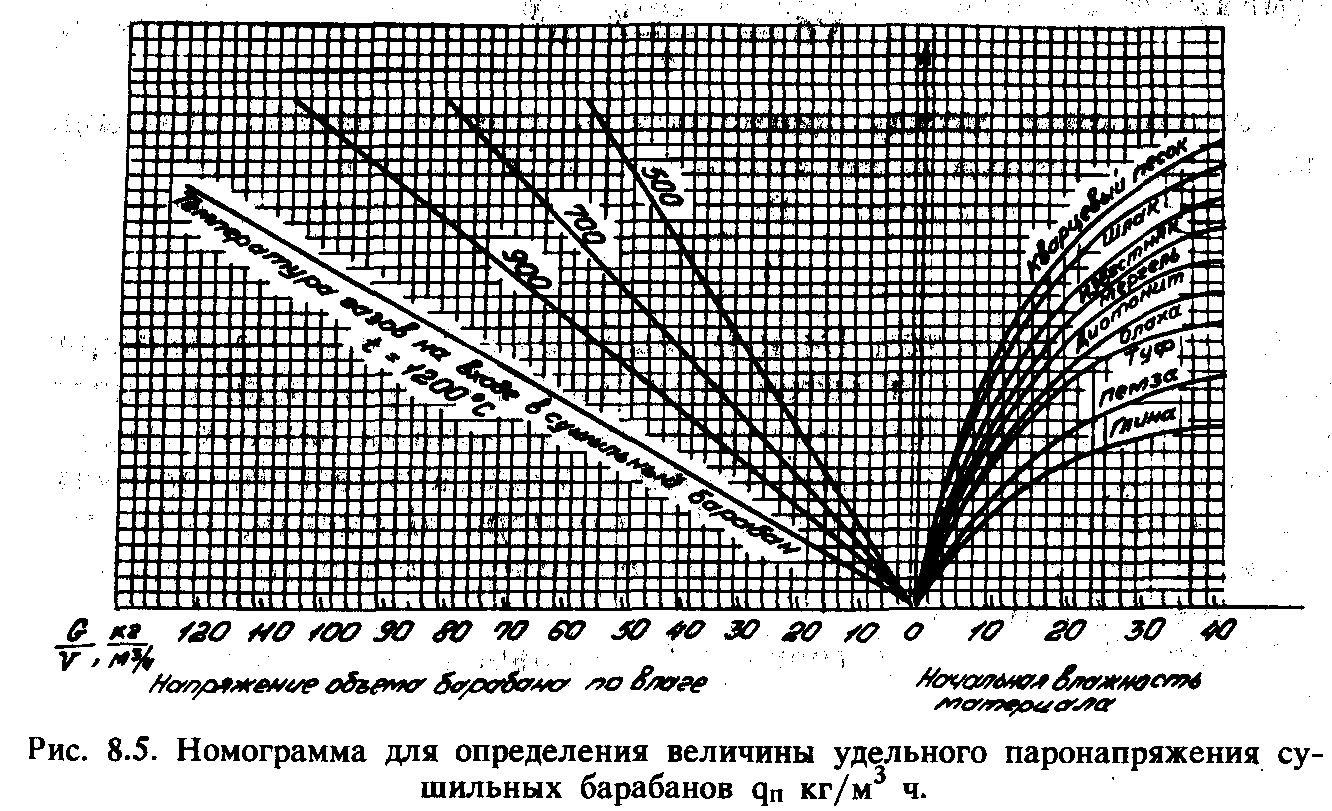

Экспериментальные данные об удельном паронапряжении при размере частиц материала 30 мм и конечной влажности 1% приведены на номограмме рис. 8.5.
В
ыбор
значений конечной влажности сырьевых
материалов зависит от технологии их
дальнейшей переработки. В случае, если
предполагается их последующий помол в
сырьевых мельницах, использующих тепло
отходящих печных газов, то конечную
влажность принимают 7—9%.
Если после сушки в барабане материал в мельнице подвергается только помолу, то конечная влажность должна быть не более 1—2%.
Для определения объема барабана Уб вначале находят количество испаряемой при сушке влаги Gw, кг/ч:
(8.103)
где q — производительность барабана по высушенному материалу, кг/ч; Wi — влажность материала, поступающего в барабан, %; W2 — влажность высушенного материала, %.
Диаметр барабана (м) определяют из соотношений 8.104 и 8.105.
(8.104)
Принимая ориентировочное значение диаметра проектируемого барабана D6 (руководствуясь данными табл. 7.13), определяют длину барабана 1б, (м):
Длительность пребывания материала в сушильном барабане составляет
(8.106)
где qh — насыпная масса материала, кг/м3; <р — коэффициент заполнения сушильного барабана материалом, (ср = = 0,104-0,25).
Насыпная масса некоторых материалов цементного производства составляет, кг/м3: песка — 1200—1300; глины дробленой влажной — 1600—1800; глины дробленой сухой — 1400—1600; глинистого сланца — 1400—1500; известняка после вторичного дробления — 1400—1600; угля антрацита — 900; орешка — 800; бурого угля — 700; шлака доменного гранулированного (с влажностью до 30%) — 700—1000; шлака доменного гранулированного сухого — 500—800; боксита дробленого — 1200—1350; золы влажной — 500—900; золы сухой — 400—700.
Частоту вращения барабана п, об/мин, подсчитывают по приближенной формуле
(8.107)
Соотношение между диаметром и длиной барабана обычно составляет
Определив расчетом De и 1б, выбирают близкий по размерам сушильный барабан и затем уточняют его производительность путем перерасчета. Для получения более точных данных следует пользоваться номограммами (Нормы технологического проектирования цементных заводов. С-П.: Концерн «Цемент», 1991), позволяющими учесть влияние на величину удельного паросьема различных факторов:
1) размера кусков материала (с уменьшением размера кусков паросъем с 1 м3 объема барабана увеличивается);
2) системы внутренних теплообменных устройств;
3) начальной и конечной влажности материала;
4) температуры, влагосодержания и скорости сушильного агента.
При расчете объема газов, направляющихся в аспирационную систему, учитывают подсос воздуха (до 25%) на участке от сушильного барабана до дымососа.
Таблица 8.34
Значение экспериментальных коэффициентов m, k и σ
Теплообменник |
m |
K |
σ |
||
|
|
Прямоток |
Противоток |
||
Лопастной или цепной |
0,5 |
0,2-0,7 |
0,5-0,7 |
0,04-0,07 |
|
Ячейково-секторный |
1,0 |
0,7-1,2 |
1,2-2,0 |
0,01-0,02 |
Мощность привода (кВт) ориентировочно рассчитывается по формуле
(8.108)
где a — экспериментальный коэффициент (табл. 8.34)
Расчетные параметры сравниваются со справочными данными и в случае значительных отклонений подлежат проверке и корректированию. Расход топлива на сушку может быть определен ориентировочно по номограмме рис. 8.6.
