8.5.4. Расчет скребковых конвейеров
Скребковые конвейеры применяют для транспортирования пылевидных и мелкокусковых сыпучих и горячих материалов (золы, клинкера, сырьевой муки, крупки, цемента и т. п.) как горизонтально, так и под углом до 45 ° к горизонту.

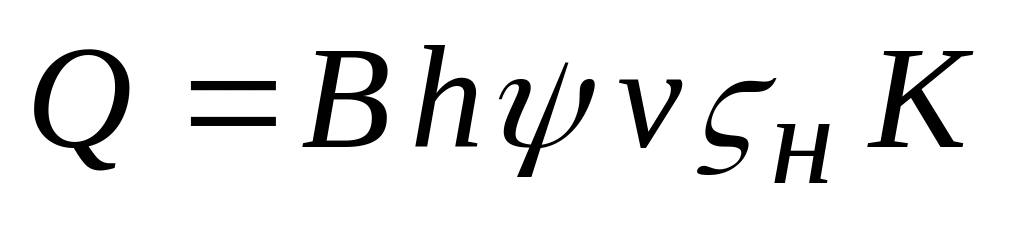

Производительность скребкового конвейера Q (т/час)
(8.59)
Таблица 8.18
Значения коэффициента К
Угол наклона конвейера, град.  |
		0  |
		10  |
		20  |
		30  |
		35  |
		40  |
		45  |

К- материал легкосыпучий  |
		1,00  |
		0,85  |
		0,65  |
		0,50  |
		-  |
		-  |
		-  |

К – материал плохосыпучий  |
		1,00  |
		1,00  |
		1,00  |
		0,75  |
		0,60  |
		0,50  |
		0,40  |

где В — ширина скребка конвейера, м; h — высота скребка, м; ψ — 0,8 — коэффициент заполнения желоба; v — скорость движения тягового органа, м/сек; К — коэффициент, зависящий от свойств материала и угла наклона конвейера (таблица 8.18).

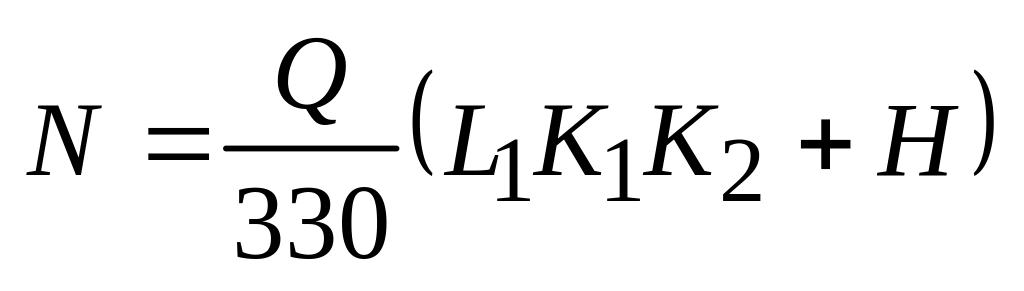

Мощность электродвигателя конвейера (кВт) определяется по формуле:
(8.60)
где l1 — длина проекции конвейера на горизонтальную плоскость, м; Н — высота подъема материала, м; k1 = 0,77 — коэффициент груза и цепи; К2 = 1,154-1,20 коэффициент резерва производительности.
8.5.5. Расчет винтовых конвейеров
Конвейеры винтовые (шнеки) применяются для транспортирования пылевидных, порошкообразных и мелкокусковых (реже) материалов на расстояние до 100 метров как по горизонтали, так и под углом до 15°. Шнеками нецелесообразно транспортировать липкие, уплотняющиеся, а также высокоабразивные материалы.

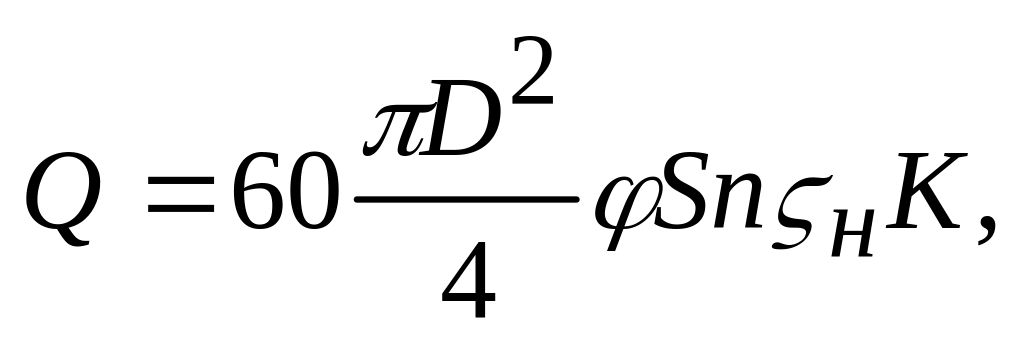

Производительность шнекового конвейера Q (т/час):
(8.61)
где D — наружный диаметр шнека, м; φ = 0,25-0,40 — коэффициент заполнения желоба; S — шаг шнека, м; n — число оборотов вала, мин—1; К — коэффициент, зависящий от угла наклона конвейера (табл. 8.19).
Таблица 8.19
Угол наклона, град.  |
		0  |
		5  |
		10  |
		15  |

К  |
		1,0  |
		0,9  |
		0,8  |
		0,7  |

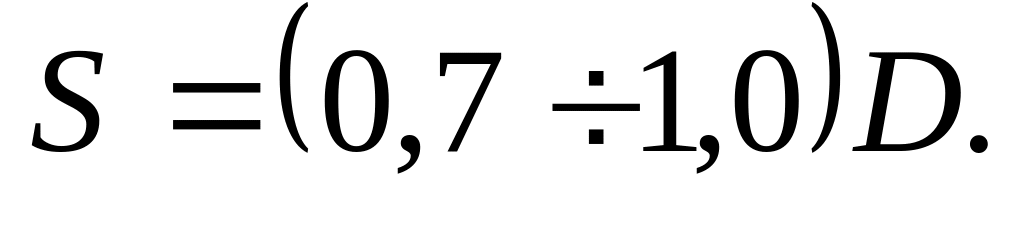

Наружный диаметр шнека (винтовых лопастей) равен 100, 125, 160, 200, 250, 320, 400, 500, 650 и 800 мм и должен не менее чем в 4 раза превышать максимальные размеры куска транспортируемого материала. Шаг винтовых лопастей выбирается в зависимости от характеристики дисперсности материалов:
для сыпучих и мелкосыпучих неабразивных материалов
Винтовые конвейеры применяют для подачи материала на расстояние до 40 м.

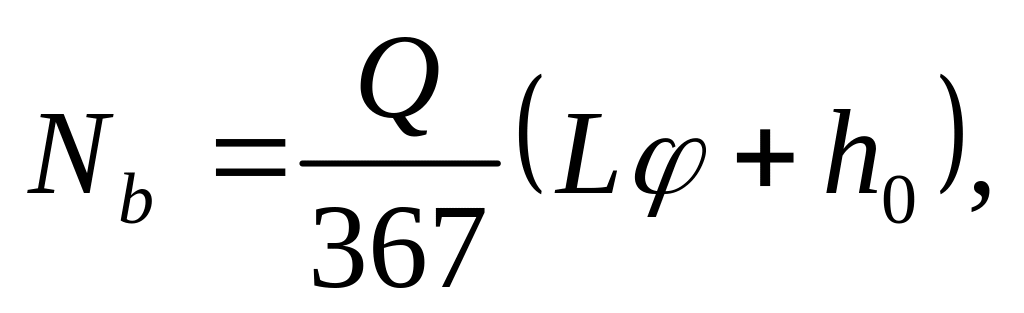

Мощность на валу винта конвейера NB (кВт)
(8.62)
где L — дальность транспортирования, м; φ = 1,24-4 — коэффициент сопротивления движению материала по желобу; ho — средняя высота заполнения шнека материалом, м. Мощность электродвигателя N (кВт)

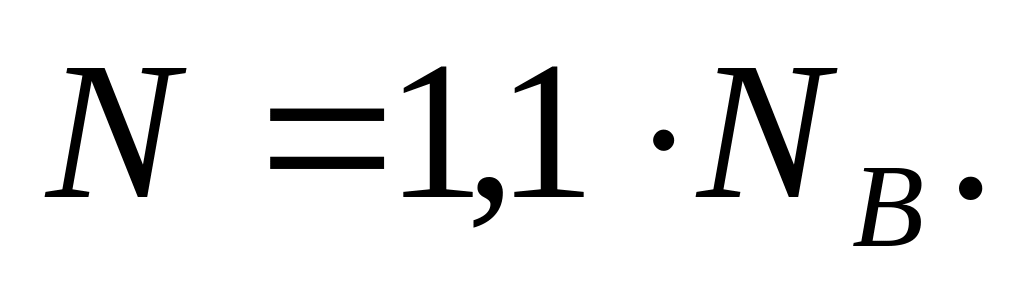

(8.63)
8.5.6. Расчет аэрожелобов
Аэрожелоба (пневмотранспортные желоба) применяются для транспортирования сухих, порошкообразных, хорошо аэрирующихся материалов с небольшим уклоном в направлении транспортирования, путем придания транспортируемому материалу хорошей текучести путем насыщения его воздухом (аэрации) при помощи вентиляторов.
Уклон аэрожелобов для транспортирования тонкодисперсных материалов (цемент, сырьевая мука и др.) должен быть не менее 6-8%, а для сырьевой и клинкерной крупки — не менее 20-22%.
Аэрожелоба представляют собой металлические короба, разделенные внутри по высоте (по всей длине) специальными пористыми перегородками на две камеры (два канала). Верхняя камера является транспортирующей, нижняя — воздушной, из нее воздух проходит через пористую перегородку в верхнюю камеру и аэрирует материал.

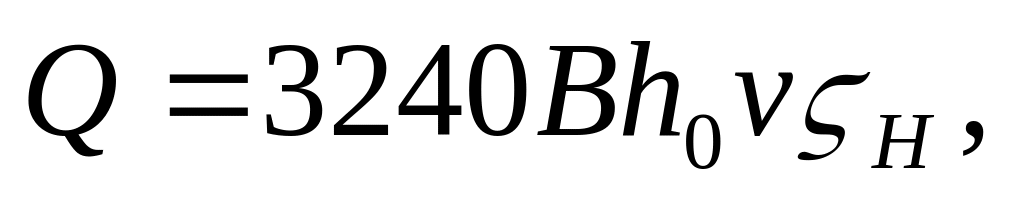

Производительность аэрожелоба Q (т/час):
(8.64)
где В — ширина желоба, м; h0 = 0,054-0,10 — высота потока аэросмеси в желобе, м; ςh — насыпная масса материала, т/м3; v = 0,704-2,00 — скорость движения материала в желобе, м/сек.
Сопротивление пористой перегородки с находящимся на ней слоем материала — не менее 2000 Па (200 кг/м2), удельный расход воздуха (независимо от уклона аэрожелоба) при транспортировке тонкодисперсных материалов 120-150, при транспортировке крупки — 1804-240 м3/ч на 1 м2 активной поверхности пористой перегородки.
