8.2.6 Определение количества и производительности основного технологического оборудования
Расчет количества технологического оборудования производится исходя из необходимости переработки суточной потребности материалов по статьям материального баланса. Для выбранного типа технологического оборудования рассчитывается годовой коэффициент использования (Ки), который должен соответствовать средним значениям по промышленности для этого типа оборудования (табл. 8.5). Коэффициент использования оборудования рассчитывается по формуле:
(8.22)

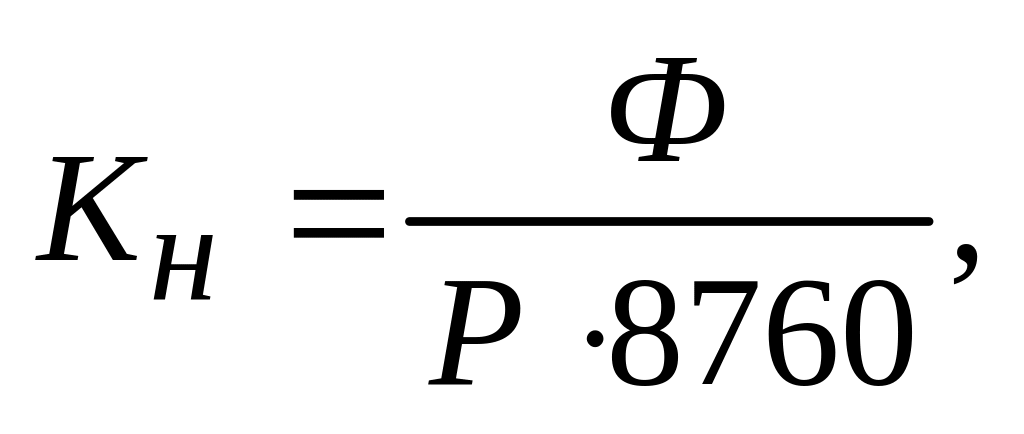

где Ф — количество перерабатываемого материала по статье материального баланса, тонн в год; Р — часовая производительность агрегата, т/ч; 8760 — номинальный годовой фонд рабочего времени.
При несоответствии Ки средним значениям необходимо выбрать другой тип оборудования с большей или меньшей производительностью.
Таблица 8.5
Коэффициент использования технологического оборудования
Наименование агрегата |
Ки |
Агрегаты для дробления карбонатного сырья |
0,47-0,56 |
Агрегаты для дробления и подсушки гипса |
0,75 |
Штабелеукладчики карбонатного сырья |
0,47-0,56 |
Штабелеразборщик усреднительного склада |
0,77 |
Агрегат для помола и сушки сырья с вертикальной тарельчато-роликовой мельницей |
0,77 |
Агрегат для помола и сушки с трубной (шаровой) мельницей |
0,77 |
Мельница мокрого самоизмельчения «Гидрофол» |
0,80 |
Трубная (шаровая) стержневая мельница мокрого помола сырья |
0,82 |
Агрегаты для размола цемента: |
|
по открытому циклу |
0,82 |
по замкнутому циклу |
0,80 |
Сушильный барабан |
0,85 |
Установки для сушки в кипящем слое |
0,80 |
Пример: Для первичного дробления 4859 тонн известняка в сутки (табл. 8.4), по соответствующим справочным данным, могут быть установлены щековые дробилки с производительностью 250 т/ч, 500 т/ч, 1000 т/ч. Для всех трех типов щековых дробилок может быть установлена одна дробилка, только при производительности 250 т/ч она будет в сутки непрерывно работать 4859:250 = 19,5 ч, при 500 т/ч — 9,7 ч, при 1000 т/ч — 4,8 ч.

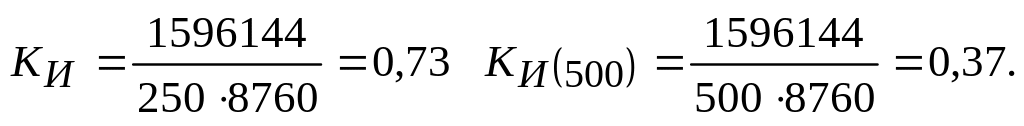

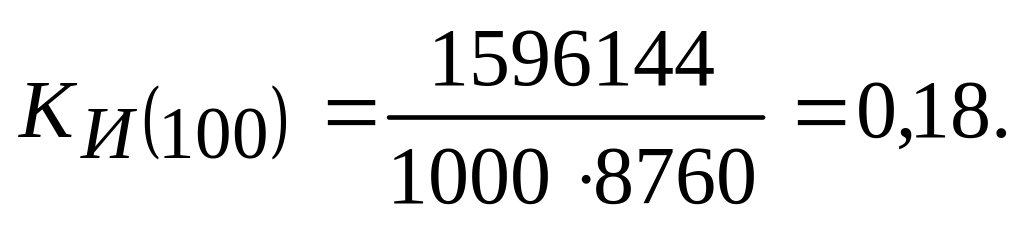

Коэффициент использования дробилки (при годовой переработке 1596144 т известняка (табл. 8.5)) составит в этих случаях:
Наиболее близок к рекомендованному коэффициент использования дробилки с производительностью 500 т/ч, ее и выбираем для установки на проектируемом участке дробления.
8.3 Поверочные расчеты производительности оборудования
Выбор оборудования и расчет его производительности осуществляются исходя из проектной мощности завода и материального баланса, которыми определяется количество материалов, применяемых в технологическом процессе производства цемента от добычи сырья до отгрузки цемента в транспортные средства.
Для комплектации технологических заданий производства цемента осуществляют поверочные расчеты оборудования, по результатам которых выбирают типоразмер оборудования, обеспечивающий надежную работу того или другого передела производства.
При расчетах за основу принимается проектная мощность завода по клинкеру и цементу, исходя из которой по расходным коэффициентам сырьевых материалов и топлива на тонну клинкера определяется часовая потребность в материалах, на основании которой осуществляется выбор оборудования по каталогам заводов-изготовителей.
При выборе оборудования учитываются физические свойства материалов, способы их последующей переработки, а также экономические факторы, влияющие в последующем на технико-экономические показатели проекта (удельные капиталовложения, энергозатраты и др.)
Главные переделы цементного производства, по которым осуществляются поверочные расчеты оборудования, следующие:
1. Карьеры — оборудование для добычи и транспорта сырьевых материалов.
2. Дробление сырьевых материалов — дробильные установки для дробления сырьевых материалов.
3. Усреднение сырьевых материалов — штабелеукладчики и штабелеразборщики.
4. Приготовление сырьевой шихты — помольные установки для сырьевых материалов.
5. Гомогенизация и хранение сырьевой шихты — силосы для усреднения и хранения сырьевой муки, шламбассейны при мокром способе производства.
6. Обжиг сырьевой шихты и охлаждение клинкера — печные агрегаты для обжига клинкера.
7. Помол цемента — агрегаты для помола цемента.
8. Сушка добавок — сушильные установки для сушки минеральных добавок.
9. Хранение и отгрузка цемента — силосы для цемента, устройства для отгрузки цемента, упаковочные.
10. Приемные устройства — оборудование приемных устройств для сыпучих материалов.
Карьеры. В кратком описании месторождений сырьевых ма-тералов и карьеров приводятся данные о расположении месторождений относительно завода, условиях залегания и запасах сырья по категориям, качестве сырья и пригодности его для производства цемента, системе разработки сырья и его транспорта.
При выполнении расчетов, исходя из мощности цементного завода по клинкеру, определяется потребная производительность карьера, необходимое 'количество экскаваторов или скреперов при выбранной емкости ковша, и потребность в подвижном составе в зависимости от выбранного вида транспорта.
Дробление сырьевых материалов
Для дробления сырьевых материалов и технологических добавок в цементной промышленности применяются щековые, щечно-валковые, валковые, конусные, ударно-отражательные и молотковые дробилки.
Выбор типа и мощности дробилки зависит от физических свойств материала, требуемой производительности и принятой степени дробления.
Для выбора дробилок по результатам материального баланса определяется потребная часовая производительность дробильного отделения с учетом числа смен работы дробилок в сутки, неравномерности поступления материала и др.
Ориентировочная часовая производительность дробильного отделения определяется по формуле:
(8.23)

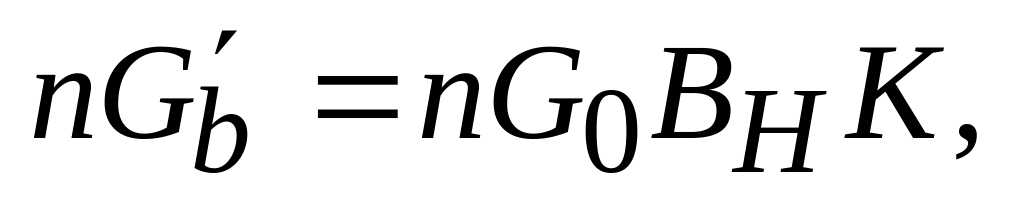

где nGb — потребность в сырье естественной влажности для обеспечения часовой производительности дробильного отделения, т/час; nG0 — проектная часовая производительность цеха обжига, т/час; Вн — норма расхода сырья естественной влажности с учетом производственных потерь, на 1 т клинкера, т; К — коэффициент сменности, выражаемый дробью, числитель которой равен числу смен работы печей, т. е. трем, а знаменатель числу смен работы дробилок.
На основании расчета осуществляется выбор дробилок по каталогам заводов-изготовителей.
Усреднение сырьевых материалов
Выбор характеристик машин для укладки материалов в усреднительные склады (штабелеукладчиков) осуществляется, исходя из способов усреднения и мощности дробильного отделения, а машин для разборки штабелей (штабелезаборщиков) — из ycловий потребности отделения помола сырья.
Приготовление сырьевой шихты. Приготовление сырьевой шихты осуществляется в агрегатах различных конструкций (шаровые мельницы, вертикальные роликовые мельницы, мельницы самоизмельчения (типа «Аэрофол») с мельницами домола и др., выбор которых связан с физическими свойствами материалов и необходимой производительностью передела приготовления сырьевой шихты, а также принимаемыми компоновочными решениями.

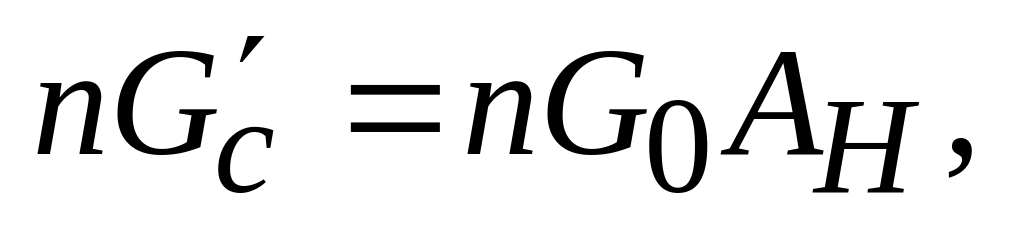

Потребная часовая производительность цеха помола сырья (по сухому веществу) определяется по формуле:
(8.24)
где nGc — потребная часовая производительность цеха помола сырья (по сухому веществу), т/час; nG0 — проектная часовая производительность цеха обжига, т/час; AH — норма удельного расхода сырья на 1 т клинкера, т, с учетом потерь сырья в производстве.

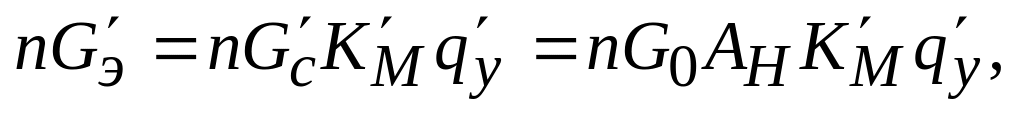

Потребная часовая производительность цеха помола сырья определяется по формуле:
(8.25)
где Gg — потребная часовая производительность цеха помола сырья, т/час; КM — коэффициент размолоспособности сырьевой шихты; qy — поправочный коэффициент на тонкость помола сырьевой шихты.
Суточная и годовая производительности цеха помола сырья должны иметь резерв, учитывающий простои помольного оборудования и цеха обжига, возможное увеличение часовой производительности агрегатов обжига клинкера до расчетной производительности.
Выбор помольных агрегатов сырья осуществляется из условий принятой технологической схемы.
