5.3. Функционирование сапр

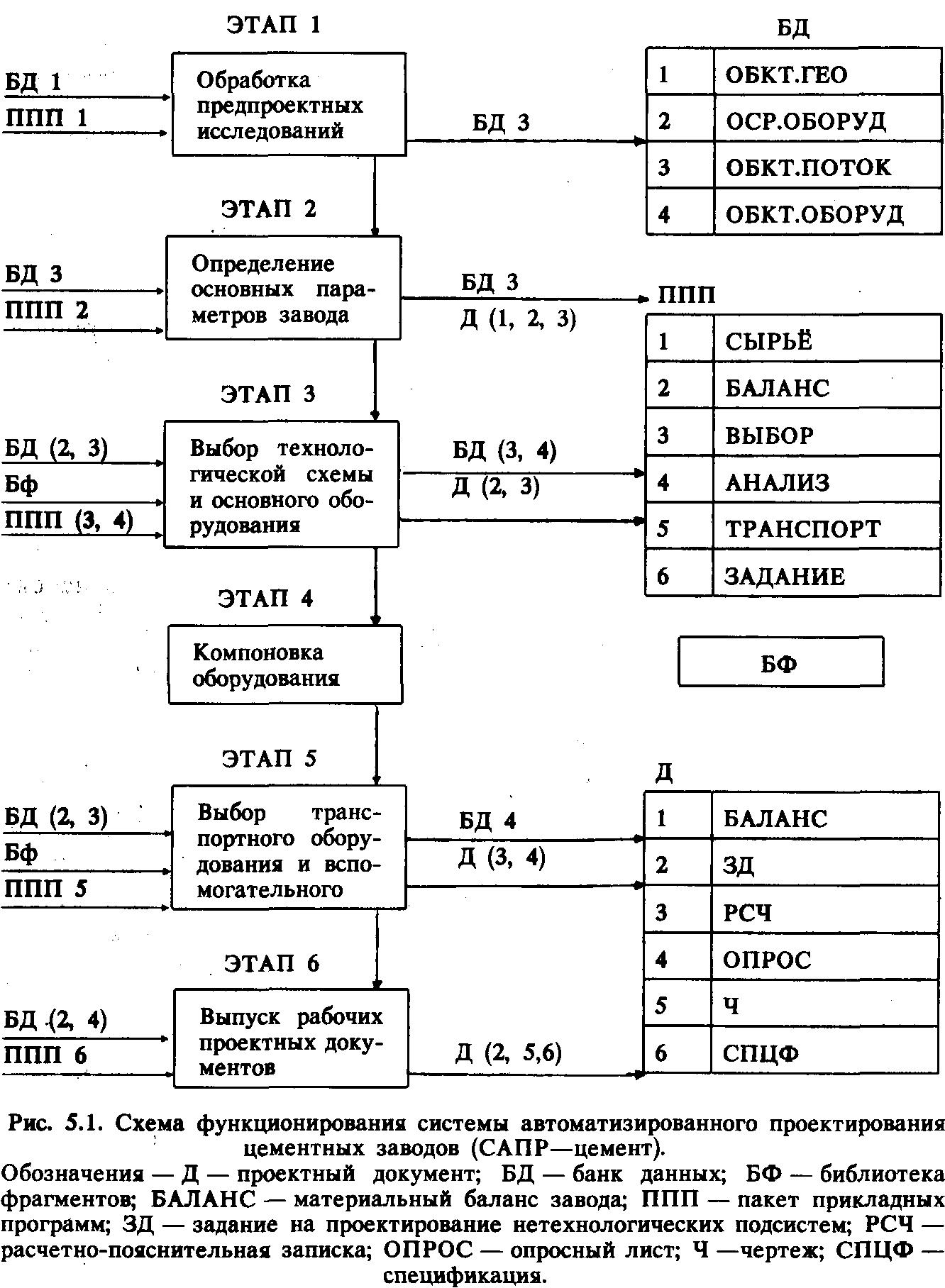

На рис. 5.1. представлена укрупненная схема функциониро­вания САПР-Цемент. Рассмотрим отдельные этапы процесса про­ектирования в режиме автоматизированного проектирования.

Этап 1. Как было сказано ранее, важнейшее требование к САПР — это детальный учет предпроектной информации и ее использование при принятии проектных решений. Проектирова­нию цементных заводов, а также переходу на новую сырьевую базу действующих заводов предшествует геологическая разведка предполагаемых месторождений сырья. На основании этой ин­формации определяются достоверные оценки запасов сырья, рас­пределение его по различным категориям качества, параметры изменчивости технологических свойств и рациональные варианты разработки карьера с учетом возможности шихтовки. На этом этапе в БД. ОБКТ. ПОТОК заносятся характеристики исходных сырьевых потоков.

Этап 2. На основании полученных характеристик сырьевых материалов определяются укрупненные показатели завода: рас­ходы технологических потоков в годовом исчислении (материаль­ный баланс завода), производительность основных переделов с учетом режима их работы, объем резервных складов, потребность во вспомогательных материалах и т. д. Полученная информация используется для предварительного технико-экономического ана­лиза варианта, а также для более детальной проработки на даль­нейших этапах проектирования. Выпускаются задания для про­ектирования карьера, внешнего транспорта и технико-экономического обоснования. Информация, характеризующая технологические потоки, заносится в БД. ОБКТ. ПОТОК.

Э т а п 3. Конкретизация технологической схемы производится на основе системотехнического анализа различных вариантов. Основными исследуемыми параметрами при этом являются по­казатели надежности схемы и уровни стабилизации показателей качества технологических процессов. Далее на основании требу­емой производительности переделов с учетом технологических характеристик перерабатываемых материалов выбираются типо­размеры оборудования и его потребное количество. Информация о выбранном оборудовании заносится в БД. ОБТК. ОБОРУД.

Этап 4. Компоновка оборудования в первой очереди САПР-Цемент производится с использованием традиционных ручных операций. Здесь определяются также трассы внутризаводских коммуникаций.

Э т а п 5. После формирования технологической схемы и ком­поновки основного технологического оборудования производится проектирование внутризаводского транспорта, систем аспирации и другого вспомогательного оборудования. Исходной информа­цией являются характеристики транспортируемых материалов, схемы трасс коммуникаций и условия окружающей среды. Вы­бираются типоразмеры оборудования и комплектующие изделия, составляются опросные листы по формам заводов-изготовителей. Данные об оборудовании заносятся в БД.

Этап 6. Основную часть оборудования, поставляемого на строящиеся цементные заводы, составляет серийное оборудова­ние, выпускаемое машиностроительными заводами. Однако це­лый ряд узлов и несложных механизмом изготавливается по чертежам, разработанным проектными организациями. В САПР-Цемент в качестве первой попытки выпуска конструкторской документации реализована программа конструирования переход­ных узлов газоходов. Кроме того, выпускается рабочая докумен­тация к проекту теплоизоляции технологических агрегатов и трубопроводов.

Завершающей стадией технологического проектирования яв­ляется выпуск заказных спецификаций и зданий на разработку смежных частей проекта: электроснабжение, КИП и автоматика, сантехника, строительные конструкции, составление смет. Исход­ной информацией для автоматизированного выпуска перечислен­ных документов являются данные о выбранном оборудовании из БД. ОБКТ. ОБОРУД.
