5 Модульна контрольна робота
Пропонуємо ознайомитись з контрольною роботою з метою дати можливість студентові визначити якість засвоєння матеріалу, виділяти з нього важливе і суттєве для вміння розуміти креслення та грамотно й швидко виконувати їх.
Модульна контрольна робота проводиться за розкладом деканату на екзаменаційній сесії.
Завдання: Побудувати аксонометричне зображення за двома заданими виглядами симетричної деталі з вирізом ¼ частини (внутрішня побудова деталі показана лініями невидимого контуру).
Зразок студентської екзаменаційної роботи представлено на рис. 5.1.
Картка-завдання:
|
Корпус СЧ 18 ГОСТ 1412-85 |

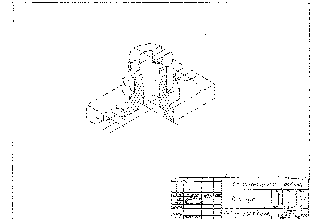

Рисунок 5.1 – Зразок студентської екзаменаційної роботи
Додаток А
КРЕСЛЯРСЬКИЙ ШРИФТ
Таблиця – Основні параметри і розміру шрифту типі А
|
Додаток Б
ДЕРЖАВНІ СТАНДАРТИ,
ЩО ЗАСТОСОВУЮТЬСЯ ПРИ ВИКОНАННІ ЗАВДАННЯ
ГОСТ 2.104-68. Основные надписи
ГОСТ 2.109-73. Основные требования к чертежам
ГОСТ 2.301-68. Форматы
ГОСТ 2.302-68. Масштабы
ГОСТ 2.303-68. Линии
ГОСТ 2.304-81. Шрифты чертежные
ГОСТ 2.305-68. Изображения – виды, разрезы, сечения
ГОСТ 2.306-68. Обозначения графических материалов и правила их нанесения на чертежах
ГОСТ 2.307-68. Нанесение размеров и предельных отклонений
ГОСТ 2.311-68. Изображение резьбы
ГОСТ 2.317-69. Аксонометрические проекции
Додаток Б
ПРОСТАНОВКА РОЗМІРІВ НА КРЕСЛЕННІ
(деякі положення з ГОСТ 2.307-68)
|
|
|
|
|
|
СПИСОК РЕКОМЕНДОВАНОЇ ЛІТЕРАТУРИ
Основна література
1. ЕСКД. Общие правила конструкторской документации. ГОСТ 2.301-68 – ГОСТ 2.320-82 .
2. Хаскин А.М. Черчение. Вища школа, 1985. – 446 с.
3. Гавров Є.В. Елементи нарисної геометрії: Курс лекцій. – Запоріжжя: ЗНТУ, 2006. – 208 с.: іл.
4. Гавров Є.В., Буличева В.Г., Бажміна Е.А. Основи інженерної графіки: Навчальний посібник. – Запоріжжя: ЗНТУ, 2005. – 146 с., іл.
5. Богданов В.Н., Малежик И.Ф., Верхола А.П. и др. Справочное руководство по черчению. – М: Машиностроение. 1989. – 864 с.
6. Верхола А.П. Словник з креслення. Навчальний посібник. – К: Вища школа. 1994. – 203 с.
7. Анисимов М.В., Анисимова Л.М. Креслення. – К: Вища школа, 1998. – 239 с.
Додаткова література
