Механізм рейки машини 252-го класу
Машина має комбіновану подачу матеріала, яка здійснюється рейкою і двома голками, які рухаються разом з нею.
М

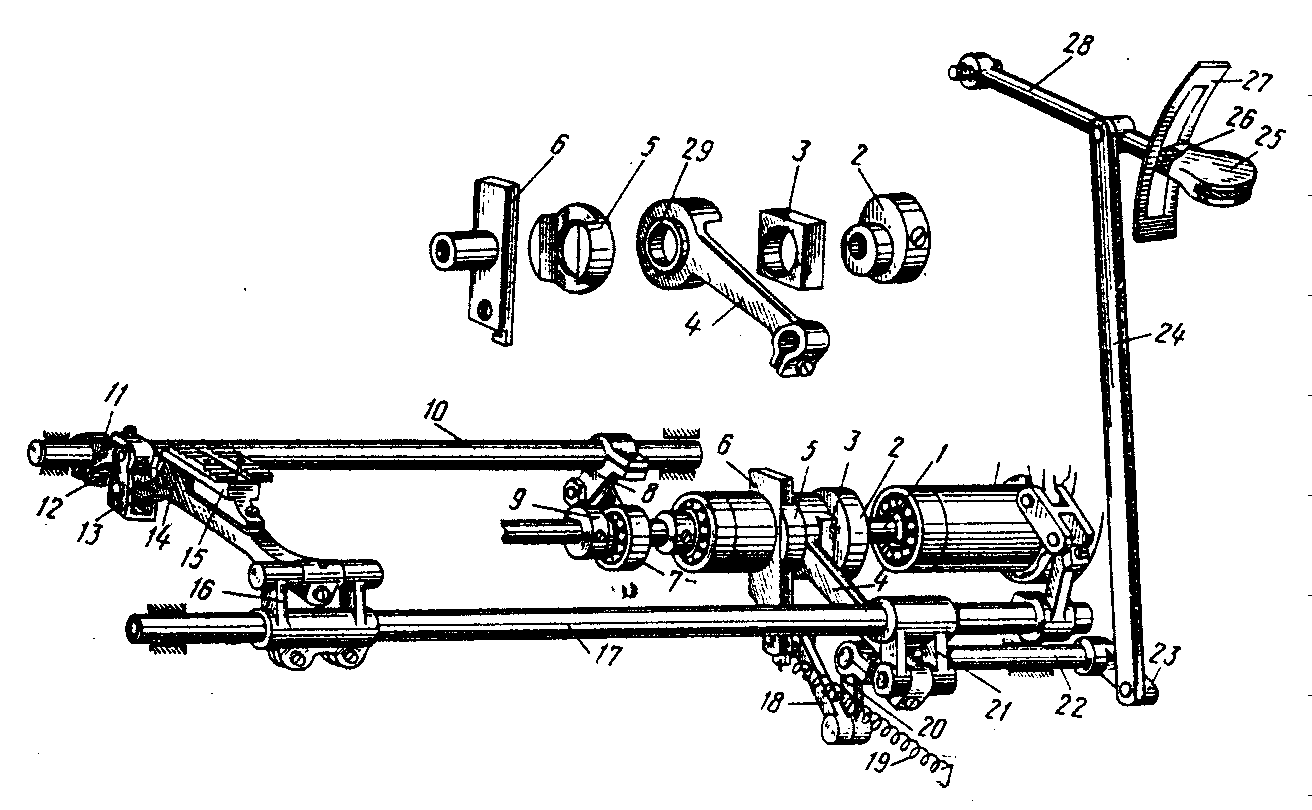

Мал. 22
Рейка 15, закріплена на ричагу 14, має так само, як і в інших машинах, два рухи, які вона отримує від нижнього вала 1. Нижній вал обертається з тією ж швидкістю, що і головний вал машини.
На валу 1 закріплений ексцентрик 9, який охоплюється головкою шатуна 7 (з голчастим підшипником). Шатун шарнірно з’єднаний з коромислом 8, закріпленим на валу підйома 10. На передньому кінці вала підйома закріплене коромисло 11, зв’язане ланкою 13 з ричагом 14 рейки.
Від ексцентрика 9 через шатун 7, коромисло 8 та інші перелічені деталі рейка отримує вертикальне переміщення.
Продовжнє переміщення рейка отримує від ексцентрика 2, закріпленого на нижньому валу 1 через деталі, які мають таку будову.
На ексцентрик 2 вдягнута манжетка 3, яка охоплюється вилкою ричага 4. Циліндричний виступ 29 головки ричала входить в отвір повзуна 5, який своїми виступами охоплює направляючу 6. Передня головка ричага 4 з’єднана з коромислом 21 вала подачі 17, на передньому кінці якого закріплено коромисло 16, шарнірно з’єднане з ричагом 14 рейки.
Хвостовик направляючої 6 входить в гніздо платформи, а нижнє плече через тягу 18 і коромисло 20 з’єднане з валом 22 регулятора кроку строчки. Вал, в свою чергу, через коромисло 23 і тягу 24 з’єднаний з ричагом 28 рукоятки 25. Сильна пружина 19 прагне повернути направляючу 6 проти годинникової стрілки і притискає рукоятку 25 до верхньої частини пластини 27, закріпленої на рукаві машини.
Крок строчки регулюється зміною кута нахилу направляючої 6 до вертикалі. Чим більший кут нахилу до вертикалі, тим більше продовжнє переміщення рейки. Для збільшення кроку строчки необхідно відвернути гайку 26 регулятора; при цьому гайка відходить від пластини 27, а пружина 19 через ричаги і тягу 24 піднімає рукоятку 25 вгору по пазу пластини 27. Кут нахилу направляючої 6 до вертикалі збільшується.
При переміщенні рукоятки 25 вниз до упора в пазу пластини 27 тяга 24 переміститься вниз, поверне коромисло 23, вал 22 і коромисло 20 за годинниковою стрілкою, а через тягу 18 поверне направляючу 6 також за годинниковою стрілкою. Направляюча 6 повернеться вправо від вертикалі, і механізм буде переміщати матеріал в зворотному напрямку, тобто на працюючого.
Величина підйома (вихода) зубців рейки над площиною голкової пластини регулюється поворотом коромисла 11 на валу підйома.
Лапка має звичайну будову. Тиск лапки на матеріал регулюється за допомогою гвинта.
Узгодженість продовжнього і поперечного переміщення рейки, а також момента переміщення матеріалу досягається відповідною установкою ексцентриків 2 і 9 на нижньому валу 1.
Порівнюючи будову механізмів рейки машин 22-А і 252-го класів, можна відзначити, що ведучі ланки (ексцентрики) механізма рейки машини 252-го класу закріплені на нижньому валу, який обертається з однаковою швидкістю з головним валом. Довжина ланок значно зменшена, що дуже важливо для швидкохідних машин.
