3. Утворення двохниткового ланцюгового переплетення

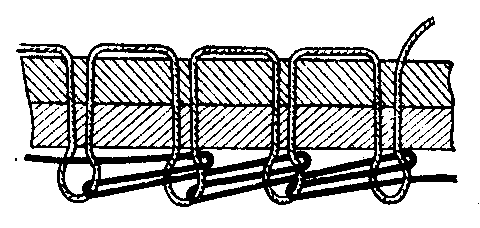

Двохниткова ланцюжкова строчка зверху представляє собою штрихову лінію, знизу – ланцюжок, який складається з трьох ниток (мал. 15). Знизу строчка получається випуклою, через що створюється потовщення у шві. Щоб запобігти потовщення шва, нижню нитку (нитку петлителя) беруть тоншою, ніж верхню, або замість неї застосовують пряжу.

Мал. 15

Двохниткова ланцюжкова строчка в два рази еластичніша човникової. В продовжньому напрямку вони може розтягуватись на 30 – 35 %. Так строчку застосовують для операцій, які вимагають великої еластичності шва (наприклад, вистьобування ватних прокладок, зшивання бокових зрізів і зрізів рукавів чоловічих сорочок, зшивання середніх зрізів брюк, обробка трикотажних деталей і виробів, виготовлення петель на верхньому одязі і т.ін.).

Строчку двохниткового ланцюжкового стібка можна розпустити, витягнувши із останньої петлі голки кінець нитки петлителя і потягнувши за нього; верхню нитку витягають окремо. При обриванні верхньої нитки в середині строчки розпускання від місця обриву ускладнюється. Витрати ниток на цю строчку в 2,3 рази більші, ніж на човникову.

Швейні машини двохниткового ланцюжкового стібка знаходять все більше застосування в швейній промисловості у зв’язку з необхідністю пошиття виробів із трикотажних полотен і з матеріалів, які містять еластичні синтетичні волокна.

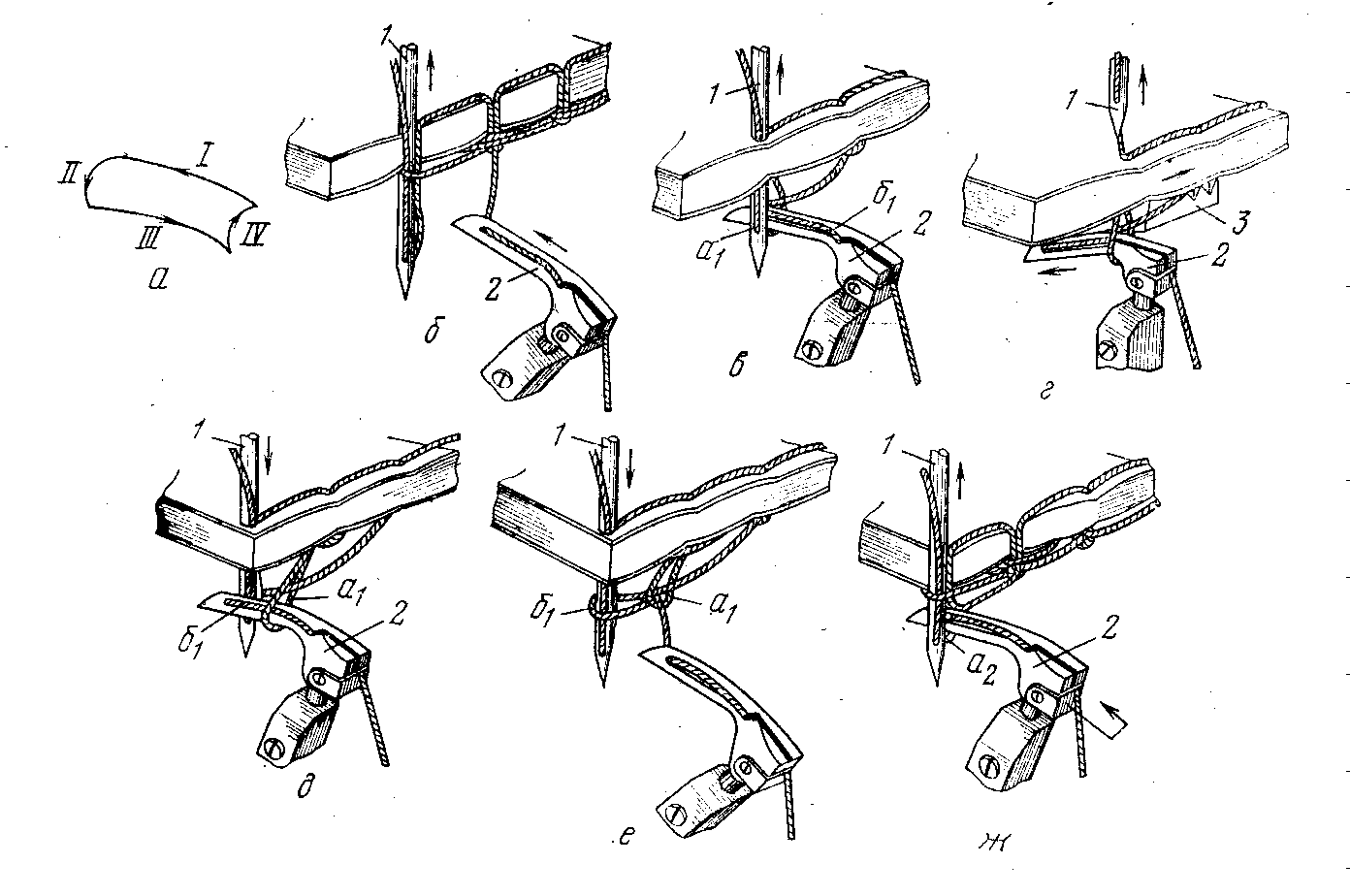

В процесі утворення стібка приймають участь голка, петлитель, рейка, лапка, ниткоподавач. Петлитель виконує складний просторовий рух (мал. 16, а), рухаючись двічі поперек строчки і два рази вздовж строчки.

Процес утворення стібка можна розділити на декілька етапів.

Етап 1. Голка 1 (мал. 16, б) проколює матеріал і опускається в крайнє нижнє положення, в цей момент петлитель 2 рухається поперек строчки.

Е

тап 2. Голка 1 (мал. 16, в), піднімаючись з крайнього нижнього положення на 2 – 2,5 мм, утворює петлю а₁, в яку входить петлитель 2 і вводить свою петлю б₁.

Мал. 16

Етап 3. Голка 1 (мал. 16, г) піднімається і виходить із матеріалу, ниткоподавач змотує з бабіни нитку, довжина якої рівна довжині нитки, використаної на стібок, рейка 3 піднімається і пересуває матеріал на довжину стібка. Петлитель 2 рухається вздовж лінії строчки (до працюючого), попередній стібок остаточно затягується.

Етап 4. Голка 1 (мал. 16, д) проколює матеріал і входить в петлю б₁ петлителя 2, який в цей момент рухається поперек лінії строчки, причому петля а₁ голки утримується на петлителі в нахиленому положенні.

Етап 5. Голка 1 (мал. 16, е) продовжує опускатись вниз, ниткоподавач звільняє нитку меншої довжини, і проходить скорочення петлі а₁ голки. Голка перетягує нитку попередньої петлі, попередньо затягуючи стібок. Нижня нитка звільняється нижнім ниткоподавачем, і петля б₁ петлителя, вдягнута на голку, підтягується до матеріалу петлею а₁ голки.

Етап 6. Петлитель 2 (мал.16, ж) рухається вздовж строчки (від працюючого), далі поперек строчки і входить в петлю а₂ голки 1, яка піднімається з крайнього нижнього положення на 2 – 2,5 мм; далі процес повторюється.

Д

ля обметування зрізів деталей швейних виробів із матеріалів костюмної і пальтової груп частіше всього застосовують двохниткову ланцюжкову обметувальну строчку (мал. 17).

П

Мал. 17

ри утворенні стібка в петлю 1 верхньої нитки вводиться петля 3 нижньої нитки, охоплюючи зрізи матеріалів, а в петлю 3 вводиться петля 2 верхньої нитки.

В утворенні двохниткового ланцюжкового обметувального стібка приймають участь такі робочі органи машини: голка 1 (мал. 18), яка заправляється верхньою ниткою, лівий петлитель 2, який заправляється нижньою ниткою, ширитель 3, рейка, лапка і механізм ножів, який виконує обрізання зрізів деталей виробів перед обметуванням.

Етап 1. Голка 1 (мал. 18, а) опускається в крайнє нижнє положення, лівий петлитель 2 знаходиться зліва, а ширитель 3 праворуч.

Етап 2. Голка 1 (мал. 18, б) піднімається з крайнього нижнього положення на 2,5 – 3 мм і утворює петлю, в яку, рухаючись зліва направо, входить лівий петлитель 2.

Мал. 18

Етап 3. Лівий петлитель 2, продовжуючи рух вправо, зустрічається з ширителем 3, який рухається йому назустріч, і захоплює петлю лівого петлителя. Голка 1 (мал. 18, в) в цей момент виходить із матеріалів, рейки піднімаються і переміщують матеріали на довжину стібка.

Етап 4. Ширитель 3 (мал. 18, г) піднімається над голковою пластиною і ставить петлю лівого петлителя 2 на лінію руху голки 1, яка починає рухатися вниз.

Етап 5. Голка 1 (мал. 18, д) входить в петлю лівого петлителя 2, проколює матеріали і починає опускатися вниз. В цей час лівий петлитель 2 рухається вліво, а ширитель 3 – вправо. Після цього процес утворення стібка повторюється. Нитки переплітаються на пальці лапки при переміщенні матеріалів, затягнуті петлі зісковзають з пальця лапки і охоплюють матеріали, не стягуючи зрізи.
