Технология изготовления цилиндрических зубчатых колес I и п типов 7-8 степени точности.
При изготовлении ЗК 7-8 степеней точности после штамповки заготовки производят нормализацию и отпуск, затем чистовую и черновую токарную обработку, при этом коробления вызванные термообработкой будут в допустимых пределах для этих степеней точности. После нарезания зубьев в тех. проц. вводится операция шевингования зубьев до термообработки обеспечивающую 6 степ. точности последующая термообработка (цементование, закалка, отпуск) снижает точность зубьев на одну степень, в результате будет обеспечена 7-8 степень точности. Однако при термообработке возможно снижение степени точности более чем на одну степень, поэтому для колес 7 степени точности в конце маршрута в конце обработки вводится однократное шлифование зубьев после шлифования по наружному диаметру, торцу и внутреннему отверстию.
заготовка – штамповка
материал – 18ХГТ
№ |
Содержание операций |

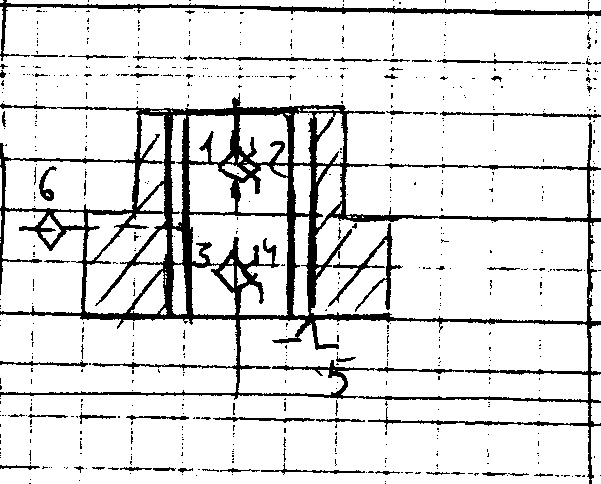

Эскиз обработки, схема базирования |
Оборудование |
1. |
ТО (нормализация, отпуск) |
|
|
2. |
Токарная предварительная черновая и чистовая обработка с одной стороны по наружному диаметра, торцу, отверстию |
|
Револьверный станок, патронный полуавтомат, станок с ЧПУ |
3. |
Токарная обработка с другой стороны (отверстие, торец, наружный диаметр под чистовую обработку) |
|
----------//------//---------- |
4. |
Протачивание шлицевого отверстия |
|
Вертикально-протяжной станок |
5. |
Зачистка заусенцев на торцах шлицевых отверстий |
|
Станок для зачистки заусенцев |
6. |
Чистовая токарная обработка базового торца и наружной поверхности венца, обработка второго торца |
|
|
7. |
Черновое нарезание зубьев |
|
Зубофрезерный станок |
8. |
Чистовое нарезание зубьев |
-----//-----//----- |
------//-----//------ |
9. |
Зубозакругление |
|
Зубозакруглязщий станок |
10. |
Шевингование и притирка зубьев |

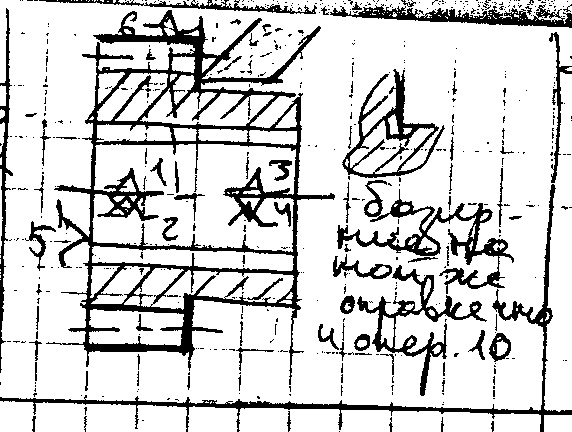

Базирование на оправке |
Шевинговальный станок |
11. |
Шлифование наружного диаметра и противоположного базовому торца |
|
Торцекруглошлифовальны станок |
12. |
Контроль |
|
|
13. |
ТО (цементация, закалка, отпуск) |
|
|
14. |
Шлифование отверстия по малому диаметру шлицев и базового торца |
|
Внутришлифовальный станок |
15. |
Шлифование торца ступицы |
|
Плоскошлифовальный станок |
16. |
Однократное шлифование зубьев |
Базирование на оправке по малому диаметру шлицов |
Зубошлифовальный станок |
17. |
Контроль |
|
|
