6.4 Противофильтрационные устройства в основании плотины
Конструкция противофильтрационных устройств в основании плотины зависит от характеристики проницаемых грунтов.
1. Мощность проницаемых (коэффициент фильтрации грунтов основания ко больше коэффициента фильтрации тела плотины или ее противофильтрационного элемента к0>кт или к0>кя) грунтов (алювий, деллювий, эллювий) велика, и практически водоупор находится на недосягаемой для шпунтовой стенки, грунтовой стенки или даже инъекционной завесы глубине.
В этом случае в основании может устраиваться «висячая» инъекционная завеса или завеса, доведенная до водоупора, если плотина имеет ядро или диафрагму. Глубина завесы (0,5-1)Н, где H- напор на сооружение (рисунок 32).
Если плотина однородная или с экраном может устраиваться понур (рисунок 33), то длина понура определяется на основе фильтрационных расчетов. В первом приближении Lnoн=(1,5-2,5)H. Толщина глиняного понура 0,5-1 м, по мере приближения к экрану увеличивается до 1-2 м. Толщина понура проверяется по допустимому градиенту Jdon=3-10.
где АН - разность давлений на понур сверху и снизу. Устанавливается по эпюре противодавления.

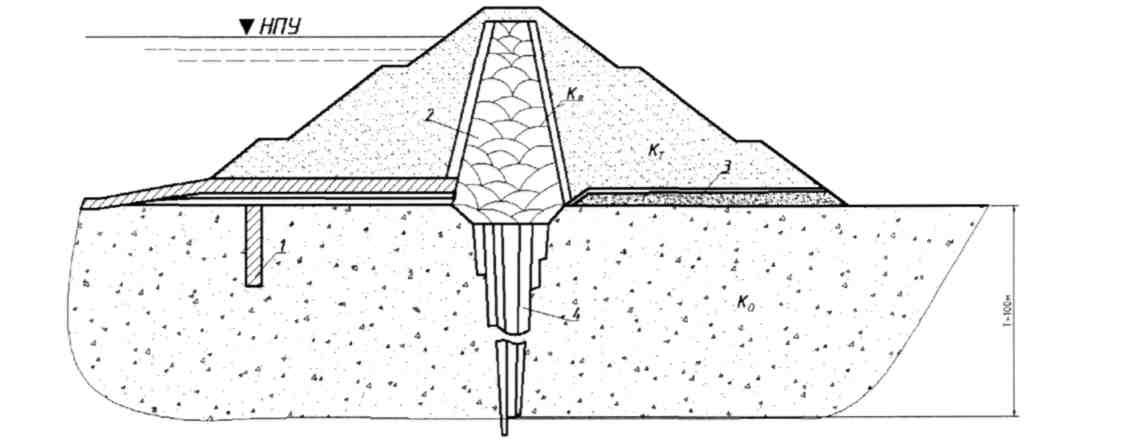

Рисунок 32 - Плотина с иньекционной завесой: 1 - бетонный зуб; 2 - ядро; 3 - горизонтальный дренаж; 4 - инъекционная завеса
2. Мощность проницаемых аллювиальных отложений такова, что их можно пересечь шпунтовой стенкой (до 40 м), грунтовой стенкой (до 80 м) или инъекционной завесой (до 100-200). В этом случае устройство этих противофильтрационных конструкций возможно при строительстве плотины с грунтовым ядром или экраном, а также с негрунтовым экраном или диафрагмой (рисунок 33).
3. Мощность проницаемых отложений мала (до 10-20 м). Возможно применение разнообразных устройств в основании плотины.

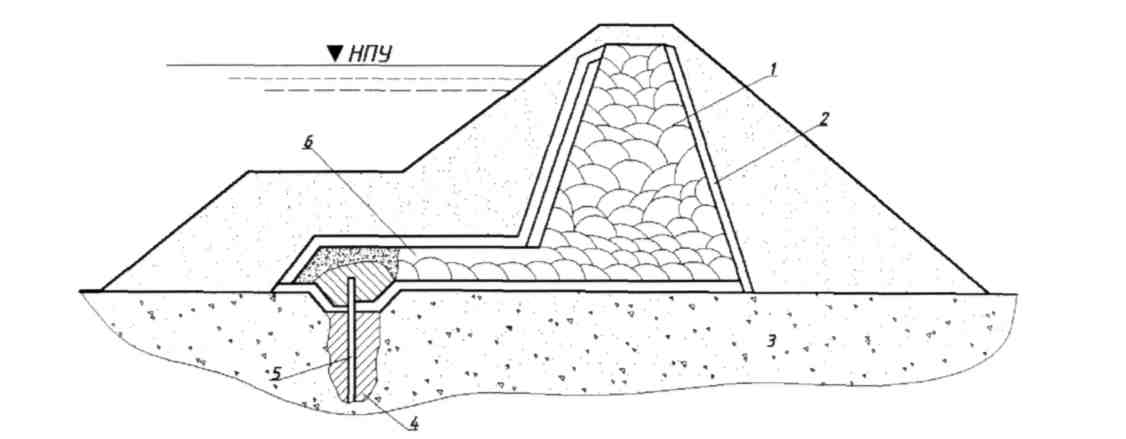

Рисунок 33 - Плотина с грунтовым ядром и стенкой:
1 - глиняное ядро; 2 - фильтр; 3 - аллювий; 4 - зона бетонитового раствора;
5 - армобетонная стенка 0,6 м; 6 - понур

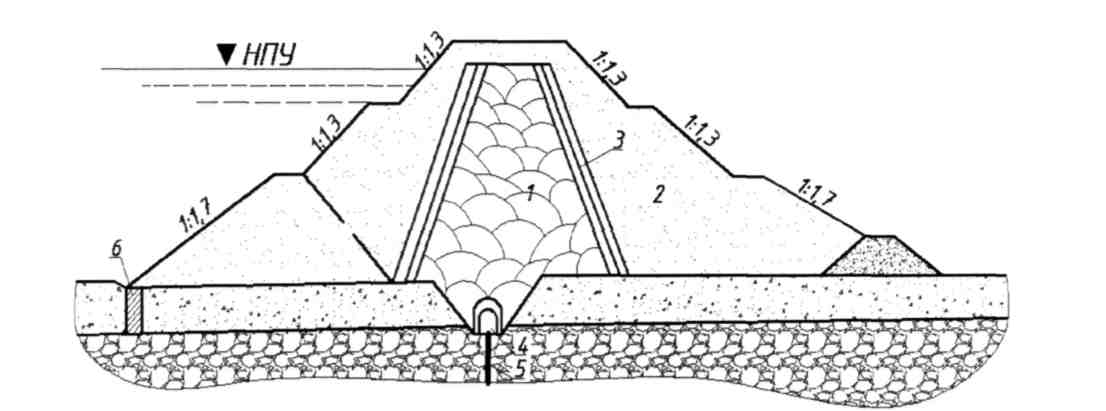

Рисунок 34 - Плотина с ядром и зубом:
1 - ядро; 2 - каменная наброска; 3 - переходные зоны; 4 - цементационная галерея;
5 - цементационная завеса; 6 - бетонная стенка-диафрагма
При проектировании плотины с ядром возможна выемка проницаемого аллювия и сопряжения ядра непосредственно с водоупором в виде замка из материала ядра или бетона (рисунок 34).
При подготовке основания во всех случаях следует предусматривать удаление растительного слоя на глубину от 0,3 до 1 м.
6.5 Сопряжение упорных призм грунтовых плотин с основанием
Возводить упорные призмы из значительно более прочного (со значениями φ и C) материала, чем основание, не всегда целесообразно, идти на это следует только при отсутствии менее прочного и более дешевого материала. В
этом случае необходимо предусмотреть мероприятия повышения прочности и снижения деформируемости основания созданием дренажа.
Если в основании залегают равнопрочные телу упорных призм грунты, в этом случае следует убрать только растительный слой.
В случае скального основания, прикрытого рыхлыми небольшой мощности отложениями, должны быть определены прочностные показатели отложений. Если эти показатели (<р и С) ниже, чем у грунта упорных призм, то рыхлые отложения должны быть убраны.
