5.2 Назначение основных размеров профиля плотины
Форма профиля плотины - обычно неравнобокая трапеция, стороны которой, т.е. откосы, прямолинейны или представляют собой ломаные линии, уполаживающиеся книзу (рисунок 13).
Уклоны и форма откосов плотины назначаются в зависимости от высоты ее и рода грунта, из которого они выполнены, от свойств основания и фильтрационных условий. В современной практике откосы подвергаются статическому расчету, обязательному для проектов плотин высотой более 25-30м при всех видах оснований, а при основаниях слабых - для плотин высотой более 10 м. Для предварительной ориентировки можно пользоваться заимствованными из практики плотиностроения данными табл.1 в примерных величинах откосов однородных плотин из песчано-глинистого грунта при плотных грунтах оснований.
Таблица 1 - Примерные откосы земляных плотин
Высота плотины, м |
Верховой откос
|
Низовой откос т2 |
|
без дренажа |
с дренажом |
||
5-10 |
2,5 |
2,0 |
1,5-2,0 |
11-15 |
2,75-3,0 |
2,5 |
2,0-2,25 |
15-20 |
3,0-3,25 |
2,5-2,75 |
2,25-2,5 |
20-30 |
3,25-3,5 |
2,75-3,0 |
2,5-2,75 |
Верховой откос делается обычно более пологим, что объясняется тем, что он насыщен водой почти на всю высоту и устраивается обычно из водонепроницаемого суглинистого или глинистого грунта. Пологость откосов вообще должна возрастать с увеличением высоты плотины, но в этом случае переходят к ломаному очертанию откосов, увеличивая пологость их книзу. В производственном отношении такое очертание усложняет работы, но дает экономию в объеме тела плотины.

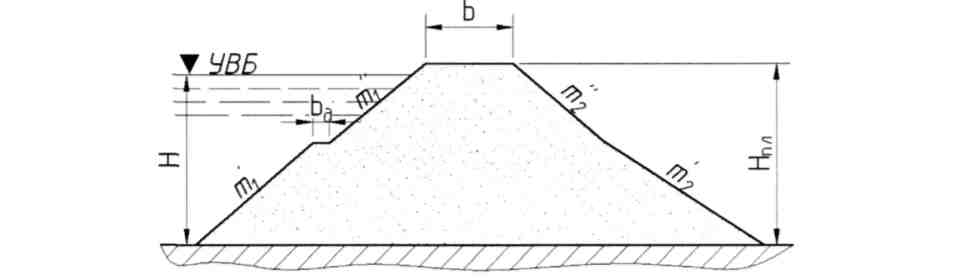

Рисунок 13 - Схема профиля плотины с переменной крутизной откосов
Нередко на откосах плотин высотой более 20 м (в частности в местах перелома уклона откосов) устраивают горизонтальные площадки - бермы (нем. Berme), имеющие назначение уменьшить средний уклон откоса, служить упором для вышележащей части откоса или одежды последнего, безопасно отводить поступающие сверху ливневые и дождевые воды и, наконец, облегчать производство ремонта одежды откосов и осмотр ее в период эксплуатации плотины. Обычно бермы располагают не чаще чем через 9-15 м по высоте, а в невысоких плотинах вообще не устраивают.
Ширина берм обычно 1,5-2 м, но достигает и 6 м; наружный край бермы делается выше внутреннего во избежание перелива дождевой воды на нижележащую часть откоса. Для отвода воды у внутреннего края бермы устраивают кювет, по которому собранная бермой вода отводится или в систему дренажа плотины или к сборным лоткам на откосах берегов (рисунок 14).

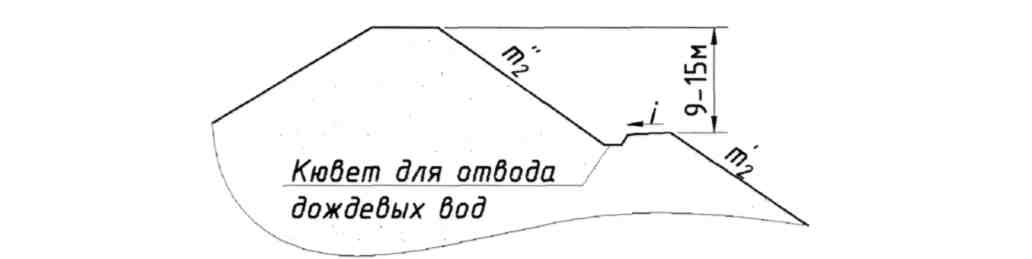

Рисунок 14 - Схема устройства бермы на низовом откосе
Гребень плотины предназначается для сообщения по плотине. В зависимости от этого назначают и ширину его, руководствуясь нормами для проектирования дорог и мостов и ожидаемым характером движения по плотине. Минимальная ширина гребня обычно 3-4 м, при двустороннем движении по плотине - 6-8 м и более. В крупных современных плотинах ширина гребня достигает 10-12 м и более.
Возвышение гребня над горизонтом воды верхнего бьефа принимается в зависимости от высоты ожидаемой волны и высоты ее вкатывания по откосу; определяется согласно п.4 настоящего раздела. Обычно возвышение гребня принимается равным не менее 2-2,5 м, а в ответственных больших плотинах до 3-5 м и более.
