4.Література:

Кацман М.М. “Электрические машины” М.”Высшая школа”1990, стор 125-130

Практична робота № 5

Тема: Розрахунок конденсатора і пуск трифазного АД в однофазному режимі

1. Мета роботи: Розвинення практичних навиків в розробці схеми пуску трифазного АД в однофазному режимі

2. Порядок виконання роботи:

2.1 Розробити та накреслити схему пуску трифазного АД в однофазному режимі

2.2 Розрахувати ємність, яка необхідна для пуску трифазного АД в однофазному режимі:

2.3 Скласти схему пуску трифазного АД в однофазному режимі

2.4 Переконатися в працездатності схеми

3. Оформити звіт. Зробити висновки по роботі

4.Література:

Кацман М.М. “Электрические машины” М.”Высшая школа”1990, стор 125-130

Практична робота № 6

Тема:Вибір типу та розрахунок потужності електродвигунів

1. Мета роботи: Розвинення практичних навиків в розрахунку потужності електродвигунів

2. Порядок виконання роботи:

2.1 За вхідними даними розрахувати еквивалентну потужність двигуна

Таблиця навантаження двигуна: (приклад)

Таблиця 1

.t, хв	2	2	5	4	1	2
P, кВт	2	3	1	2	4	2

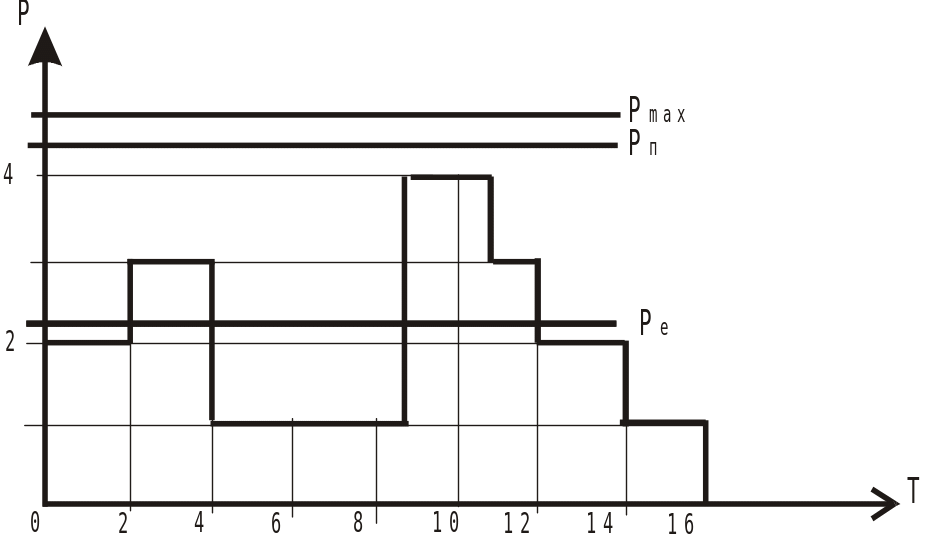

Графік навантаження двигуна:

2.2 Розраховуємо еквівалентну потужність:

Вибираємо з довідника двигун, що має більшу потужність:

Тип	Рном	.nном	η	Cosφ				J
	кВт	Об/хв	%					Нмс2
4А100S2У3	2,2	1440	81.0	0.73	5.0	2,0	2,2	0,16

Відмічаємо номінальну потужність двигуна на діаграмі:

.

Перевіряємо вибраний двигун на перевантаження та пусковий момент.

Відмічаємо максимальну та пускову потужність двигуна на діаграмі:

3. Оформити звіт Зробити висновки щодо можливості використання розрахованого двигуна

4.Література:

Кацман М.М. “Электрические машины” М.”Высшая школа”1990, стор 125-130

Практична робота № 7

Тема: Розробка схем релейно-контактного управління

1. Мета роботи: Розвинення практичних навиків в розробці схем релейно-контактного управління

2. Порядок виконання роботи

2.1 За завданням викладача розробити схему

2.2 Вибрати необхідне обладнання для схеми

2.3 Зробити висновки по роботі

3. Оформити звіт Зробити висновки щодо можливості використання розрахованого двигуна

4.Література:

Кацман М.М. “Электрические машины” М.”Высшая школа”1990, стор 125-130

Приклаи схем релейно-контактного управління

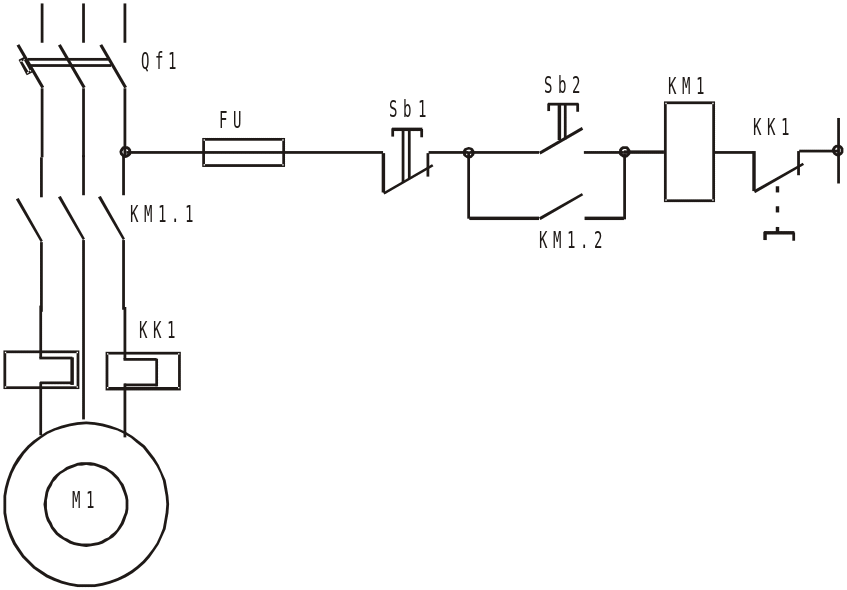

Схема нереверсивного пуску АД.

Схема реверсивного пуску АД.

Практична робота № 8

Тема: Побудова розімкненої схеми управління електроприводом

1. Мета роботи: Розвинення практичних навиків в побудові розімкненої схеми управління електроприводом

2. Порядок виконання роботи:

2.1 За вхідними даними побудувати розімкнену схему управління електроприводом тех. обладнання

2.2 Вибрати необхідне обладнання

2.3 Зробити висновки по роботі

3. Оформити звіт Зробити висновки щодо можливості використання розробленої схеми
