Значение коэффициента к

Таблица 16

Породы древесины	Состояние древесины
	сухая	свежесрубленная, влажная и на корню
Слабые породы (осина)...... Породы средней крепости (сосна, ель)............... Крепкие породы (дуб, клен, бук, ясень, береза)..........	0,80 1,00 1,60	1,00 1,25 2,00

Пример. Требуется подорвать контактным зарядом свежесруб­ленное сосновое бревно диаметром 35 см. Определяем вес заряда по формуле (1)

С = KD² = 1,25-35²= 1530 г.

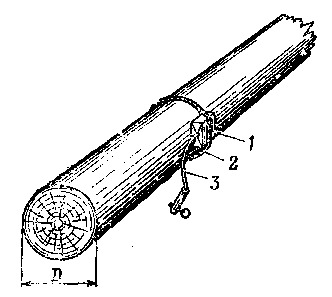

Рис. 65.Подрывание бревна со­средоточенным зарядом:

/ — заряд; 2 — проволока (шпагат);

3 — зажигательная трубка

Учитывая, что диаметр бревна больше 30 см, умножаем вес заряда на ^D/30

С, = 1530^D/30 = 1530³⁵/30 = 1785 г.

Округляем до 1800 г (четыре больших и одна малая или девять малых тротиловых шашек).

Заряд должен прочно прикрепляться к подрываемому бревну вплотную без зазора (рис. 51). При валке деревьев с корня заряд следует прикреплять

с той стороны, в которую нужно свалить дерево. Для более плотного при­легания заряда на дереве может быть сделана стес­ка.

При подрывании бре­вен пластичным ВВ (пластит-4) целесообраз­но применять коль­цевые заряды в обо­лочках, охваты­вающие бревно по всему периметру (рис. 1), В этом случае вес заря­да, определенный по фор­муле (1), уменьшаеться на ¹/з.

Вес контактного заряда, необходимого для пере­бивания бруса, определяется по формуле

С = КF (формула 2)

где С и К — то же, что в формуле (1);

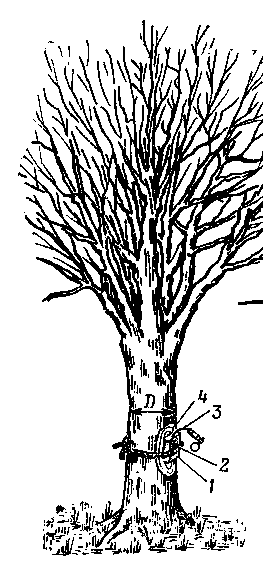

Рис. 66. Валка де­рева с корня

(стрелкой указано направление вал­ки):

1 — заряд; 2 — веревка (шпагат);

3 — зажигательная трубка; 4 —стеска

\

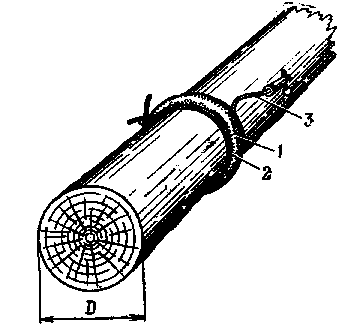

Рис. 67. Подрывание бревна кольцевым зарядом из пластичного ВВ:1 — заряд из пластита-4 в оболочке; 2 —• шпагат;

3 — зажигательная трубка

Р—площадь поперечного сечения бруса в квадратных сантиметрах.

При толщине бруса Н более 30 см (измеряется в на­правлении действия взрыва) вес заряда умножается на

величину ^h/30. Составные брусья при расчете зарядов принимаются за целые.

Пример. Требуется подорвать контактным зарядом сухой сосно­вый брус шириной 40 см и толщиной 32 см (площадь поперечного сечения Р = 40-32 =г. 1280 см>-\

Определяем вес заряда по формуле

С = КF= 1*1280 = 1280 г.

Учитывая, что толщина бруса больше 30 см, умножаем вес за-

Л ряда на ^h/30.

С, = 1280* ^h/30 = 1280*32/30 = 1365 г.

Округляем до 1400 г (три больших и одна малая или семь малых тротиловых шашек).

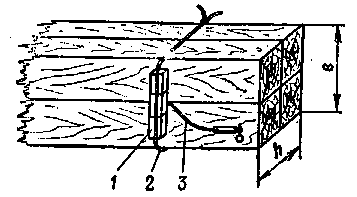

Рис. 68. Подрывание составного деревянного бруса:

1 — заряд; 2 — шпагат(проволока); 3 - зажигательная трубка

Заряд располагается на брусе обычно поперек его широкой грани (рис.54).

Деревянные балки двутаврового сечения наиболее целесообразно подрывать фигурными зарядами (рис. 68). Вес каждой составной части фигурного за­ряда определяется по формуле (2). Части фигурных зарядов, не примыкающие одна к другой вплотную, дол­жны соединяться между собой соединительными шаш­ками. Вес соединительных шашек не включается в рас­четный вес заряда.

Балка двутаврового сечения может быть подорвана также двумя отдельными сосредоточенными зарядами, располагаемыми в углах, образуемых верхним и ниж­ним поясами с вертикальной стенкой (рис. 69). По весу каждый из этих зарядов принимается вдвое боль­шим по сравнению с зарядом, определенным по усло­вию перебивания соответствующего пояса как отдель­ного бруса.

Подрывание пакетов бревен и сосредоточенных кустов свай (рис.70) производится сосредоточенными зарядами. Вес заряда, необходимого для

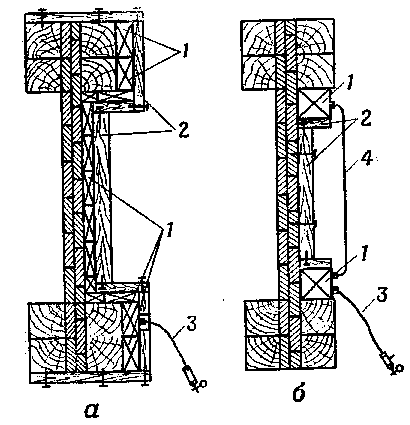

Рис.69.Подрывание деревянных балок двутаврового сечения:

а — фигурным зарядом; б — сосредоточенными зарядами; 1 — заряды; 2 — дощатые крепления зарядов; 3 — зажигательные трубки; 4 — отрезок детонирую­щего шнура с капсюлями-детонаторами на концах

перебивания пакета бревен (куста свай), определяется по формуле (1); в качестве расчетного диаметра прини­мается общий наибольший диаметр пакета в сантиметрах. При подрывании плоских пакетов более чем из двух бревен (рис. 71) заряды целесооб­разно располагать. Расчет заря­дов в этом случае производится по формуле (2); за расчетную площадь поперечного сече­ния пакета принимается площадь описанного около него прямоугольника.

Пакет из двух бревен подры­вается сосредоточенным зарядом (рис. 72), рассчитанным на перебивание одного (более толстого) бревна и закладывае­мым в паз.

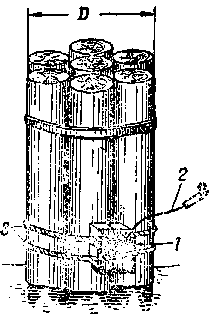

Рис.70 Подрывание со­средоточенного куста свай контактным заря­дом:

1 — заряд; 2 — зажигатель­ная трубка; 3 — веревка (проволока)

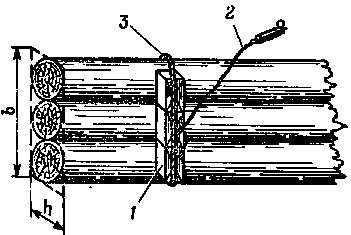

Рис. 71 Подрывание плоского пакета бревен наружным зарядом:

1 — заряд; 2 — зажигательная трубка; 3 —• веревка (проволока)

Пример. Требуется подорвать сосредоточенный куст сухих сосновых свай, имеющий общий наибольший диаметр 60 см.

Определяем вес заряда по формуле (1)

С = KD²=1х60² = 3600 г.

Учитывая, что диаметр куста свай больше 30 см, умножаем вес заряда на D/30:

Сх1 — 3600хD/30 = 7200 г (восемнадцать больших тротиловых шашек).

При подрывании одиночных бревен, брусьев и пакетов бревен (сосредоточенных кустов свай) кон­тактными зарядами под водой величины этих зарядов, определенные по формулам (1) и (2), уменьшаются в два раза.

Указанное правило справедливо лишь в тех случаях, когда глубина погружения заряда в воду равна «ли больше удвоенной толщины подрываемого элемента. При меньших заглублениях зарядов их вели­чина определяется по условиям подрывания элементов в воздухе.

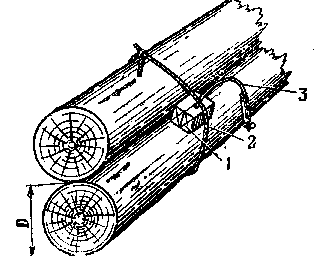

Рис.72. Подрывание пакета из двух бревен:

/ — заряд; 2 — шпагат (проволока);

3 — зажигательная трубка

Пример. Требуется подо­рвать под водой на глубине 60 см контактным зарядом сосновую сваю диаметром 28 см.

Определяем вес заряда по формуле

С = КD²= 1,25-28² = 980 г.

Учитывая, что заряд рас­полагается под водой на глубине более удвоенной толщины сваи, уменьшаем его в два раза:

C₁= 980 : 2 = 490 г.

Округляем до 600 г (одна большая и одна малая или три малых тротиловых шашки).

Неконтактные заряды целесообразно применять для подрывания групп деревянных элементов (рис. 73), расположенных на некоторых расстояниях один от другого (рассредоточенные кусты свай, свайные опоры).

Вес неконтактного заряда, необходимого для пере­бивания любого деревянного элемента, определяется по формуле

С = 30KDr²,

где С — вес заряда в килограммах;

K—коэффициент, зависящий от породы и влаж­ности древесины; подрываемых элементов в метрах; г—расстояние от центра заряда до оси наиболее удаленного элемента в метрах.

Пример. Требуется подорвать неконтактным зарядом двухряд­ную свайную опору моста (см. рис. 59). Расстояние от центра заряда до наиболее удаленной

сваи, имеющей диаметр 30 см, равно 1,5 м; сваи сосновые сухие.

Определяем вес заряда по формуле (3)

С = 30KDr² = 30*1,0*0,30*1,5² = 20 кг.

При подрывании деревянных элементов неконтактными зарядами под водой вес зарядов, определенный по формуле (3) при величине K, соответствующей влажному состоянию древесины, уменьшается в два раза.

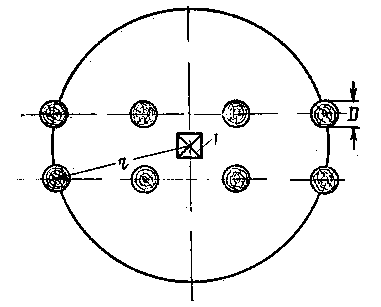

Рис.73. Подрывание рассредоточенного куста свай неконтактным зарядом:

/ — заряд; r — радиус разрушения

Э то правило справедливо только в тех случаях, когда глубина погружения заряда равна или больше половины расчетного рас­стояния г (расстояния от центра заряда до оси наи­более удаленного из подрываемых элементов). При меньшем заглублении зарядов их вес определяется по условиям подрывания деревянных элементов в воздухе.

Пример. Требуется подорвать неконтактным подводным зарядом свайную опору моста.

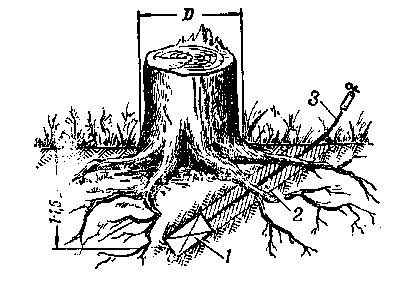

Рис. 74. Подрывание (выкорчевывание)

пня: 1— заряд; 2 — забивка; 3 — зажигательная

трубка

Расстояние от центра заряда до наиболее удаленной сваи, имеющей диаметр 28 см, равно 1,75 м; глубина погружения заряда 1,0 м; сваи сосновые. Определяем вес заряда по формуле (3)

С – 30KDr² = 30*1,25*0,28*1,75² = 32 кг,

Учитывая, что глубина погружения заряда больше половины рас­четного расстояния, уменьшаем заряд в два раза, т. е. прини­маем С=16 кг.

Корчевка пней производится взрывами сосредо­точенных зарядов, закладываемых в грунт между кор­нями. Вес заряда, необходимого для выкорчевывания пня, зависит от породы дерева, свежести пня, развития корней, прочности грунта и пр. Ориентировочно он мо­жет быть определен из расчета 10—15 г ВВ на каж­дый сантиметр диаметра пня у поверхно­сти земли. Принятый из этого расчета вес заряда должен быть уточнен пробными взрывами.

Заряд для корчевания закладывается под се­редину пня на глубину 1,0—1,5 его диаметра. Для закладки заряда при помощи лома, лопаты или ручного земляного бура выделывается скважина необходимого диаметра, которая заряжается не более чем на одну треть ее длины (рис. 74). При наличии стержневого корня заряд должен прилегать вплотную к нему. Забивка скважин обязательна.
