Подрывные машинки

В настоящее время выпускаются конденсаторные подрывные машинки, у которых источником тока для электровзрывной сети служит зарядный конденсатор (конденсатор-накопитель). Принцип действия конденсаторных машинок заключается в медленном (в течение 10-20 с) накапливании электрической энергии, получаемой от маломощного источника тока, с последующей мгновенной отда­чей ее во взрывную сеть.

По принципу питания конденсаторные подрывные машинки де­лятся на индукторные, аккумуляторные и батарейные.

В подрывном деле предпочтение отдается индукторным конден­саторным подрывным машинкам, как более мощным и удобным в эксплуатации.

Конденсаторная подрывная машинка КПМ-1А

Работа подрывной машинки КПМ-1 А происходит сле­дующим образом. При вставлении приводной ручки в машинку

контакты разрядного сопротивления 3, 4 размыкаются, отключая конденсатор-накопитель 9. При вращении приводной ручки по на­правлению движения часовой стрелки автоматический контакт 15 замыкается и подключает конденсатор-накопитель на зарядку.

Напряжение индуктора 12, развиваемое в результате вращения ручки, повышается при помощи трансформатора 10. Повышенное напряжение подается на выпрямитель, работающий по схеме уд­воения напряжения и состоящий из конденсатора удвоения 8 и се­леновых выпрямителей 13. Выпрямленный ток через автоматиче­ский контакт 15 заряжает конденсатор-накопитель.

Когда напряжение на конденсаторе-накопителе достигает вели­чины 1500 В, неоновая лампочка-индикатор 11 начинает светиться, сигнализируя о готовности машинки к производству взрыва.

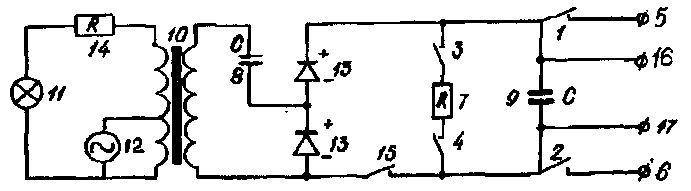

Рис. 61. Электрическая схема конденсаторной подрывной машинки КПМ-1 А: 1,2- линейные контакты; 3,4 - контакты разрядного сопротивления; 5,6 - линей­ные зажимы; 7 - разрядное сопротивление; 8 - конденсатор удвоения; 9 - конден­сатор-накопитель, 10 -трансформатор; 11 - неоновая лампочка; 12 -индуктор; 13 - селеновые выпрямители; 14 - балластное сопротивление; 15 - автоматический контакт; 16, 17 - контакты штепсельного разъема

С прекращением вращения ручки индуктора автоматический контакт 15 размыкается, что исключает возможность разряда конденсатора-накопителя через селеновые выпрямители. Свечение неоновой лампочки при этом прекращается, хотя конденсатор-накопитель остается заряженным.

При нажатии кнопки взрыва линейные контакты 5, 6 подключают конденсатор-накопитель к линейным зажимам. Если к этим за­жимам подключена электровзрывная сеть, то по ней пройдет ток и произойдет взрыв электродетонаторов.

В случае когда по какой-либо причине после приведения машинки КПМ-1А в положение готовности к взрыву взрыв произве­ден не будет (не будет нажата кнопка взрыва), конденсатор-накопитель может быть разряжен через разрядное сопротивление 7.

Разрядка конденсатора-накопителя происходит после изъятия приводной ручки из ее гнезда, когда последнее закроется освобо­дившейся пружинной заслонкой. При этом контакты разрядного сопротивления 3, 4 замыкаются и подключают к нему конденсатор -накопитель. Таким образом, при вынутой приводной ручке произ­вести взрыв нельзя.

При пользовании подрывной машинкой КПМ-1А (рис. 48) нужно:

открыть крышку брезентового футляра, большим пальцем левой руки отодвинуть (повернуть) пружинную заслонку, а правой рукой вставить в гнездо приводную ручку 2 до упора;

присоединить зачищенные концы магистральных проводов к линейным зажимам 3 машинки так, чтобы оголенные жилы не каса­лись одна другой и не сближались между собой;

равномерно вращать приводную ручку по направлению движения часовой стрелки со скоростью 3-4 оборота в секунду до появления равномерного свечения неоновой лампочки (вращать приводную ручку больше 15с запрещается);

для производства взрыва резко нажать кнопку взрыва до отказа;

вынуть приводную ручку из гнезда;

отключить концы магистральных проводов и закрыть крышку футляра.

При работе с машинкой КПМ-1 А:

не допускается короткое замыкание линейных зажимов метал­лическими предметами,

не допускается касание линейных зажимов руками в момент нажатия кнопки взрыва;

после производства взрыва приводную ручку обязательно вынимать из гнезда до отсоединения магистральных проводов от ли­нейных зажимов;

предохранять машинку от влаги и грязи. Проверка КПМ-1 А.

Для проверки подрывной машинки к ней подключается пульт-пробник при помощи откидных контактов 1,2. Для проверки машинки необходимо:

вставить приводную ручку в машинку;

отвернуть ручки зажимов машинки до отказа, вставить в гнезда зажимов откидные контакты пульта и закрепить их, завернув ручки зажимов;

вращением приводной ручки в течение 8-10 с зарядить накопи­тельный конденсатор машинки (до начала свечения ее неоновой лампы);

нажать кнопку взрыва и удерживать ее в утопленном положе­нии в течение 35-40 с.

Если проверяемая машинка исправна, то при нажатии кнопки взрыва должны вспыхнуть обе неоновые лампы пульта; одна из них должна быстро погаснуть, а вторая должна светиться еще прибли­зительно 30 с. При выполнении указанных условий машинка при­годна для производства взрывов.

Дополнительная проверка исправности подрывной машинки КМП-1 (КПМ-1 А) может быть произведена взрыванием электродетонаторов (электровоспламенителей), подключаемых через пульт-пробник.

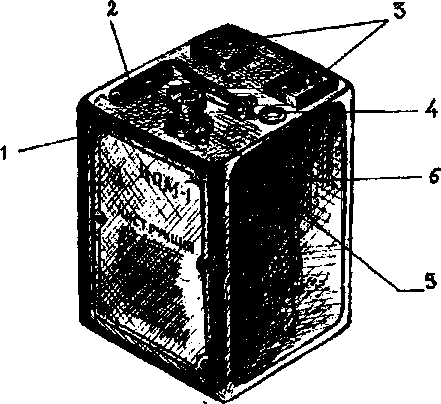

Рис.62. Общий вид подрывной машинки КПМ-1 А:

1 - пластмассовый корпус; 2 - приводная ручка;

3 - линейные зажимы;

4 - окно неоновой лампочки;

5 - штепсельный разъем;

6 - пластинка с инструкцией

Для взрывания электродетонаторов в количествах, превышающих пределы, можно применять параллельно соединенные подрывные машинки КПМ-1А. В этом случае все показатели машинки могут быть увеличены приблизительно вдвое.

Параллельное соединение двух машинок производится через контакты штепсельного разъема с помощью входящего в комплект каждой машинки соединительного кабеля, концы которого снабже­ны розетками.

Конденсаторы-накопители обеих соединенных между собой машинок оказываются подключенными параллельно друг к другу и могут быть заряжены путем вращения приводной ручки любой из этих машинок. Взрыв же производится нажатием кнопки взрыва только той машинки, к линейным зажимам которой присоединены магистральные провода электровзрывной сети.
