Огнепроводный шнур

Идея передачи "приказа" взрывчатому веществу взрываться в нужное время и на безопасном расстоянии от подрывника возникла одновременно с созданием первых ВВ (пороха). Для воплощения идеи в жизнь использовали канавки небольшого сечения, на дно их насыпался порох, по которому огонь передавался к заряду; на смену канавкам пришли соломинки, потом бумажные трубочки, набитые мелкозернистым порохом, затем их заменили дорожки из бумаги или волокон, обмазанных пороховым тестом и высушенных.

В начале XVI века испанский полководец П. Наваррский заменяет пороховые дорожки кожаными трубками, заполненными черным порохом ("сосисы"). В различных видоизменениях "сосисы" просуществовали более двух столетий.

В начале XIX века появляются "палительные свечи" - ракеты, особой конструкции палочки, начиненные взрывающимися от тре­ния составами. По заявлениям современников, подобные "свечи" были более опасными для минеров, чем для неприятеля.

Заметной вехой в развитии средств взрывания было изобретение в 1831 г, англичанином Бикфордом конструкции шнура, проводящего огонь. Сердцевину огнепроводного шнура составлял черный порох, а оболочкой служила джутовая ткань, пропитанная для гидроизоляции смолой. Дня механизации процесса изготовления шнура, потребность в котором быстро возрастала, использовали прядильные машины. Для равномерной подачи пороха из наполненной воронки машины во внутреннюю оплетку через пороховую сердцевину протягивалась нитка, которая при движении увлекала порох из воронки.

Конструкция огнепроводного шнура, изобретенного Бикфордом, с некоторыми изменениями дошла до наших дней. Способ взрывания зарядов с помощью огнепроводного шнура не знал конкуренции до появления электричества. В настоящее время у нас применяются огнепроводные шнуры ОША, ОЩДА, ОШП .

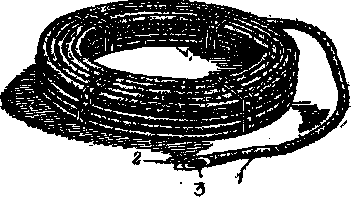

Рис. 55. Огнепроводный шнур (длина 10 м): 1 - наружная оболочка; 2 - пороховая сердцевина; 3 -направляющая нить

Характеристика электрического способа взрывания. Применение его в военном деле. Средства взрывания и принадлежности, их общее устройство и характеристики.

Электродетонаторы, их устройство и применение, сопротивление электродетонаторов. Последовательное и параллельное соединение. Меры предосторожности при проверке, хранении и использовании электродетонаторов.

Провода и их характеристики. Проверка целости жилы проводов. Проверка исправности изоляции. Хранение проводов. Источники тока: подрывные машинки, сухие батареи и элементы, аккумуляторные батареи.

Электрический способ взрывания

Этот способ появился и развивался вместе с развитием электричества. От опытов по воспламенению подводных зарядов В.В. Петровым (1761-1834 гг.), первых угольных запалов и электрического проводника П.Л. Шиллинга (1786-1837 гг.), под­рывной машинки Б.С. Якоби (1801-1874 гг.) прошло много лет, из­менились средства электрического способа взрывания, но осталась его основа. В результате их работ и работ таких русских ученых, как П.Н. Яблочков, М.М. Боресков и др., уже в XIX веке в облаете практического использования электричества во взрывном деле Рос­сия опередила другие страны.

Для электрического способа взрывания зарядов необходимы электродетонаторы, электрические провода и источник тока, соеди­ненные в определенной последовательности. Такая сеть называется электровзрывной. Необходимо помнить, что для того, чтобы про­изошел взрыв зарядов ВВ, источник электрической энергии должен создавать для каждой сети определенные электрические параметры.

О составлении электровзрывных сетей, их расчете, подборе источников тока, детонаторов и электрических проводов, технике безопасности и многих других вопросах, связанных с электровзрыванием, и пойдет речь в этом разделе пособия.

Считаем, что прежде чем приступить к изучению главы, необходимо сделать небольшое отступление и восстановить в памяти не­обходимые понятия из области электричества.

Прежде всего, небесполезно вспомнить материалы, связанные с источниками электрической энергии и соотношениями между элек­трическими величинами: током, напряжением и сопротивлением, а

для устройство конденсатора и трансформатора, входящих в подрывные машинки.

В войска поступают, кроме того, электровоспламени­тели в виде отдельных изделий Такой электровоспламенитель заключен в алюминиевую гильзу. Провода от мостика выведены наружу через пластиковую пробку.

Электродетонаторы обоих указанных типов изготов­ляются с платино-иридиевыми мостиками. Они имеют следующие характеристики:

сопротивление в холодном состоянии — от 0,9 до 1,5 ом;

расчетное сопротивление в нагретом состоянии (при взрыве) вместе с выводными проводами длиной 1 м — 2,5 ом-, минимальный воспламеняющий ток 0,4 а (ампера) минимальный расчетный ток для взрывания оди­ночного электродетонатора — 0,5 а при постоянном и 1 а при переменном токе;

безопасный ток — 0,18 а.

Электродетонаторы ЭДП и ЭДП-р предназначаются для взрывания зарядов как в воздухе, так и под водой.

В народном хозяйстве для взрывания зарядов ВВ электрическим способом применяются электродетонаторы с нихромовым мостиком, а также электродетонаторы замедленного действия. Характеристики их приведены в приложении 3.

Сопротивление электродетонаторов измеряется при помощи линейных мостов, а целость мостика электродетонатора (наличие проводимости) перед присоединением его к сети проверяют, как правило, малым омметром .

При проверке в целях защиты проверяющих лиц от поражения осколками гильз электродетонаторы необходимо помещать за щитами из досок, за стальными листами, за грунтовыми валиками, под дерниной или в грунте (в песке) на глубине 5—10 см; при открытом расположении проверяемых электродетонаторов удаление их от проверяющих лиц должно быть не менее 30 м,

При неизвестных характеристиках электродетонаторов (например, трофейных) производится пробное взрывание их в количестве 3—5 шт. от каждой партии при токе, приблизительно равном 0,4 а.

Указанная величина тока может быть обеспечена батареей из двух последовательно соединенных щелочных аккумуляторов , подключаемой к испытуемым электродетонаторам проводами с общим сопротивлением 4 ом. При замыкании цепи электродетонаторы с платино-иридиевым мостиком должны взорваться, а электродетонаторы с мостиками из другого материала не взорвутся.

Для взрывания последовательно соединенных электродетонаторов расчетный ток принимается равным 1,0 а при постоянном токе и 1,5 а при переменном.

При параллельном соединении электродетонаторов расчетный ток равен произведению числа электродетонаторов на величину тока, необходимого для взрывания одиночного электродетонатора, если сопротив­ления параллельных ветвей примерно одинаковы.

При смешанном соединении электродетонаторов ток в отдельных ветвях принимается, как для случая последовательного соединения, а расчетный ток должен быть равен произведению числа параллельных ветвей на величину тока в одной из них.

При источниках, обеспечивающих ток до 1 —1,5 а, параллельное и смешанное соединение электродетонаторов не допускается.
