Применение вв.

Подрывные работы, т. е. работы, выполняемые при помощи взрывчатых веществ, являются одной из отраслей военно-инженерного дела и входят в состав основных мероприятий инженерного обеспечения боевых действий войск.

Подрывные работы ведутся:

при устройстве инженерных заграждений;

для быстрого разрушения (подрывания) объектов;

при устройстве проходов в инженерных загражде­ниях, завалах, обвалах и т. п ;

при уничтожении невзорвавшихся боеприпасов;

при разработке грунтов;

для устройства майн при оборудовании переправ на замерзших водных преградах;

при ведении работ по защите мостов и гидротехнических сооружений во время ледохода и при выполнении других задач инженерного обеспечения.

Подрывные работы производятся по приказам командиров и начальников и под руководством назначаемых ими офицеров или сержантов, которые во время выполнения поставленных задач именуются руководителями подрывных работ.

Подразделения, назначенные для выполнения подрывных работ, разбиваются на расчеты, каждому из которых поручается какая-либо одна определенная работа (например, вязка и укладка зарядов или изготовление и прокладка взрывных сетей и т. п.). В каждом расчете в качестве старшего назначается сержант или ефрейтор.

Руководитель подрывных работ должен формировать расчеты и ставить им задачи так, чтобы все работы на объекте были выполнены по возможности одновременно, и чтобы готовность к производству взрыва была обеспечена в заданный срок.

Подрыванием объектов может быть обеспечена любая степень их разрушения, которая зависит от обстановки, а также от имеющихся в наличии сил и средств, и в отношении каждого важного сооружения определяется начальниками, отдающими приказания на производство подрывных работ.

В некоторых случаях разрушение тех или иных объектов может быть произведено без применения взрывчатых веществ механическим способом или путем сжигания.

В целях экономии времени на производство под­рывных работ подрывание объектов в некоторых случаях может осуществляться минимальным количеством отдельных зарядов, взрываемых с использованием наиболее простых взрывных сетей.

Для ускорения подготовки объектов к подрыванию руководители подрывных работ должны заблаговременно, до выхода подразделений на объекты, организовать работы по изготовлению зарядов и взрывных сетей, по подготовке средств и приспособлений для кре­пления зарядов и пр.

Заряды и взрывные сети должны размещаться и крепиться на подрываемых объектах так, чтобы их сохранность при ядерных взрывах была обеспечена во всех случаях, когда сами объекты этими взрывами не разрушаются.

Выполнение данного требования в наибольшей степени обеспечивается применением зарядов в прочных оболочках и надежным креплением их к подрываемым объектам, а также укрытым расположением зарядов и взрывных сетей за элементами подрываемых конструкций в специально выделываемых для этих целен колодцах, нишах, бороздах и т. п.

В целях обеспечения безотказности взрыва зарядов, размещенных на подрываемых объектах, необходимо:

применять соответствующие конкретной обстановке способы взрывания;

дублировать (на наиболее важных объектах — многократно) взрывные сети и способы взрывания;

зарывать в грунт или защищать от повреждении другими способами (прокладкой в трубах и коробах, размещением внутри подрываемых конструкций и т. п.) провода, шнуры и другие элементы взрывных сетей;

обеспечивать управление взрывом на каждом важном объекте с двух или с большего количества пунктов (подрывных станций);

размещать подрывные станции в укрытиях;

предусматривать грозозащитные меры для электровзрывных сетей.

При подготовке к подрыванию особо важных объектов, кроме перечисленных мер безотказности взрыва, необходимо предусматривать организацию обороны объектов с целью недопущения захвата их противником, а также создание и содержание в постоянной готовности резервов взрывчатых веществ и средств взрывания на автомобилях и вертолетах.

Организация обороны подготовленных к подрыванию объектов должна обеспечиваться заблаговременным устройством фортификационных сооружений на подступах к этим объектам и своевременным назначением соответствующих подразделений для занятия позиций при появлении противника.

Резервы взрывчатых веществ и средств взрывания должны состоять из заблаговременно подготовленных зарядов, обеспечивающих минимально необходимую степень разрушения объектов, и простых заблаговременно изготовленных взрывных сетей. Резервы должны располагаться в хорошо замаскированных укрытиях; удаление резервов от объектов подрывания должно исключать уничтожение их при разрушении объектов и обеспечивать их своевременное применение.

В целях создания наибольших затруднений противнику, при восстановлении им разрушенных сооружений необходимо наряду с подготовкой объектов к подрыванию непосредственно при отходе своих войск устанавливать в них объектные мины для производства многократных повторных разрушений.

Заблаговременная подготовка объектов к подрыванию в зависимости от обстановки и поставленной задачи может выполняться по одной из двух степеней готовности:

по первой степени готовности, при которой заряды, взрывные сети и объектные мины уложены на предназначенные для них места, детонаторы вставлены в заряды, механизмы замедления мин приведены в действие, произведены забивка зарядов (если она предусмотрена) и маскировка мин и взрывных сетей, для производства взрыва необходимо только подать команду «Огонь»;

по второй степени готовности, при которой заряды, взрывные сети и объектные мины уложены на предназначенные для них места, но детонаторы в заряды не вставлены, а механизмы замедления мин не приведены в действие; для перехода к первой степени готовности необходимо вставить детонаторы в заряды, привести в действие механизмы замедления, а в ряде случаев еще произвести забивку зарядов и маскировку мин.

При благоприятных условиях до подготовки объектов к разрушению по первой или второй степени готовности необходимо провести рекогносцировку объектов, наметить места расположения зарядов и объектных мин, произвести выделку зарядных и минных устройств, подготовить, замаркировать и завезти на полевые склады вблизи объектов все заряды, мины и взрывные сети, тщательно замаскировав их.

Подготовка объектов к подрыванию при ограниченном времени на выполнение работ должна производиться только по первой степени готовности и с таким расчетом, чтобы в случае необходимости наиболее важные части сооружения можно было бы подорвать, не ожидая полного окончания всех работ по закладке зарядов и устройству взрывных сетей.

В боевых условиях производство подрывных работ должно организовываться с учетом возможности химического и радиоактивного заражения местности в районах ведения работ.

В целях обеспечения возможности выполнения работ на зараженной местности личный состав подразделений должен всегда иметь при себе индивидуальные средства защиты и уметь своевременно применять их.

При выполнении подрывных работ должны соблюдаться меры предосторожности. Весь личный состав подразделений, назначенных на подрывные работы, должен хорошо знать правила ведения этих работ и меры предосторожности, а руководители подрывных работ обязаны проверять знание этих правил и мер личным составом и систематически контролировать их выполнение в ходе работ.

Тема. Огневой и электрический способы взрывания.

Характеристика огневого способа взрывания, применение его в военном деле. Средства взрывания и принадлежности. Капсюли-детонаторы.

Устройство, способы взрывания и правила обращения. Огнепроводный шнур, детонирующий шнур, воспламенительный (тлеющий) фитиль.

Огневой способ взрывания.

Огневой способ применяется для взрыва одиночных зарядов или последовательного взрывания серии зарядов. Он прост в исполнении, позволяет считать взрывающиеся заряды, обеспечивает нужную последовательность их взрывания. Наряду с этим имеются существенные недостатки:

повышенная опасность для взрывника, так как зажигание отрезков огнепроводного шнура производится непосредственно у взрываемых снарядов и при недостаточной доброкачественности шнура возможны преждевременные или затяжные взрывы;

невозможно проверить качество подготовки зарядов;

нельзя одновременно взорвать несколько зарядов;

возможны повреждения ОШ и одного заряда взрывом другого;

сложности при взрывании большого количества зарядов.

При огневом способе взрывания применяются капсюли-детонаторы, огнепроводный шнур и средства его воспламенения.

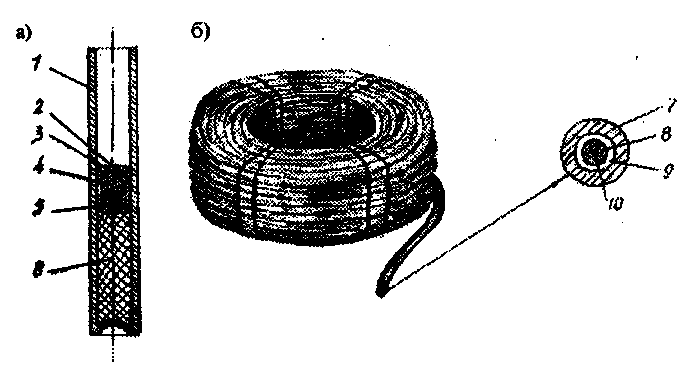

Рис. 46. Средства огневого способа взрывания:

а - капсюль-детонатор КД №8-А; б - огнепроводный шнур;

1 - гильза; 2 - чашечка; 3 - шелковая сеточка; 4 - ТНРС; 5 - азид свинца;

6 - тетрил (или тэн, гексоген); 7 - оболочка; 8 - пороховая сердцевина;

9 - внутренние оплетки; 10 - направляющая нить

Подготовка к огневому способу взрывания начинается с изготовления зажигательных трубок, т.е. соединения капсюля-детонатора с огнепроводным шнуром.

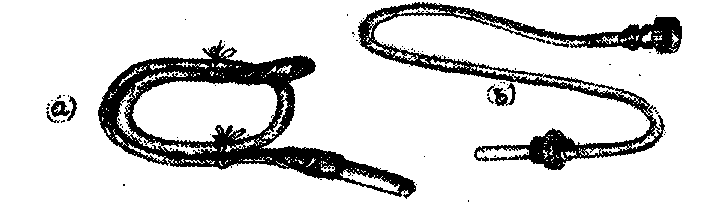

Рис. 47. Виды зажигательных трубок: а - изготовляемые в войсках;

б - изготовляемые промышленностью

Длина отрезка огнепроводного шнура принимается в зависимости от глубины заложения заряда и времени отхода взрывников на безопасное расстояние. Во всех случаях (кроме подрывания льда при ледоходе и при воспламенении тлеющим фитилем) она должна быть не менее 0,5 м (по ЕПБ при ВР - не менее 1 м) и не более 10 м, отрезок ОШ должен выступать из грунта не менее чем на 25 см. При длине зажигательных трубок более 4 м применяют дублирующие зажигательные трубки. При изготовлении зажигательной трубки необходимо, чтобы конец огнепроводного шнура, который вводится в детонатор, имел перпендикулярный к осевой линии срез. Противоположный конец огнепроводного шнура срезается наискось.

В первом случае это делается для получения более плотного и полного соприкосновения конца шнура с чашечкой детонатора, во втором случае - для облегчения воспламенения.

Для прочного закрепления огнепроводного шнура дульце метал­лического капсюля-детонатора обжимается обжимами или специальным прибором, имеющим предохранительную камеру.

Для скрепления детонатора в бумажной гильзе с огнепроводным шнуром применяется изоляционная прорезиненная лента. Разрешается обвязывать дульце бумажной гильзы шпагатом.

Зажигательную трубку разрешается зажигать тлеющим фитилем, отрезком огнепроводного шнура с насечкой или зажигательным патрончиком. Одиночную трубку можно зажигать спичкой. Рациональ­ный способ воспламенения трубок при их близком расположении заключается в применении зажигательных патрончиков. Выпускаются зажигательные патрончики № 1, 2, 3, 4 и 5 в таре по 1000 шт. Допустимое количество концов ОШ, вводимых в патрончик, зависит от его марки. Так, в патрончик ЭЗП-Б № 2 вводится 8-12, а в ЭЗП-Б № 5 - от 28 до 38 концов ОШ.

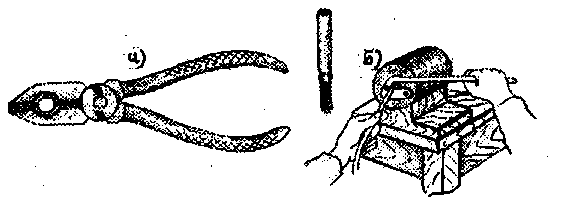

Рис. 48. Средства обжатия капсюля-детонатора: а - комбинированный обжим;

б - специальный прибор

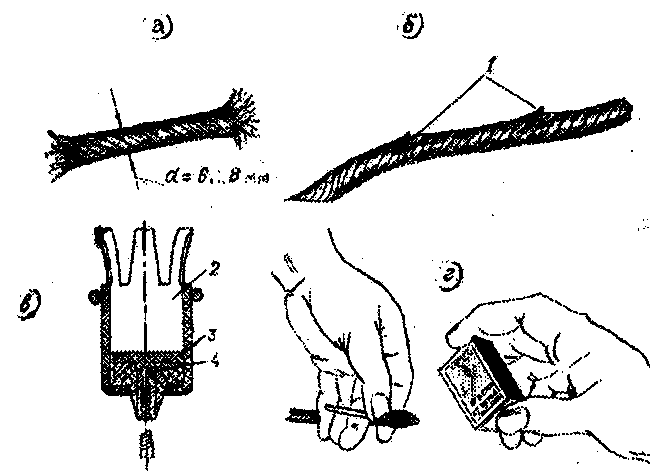

Рис. 49. Средства воспламенения зажигательных трубок:

а - воспламенительным (тлеющим) фитилем; б - горящим ОШ с насечками (1);

в - зажигательным патрончиком; г - обыкновенными или тлеющими спичками;

2 - гильза; 3 - зажигательный состав; 4 – элекгровоспламенитель

Промышленностью выпускаются стандартные зажигательные трубки с терочными и механическими воспламенителями и временем замедления взрыва на воздухе 50, 150 и 360 секунд.

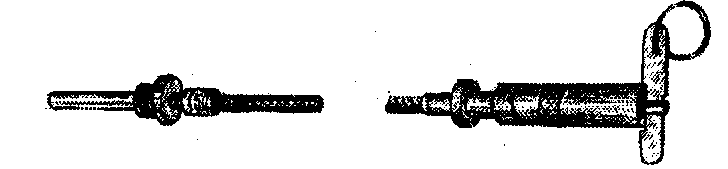

Рис. 50. ЗТП-150 с механическими воспламенителями

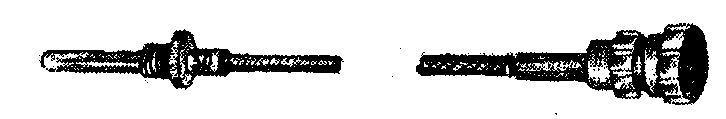

Рис. 51. ЗТП-150 с терочным воспламенителем

При выдергивании терки в ЗТП с терочным воспламенителем загорается терочный капсюль-воспламенитель, который зажигает пороховую сердцевину огнепроводного шнура.

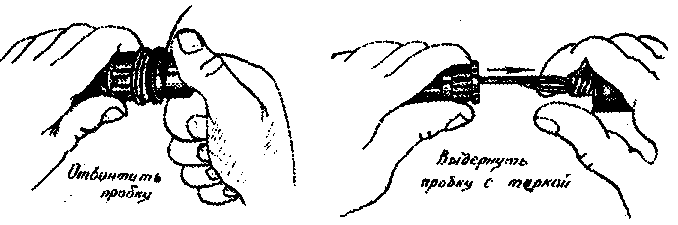

Рис.52. Воспламенение ЗТП терочным воспламенителем

При выдергивании чеки в трубках с механическим воспламенителем ударник под действием пружины накалывает капсюль-воспламенитель, который воспламеняется и зажигает пороховую сердцевину огнепроводного шнура.

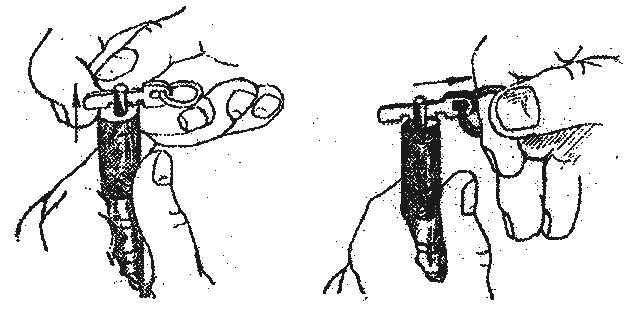

Рис. 53. Воспламенение ЗТ механическим воспламенителем:

а - переставить чеку из глубокой прорези в мелкую;

б - выдернуть чеку за кольцо

При работе с любыми зажигательными трубками запрещается:

переносить зажигательные трубки в карманах;

применять зажигательные трубки, имеющие трещины и помятости капсюля-детонатора или переломы огнепроводного шнура;

закреплять трубки в зарядах путем заклинивания;

приводить в действие более 5 трубок одному подрывнику;

подходить к отказавшим зарядам раньше чем через 15 минут с того момента, когда по расчету должен произойти взрыв.
