Общее устройство датчика
Блок-схему датчика можно представить в виде шести основных функциональных блоков.
Блок управления включает в себя наборное устройство, шифратор, устройство блокировки, устройство перезаписи, устройство управления излучением радиостанции и счетчик концевой команды. С помощью этого блока осуществляется набор адреса и сообщения в запоминающее устройство и подача команд в остальные блоки датчика для осуществления определенных логических операций.
Блок опорных частот служит для формирования различных последовательностей импульсов, необходимых для работы остальных блоков.
Блок опорных частот включает в себя задающий генератор частоты f=120 кГц.
Блок индикации служит для визуального контроля записываемых и записанных в запоминающее устройство адресов и сообщений и для контроля передачи.
Запоминающее устройство служит для хранения набранных оператором адресов и сообщений.
Кодирующее устройство служит для формирования зондирующей команды, служебной части сообщения и управляет работой остальных блоков при передаче.
Блок питания служит для создания различных напряжений, необходимых для питания схемы датчика.
Конструктивно датчик выполнен в виде прибора, имеющего герметичный корпус 1 (рис. 31) со съемной лицевой панелью 11, на которой расположены органы управления, сигнализации и контроля. Кнопки 17 служат для набора цифровой информации. Кнопка 12 служит для заполнения пробела между отдельными группами знаков. Кнопка 9 служит, для заполнения запоминающего устройства концевой командой. Кнопка 15 служит для установки датчика в исходное состояние. С помощью кнопки 14 в эфир выдается зондирующая команда, для передачи в эфир записанной информации служит кнопка 13. Позначная проверка ранее записанной информации производится нажатием кнопки 10.
Р
ис.

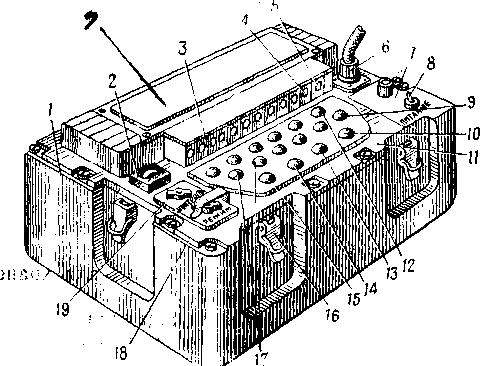

31. Датчик
Р-014Д:
/—корпус; 2 — измерительный прибор контроля; 3 — световое табло; 4—лампочка П сигнализации пробела; 5 —лампочка К сигнализации контроля передачи; б — штепсельный разъем;7 — отсек аккумуляторной батареи; 8 — выключатель питания; 9 — кнопка КЦ концевой команды;
10— кнопка ПР проверки; II — лицевая панель;
12 — кнопка П записи пробела; 13— кнопка ПИ передачи информации; И — кнопка ПЗ передачи зондирующей команды; 15 — кнопка У установки в исходное состояние; 16 — замок; 17 — кнопки набора цифровой информации; 1В — переключатель РЕЖИМ; 19 — переключатель КОНТРОЛЬ
Для контроля записываемой информации и позначной проверки ранее записанной информации служат десять лампочек 1, 2, 3, 4, 5; 6, 7, 8, 9, 0, расположенных на световом табло 3. Здесь же на световом табло находится, лампочка 4, сигнализирующая о промежутке между записываемой или записанной информацией и лампочка 5, сигнализирующая о контроле передачи.
Для контроля цепей датчика перед, работой служит, переключателъ 19 КОНТРОЛЬ и измерительный прибор 2. Для установки требуемого режима работы служит переключатель 18 РЕЖИМ. Выход датчика через штепсельный разъем о специальным кабелем соединяется с входом радиостанции Р-130МТ с ВСУ-ТМ (фишка БД).
Питание датчика осуществляется. от собственных источников— двух аккумуляторных батарей типа 2НКП-20 У2 находящихся в- специальном отсеке корпуса датчика. Для включения и выключения датчика служит выключатель 5.
Принятые сокращения обозначений кнопок, лампочек и положений переключателей.
Кнопки набора и управления:
П — кнопка ПРОБЕЛ;
КЦ—кнопка КОНЕЦ;
У — кнопка установки в исходное состояние;
ПЗ — кнопка передачи зондирующей команды;
ПИ — кнопка передачи информации;
ПР — кнопка позначной проверки набранной информации.
Лампочки светового табло:
П — лампочка ПРОБЕЛ;
К — лампочка КОНТРОЛЬ ПЕРЕДАЧИ;
Положения Переключателя РЕЖИМ:
1—режим работы датчика с радиостанциями Р-140 и Р-137;
2 —режим работы датчика с радиостанциями Р-129, Р-130М, 'Р-131, Р-135;
75 — скорость телеграфирования 75бод;
150 — скорость телеграфирования 150 бод.
Положения переключателя КОНТРОЛЬ:
К — контроль выхода манипуляций;
АК —контроль напряжения на аккумуляторе;
+4В; -6,3В;—20 В — контроль питающих напряжений.
Датчик 4 (рис. 2) закреплен на кронштейне 5 водила 9 боевого отделения.
