Тема. Состав и возможности по использованию средств связи и приборов радиотехнической разведки брм-1к.
Назначение, тактико-технические характеристики приборов разведки, находящихся в БРМ-1к. Размещение, порядок развертывания, подготовки к работе и проверки работоспособности, практическая работа.
Дальномер командирских и разведывательных машин дкрм-1.
Дальномер ДКРМ-1 (Рис.9.) представляет собой оптикоэлектронное устройство, обеспечивающее наблюдение за местностью, поиск и выбор цели, определение дальности и измерение угла места цели в дневное и ночное время.
Дальномер состоит из трех основных блоков: приемопередатчика, блока аппаратуры, преобразователя № 5. Кроме того, в комплект дальномера входит укладочный ящик для ЗИП.
В приемопередатчике размещены оптические системы приемного и передающего каналов, дневного и ночного визиров, блоки и механизмы измерения дальности и вертикальных углов, пульт управления с индикатором дальности.
Приемопередатчик дальномера крепится к люку командира. В блоке аппаратуры размещены электрические блоки управления и измерения дальности, а также преобразователи напряжения питания.
Блок аппаратуры крепится на кронштейнах к вращающейся опоре сиденья командира с правой стороны.
Преобразователь № 5 обеспечивает питание и электрообогрев защитного стекла головной части дальномера.
Преобразователь крепится слева от сиденья командира. Блоки дальномера устанавливаются в непосредственной близости друг от друга и соединяются между собой электрическими кабелями.
В укладочном ящике для ЗИП находится индивидуальный комплект запасных частей и принадлежностей.
Укладочный ящик для ЗИП установлен на полу боевого отделения.
Принцип действия дальномера
Принцип действия дальномера с оптическим квантовым генератором (ОКГ) основан на измерении времени прохождения светового импульса от источника света до цели и обратно.
Оптический квантовый генератор излучает мощный монохроматический световой импульс малой длительности и малой угловой расходимости. Световой импульс через объектив канала передатчика направляется к цели, расстояние до которой необходимо измерить. Часть излучаемой энергии с помощью призмы и светопровода подается в канал приемника — фотоэлектронный умножитель (далее - ФЭУ).
Фотоэлектронный умножитель формирует электрический импульс, называемый старт-импульсом, который запускает измеритель временных интервалов (ИВИ). Световой импульс, отраженный от цели, через объектив канала приемника, и интерференционный светофильтр поступает на вход фотоэлектронного умножителя. На выходе ФЭУ формируется электрический стоп-импульс, останавливающий систему отсчета времени.
Измерение временного интервала между старт-импульсом и импульсом цели (стоп-импульсом) ведется в системе измерителя временных интервалов путем заполнения этого интервала спорными импульсами кварцевого генератора, подсчета числа этих импульсов с переводом в дальность
Так как
временной интервал
,
то
,
где
— дальность до цели, м;
С — скорость распространения света, м/с.
Частота
опорного генератора равна
60
МГц, т. е. импульсы заполнения
идут с периодом 16,7 нс.
При скорости света С = 3- 108 м/с за время 16,7 нс луч света пройдет расстояние 5 м.
Из формулы следует 2Д = 5n, где 2Д — расстояние до цели и обратно;
n — число подсчитанных импульсов заполнения за временной интервал t.
Таким образом, дальность до цели: Д=2,5n, т. е. перевод числа импульсов в дальность осуществляется с коэффициентом 2,5.

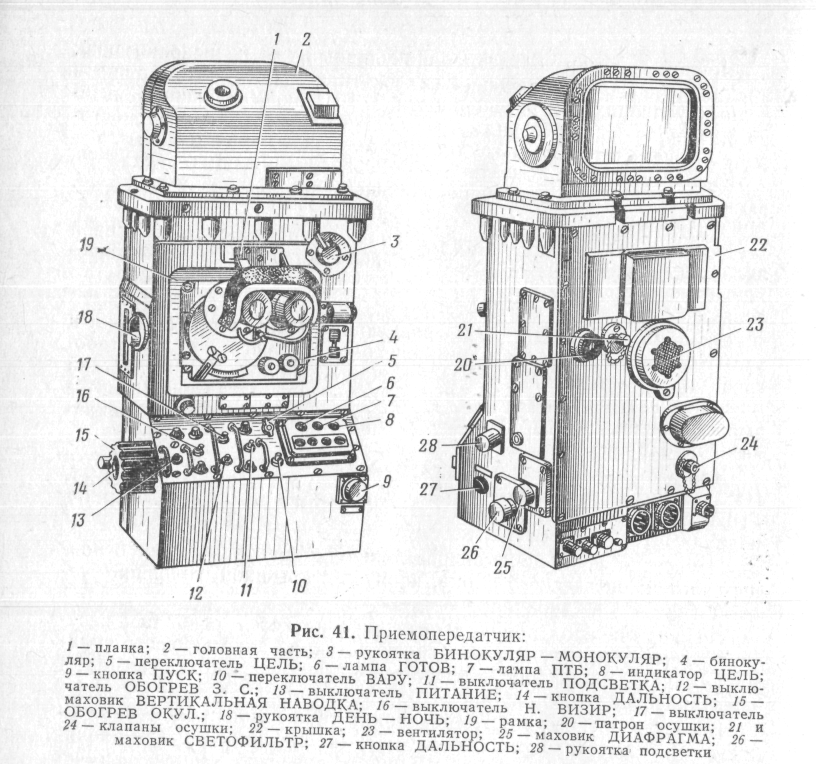

Рис. 24. Приемопередатчик:
1 - планка; 2 - головная часть; 3 - рукоятка БИНОКУЛЯР-МОНОКУЛЯР; 4 - бинокуляр; 5- переключатель ЦЕЛЬ; 6 – лампа ГОТОВ; 7 – лампа ПТБ; 8 – индикатор ЦЕЛЬ; 9 – кнопка ПУСК; 10 – переключатель ВАРУ; 11 – выключатель ПОДСВЕТКА; 12 – выключатель ОБОГРЕВ З, С.; 13 – выключатель ПИТАНИЕ; 14 – кнопка ДАЛЬНОСТЬ; 15 – маховик ВЕРТИКАЛЬНАЯ НАВОДКА; 16 – выключатель Н.ВИЗИР; 17 – выключатель ОБОГРЕВ ОКУЛ.; 18 – рукоятка ДЕНЬ-НОЧЬ; 19 – рамка; 20 – патрон осушки; 21 и 24 – клапаны осушки; 22 – крышка; 23 – вентилятор; 25 – маховик ДИАФРАГМА; 26 – маховик СВЕТОФИЛЬТР; 27 – кнопка ДАЛЬНОСТЬ; 28 – рукоятка подсветки
Оптический квантовый генератор генерирует импульс света большой мощности и малой длительности, который через оптическую систему передатчика, уменьшающую расходимость луча в 10 раз, посылается к цели. Часть световой энергии импульса излучения в момент выхода его из оптической системы передатчика заводится светопроводом в оптическую систему канала приемника и поступает на блок ФЭУ.
Отраженный от цели импульс света проходит через оптическую систему и полевую диафрагму канала приемника и также поступает на блок ФЭУ.
Фотоэлектронный умножитель преобразует энергию световых импульсов в электрическую энергию и в виде импульсов напряжения выдает в измеритель временных интервалов, который измеряет промежуток времени между ними, пересчитывает его в дальность и выдает результат на цифровой индикатор дальности. По истечении 8 с реле времени отключает питание от блоков дальномера.
Если в створе луча находится несколько целей (до трех), то можно измерить дальность до любой из них.
