Стандартные ряды частот вращения
Ряды со знаменателями φ=1,06, 1,12 и1,25 приведены в таблице
φ=1,06 |
φ=1,12 |
φ=1,25(1,26) |
φ=1,06 |
φ=1,12 |
φ=1,25(1,26) |
100 |
100 |
100 |
355 |
355 |
- |
106 |
- |
- |
375 |
- |
- |
112 |
112 |
- |
400 |
400 |
400 |
118 |
- |
- |
425 |
- |
- |
125 |
125 |
125 |
450 |
450 |
- |
132 |
- |
- |
475 |
- |
- |
140 |
140 |
- |
500 |
500 |
500 |
150 |
- |
- |
530 |
- |
- |
160 |
160 |
160 |
560 |
560 |
- |
170 |
- |
- |
600 |
- |
- |
180 |
180 |
- |
630 |
630 |
630 |
190 |
- |
- |
670 |
- |
- |
200 |
200 |
200 |
710 |
710 |
- |
212 |
- |
- |
750 |
- |
- |
224 |
224 |
- |
800 |
800 |
800 |
236 |
- |
- |
850 |
- |
- |
250 |
250 |
250 |
900 |
900 |
- |
265 |
- |
- |
950 |
- |
- |
280 |
280 |
- |
1000 |
1000 |
1000 |
300 |
- |
- |
|
|
|
315 |
315 |
315 |
|
|
|
335 |
- |
- |
|
|
|
Ряды частот более 1000 и менее 100 получаются умножением или делением табличных на 10, 100 и т д.
Ряд с φ=1,40(1,41) 1 1,4 2 2,8 4 5,6 8,0 11,2 16 22,4 31,5 45 63 90 125 180 250 355 500 710 1000 1400 2000 2800 4000
Допускаемые окружные скорости для различных степеней точности изготовления цилиндрических зубчатых колес
Степень точности колес |
Окружная скорость колес м/с, не более |
|
прямозубых |
косозубых |
|
4 |
30 |
св. 30 |
5 |
20 |
30 |
6 |
12 |
20 |
7 |
6 |
12 |
8 |
3 |
6 |
Конструктивные элементы коробок скоростей

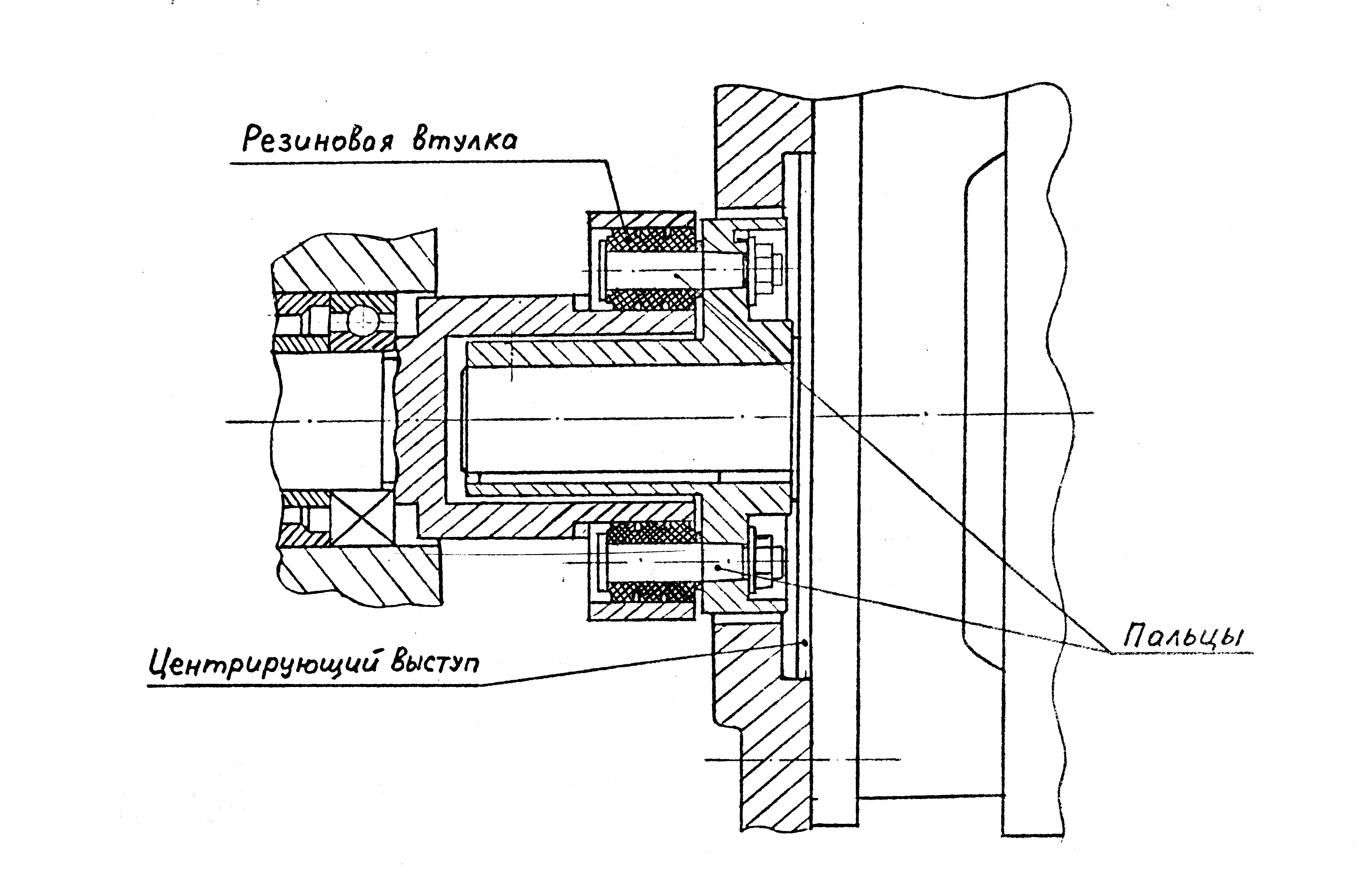

Соединение двигателя с валом коробки скоростей при помощи втулочно-пальцевой муфты
Конструкции зубчатых колес

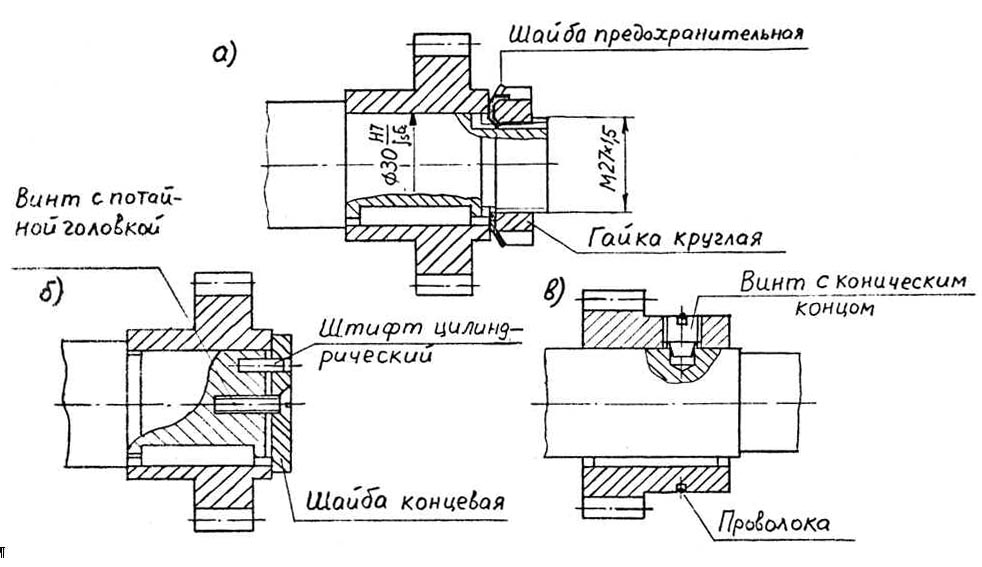

С пособы закрепления неподвижных зубчатых колес на валах
Способы закрепления зубчатых колес на валах
