Модуль 2 «Основи нарисної геометрії»

для студентів спеціальностей ОВА, ТЗ, ВД, МЕП

«Проекційне креслення»

для студентів спеціальностей ЗВ, ТОМ

Практичне заняття 7 Побудова комплексного кресленика точки, прямої

Завдання.

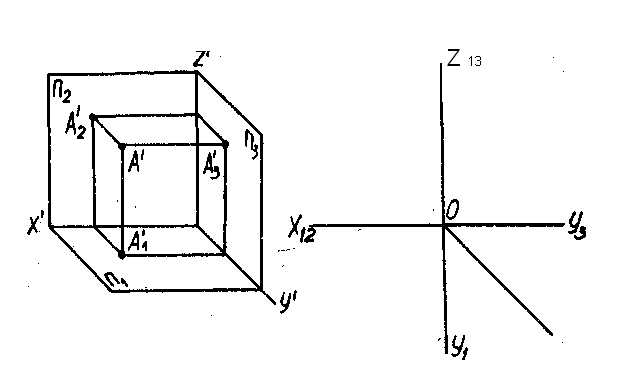

1 Використовуючи наочне зображення побудуйте комплексний кресленик точки А

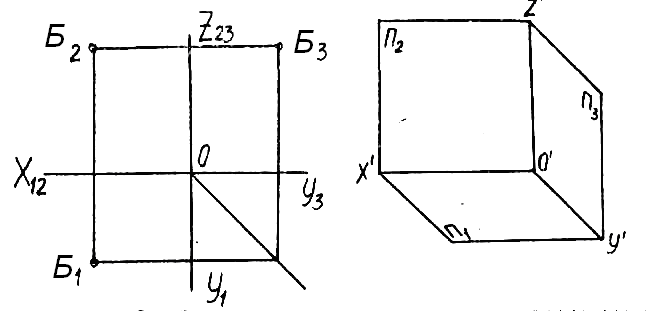

2 Використовуючи комплексний кресленик, побудуйте наочне зображення точки Б.

Питання для самоконтролю

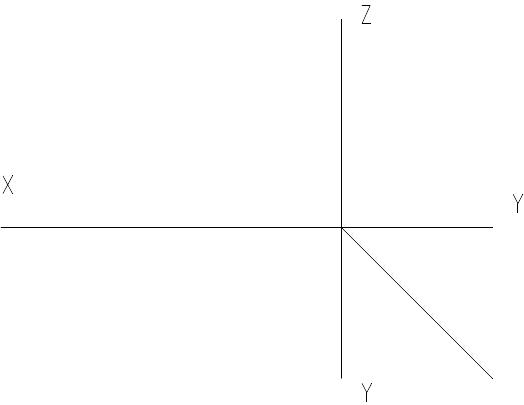

На заданих вісях побудуйте проекції точок, які мають координати: А(50, 10, 20); В(40, 0, 20); С(30, 20, 5); D(10. 30. 10); E(20, 15, 0).

Визначте положення точок A, B, C, D, E відносно прямої l. Відповіді занесіть до таблиці 4

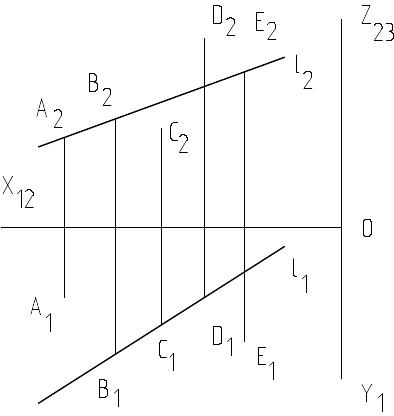

Рисунок 3 Комплексний кресленик прямої l

Таблиця 4

1	Вкажіть, яка точка згідно рисунку 3 належить прямій l
2	Вкажіть, яка точка згідно рисунку 3 розташована над прямою l
3	Вкажіть, яка точка згідно рисунку 3 розташована під прямою l
4	Вкажіть, яка точка згідно рисунку 3 розташована перед прямою l
5	Вкажіть, яка точка згідно рисунку 3 розташована за прямою l

Практичне заняття 8, 9 Побудова аксонометричних проекцій плоских фігур

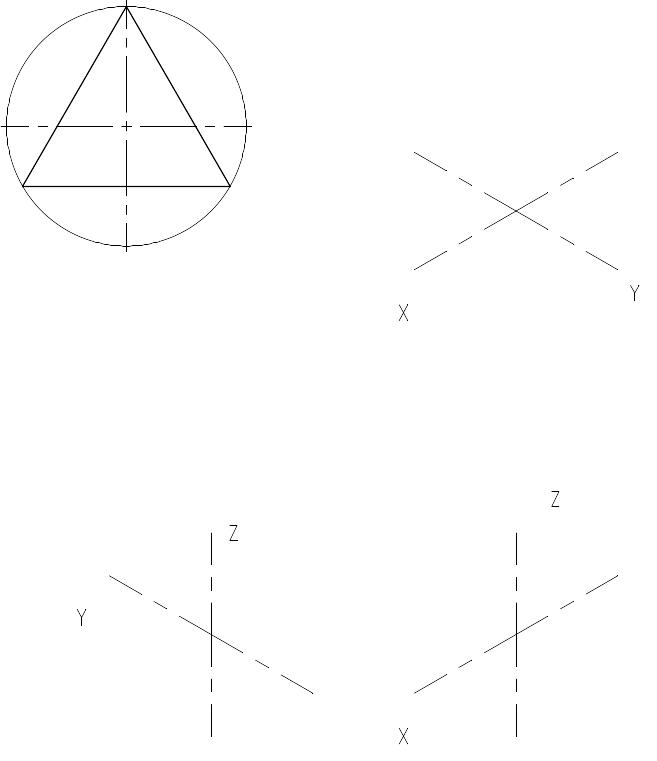

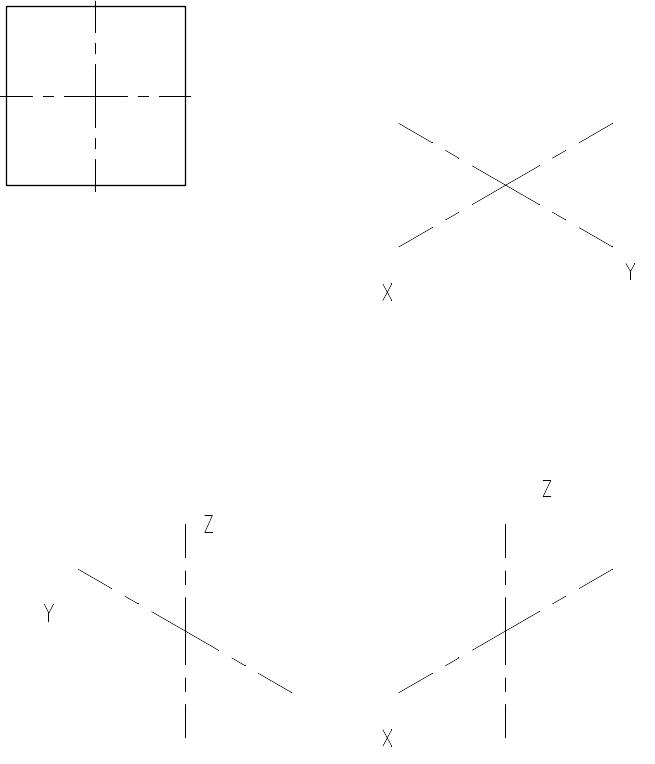

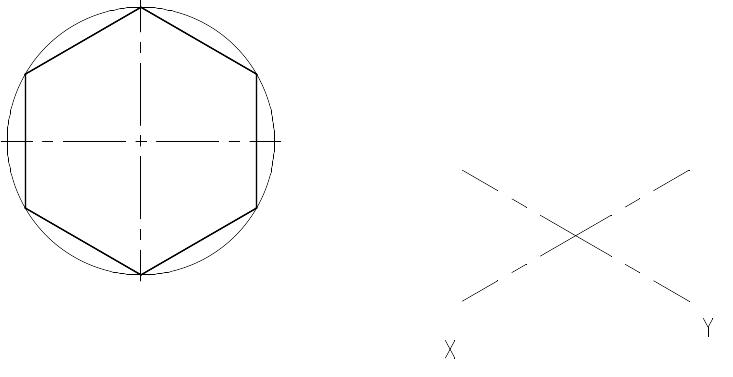

Завдання. Використовуючи положення ГОСТ 2.317-69, за алгоритмом, наведеним у методичних вказівках до виконання практичного завдання побудуйте аксонометричні проекції геометричних фігур: прямокутника в площинах П₁, П₂, П₃; трикутника в площинах П₁, П₂, П₃; шестикутника в площинах П₁, П₂, П₃ та кола діаметром 50 мм в площинах П₁, П₂, П₃

1

Практичне заняття 10, 11

Проектування піраміди

Завдання. Використовуючи закони нарисної геометрії та правила проекційного креслення виконати комплексний кресленик піраміди, аксонометричну проекцію, побудувати задані проекції точок, що належать поверхням геометричного тіла. Визначити переріз геометричного тіла заданою січною площиною, натуральну величину перерізу.

Практичне заняття 12

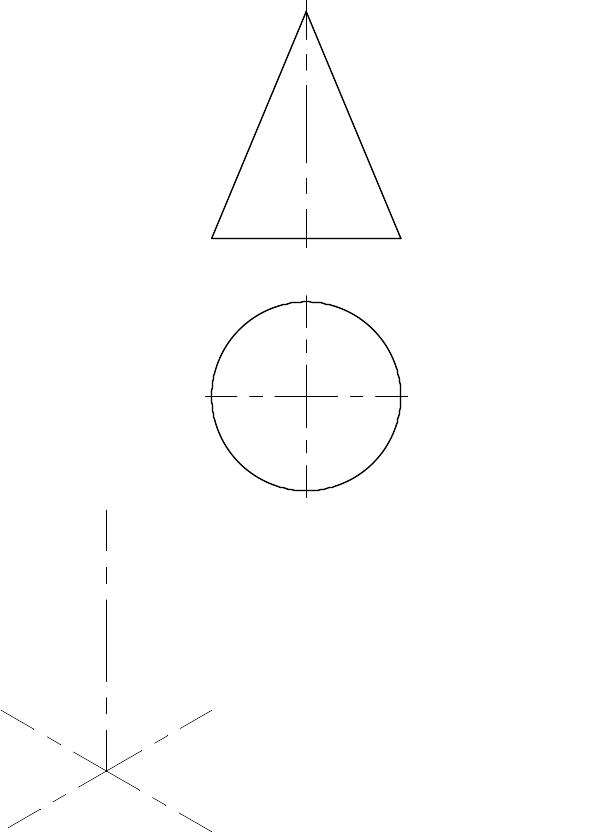

Проектування конуса

Завдання. Використовуючи закони нарисної геометрії та правила проекційного креслення за заданими проекціями виконати комплексний кресленик конуса, аксонометричну проекцію, побудувати задані проекції точок, що належать поверхням геометричного тіла. Визначити переріз геометричного тіла заданою січною площиною, натуральну величину перерізу.

Питання для самоконтролю

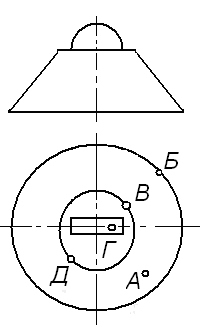

Рисунок 4 Модель технічна

За заданою графічною умовою (рисунок 4) заповніть таблицю 5

Таблиця 5

1 Вкажіть, яка з точок знаходиться найближче до спостерігача
2 Вкажіть , яка з точок найнижча
3 Вкажіть, яка з точок найвища
4 Вкажіть, яка з точок знаходиться найдальше від спостерігача
5 Вкажіть, яка з точок належить похилій площині
