Практичне заняття 1 Шрифт креслярський. Основний напис.

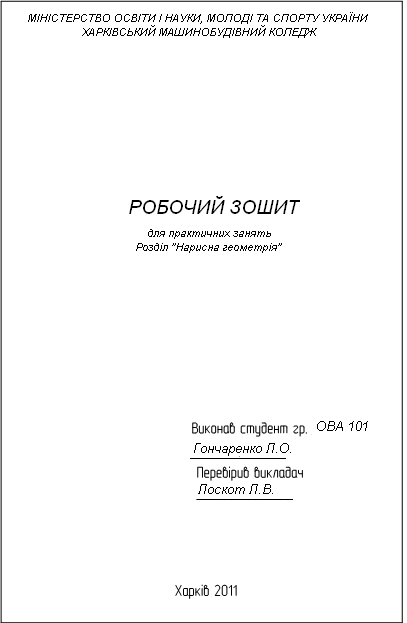

Завдання. Керуючись положеннями ГОСТ 2.304-81 «Шрифти креслярські» за зразком виконати титульний лист робочого зошита
МІНІСТЕРСТВО ОСВІТИ І НАУКИ, МОЛОДІ ТА СПОРТУ УКРАЇНИ
ХАРКІВСЬКИЙ МАШИНОБУДІВНИЙ КОЛЕДЖ
РОБОЧИЙ ЗОШИТ
для практичних занять
Розділ «Нарисна геометрія»
Виконав студент гр. ________________
__________________________________
Перевірив викладач
__________________________________
Харків _______
Практичне заняття 2 Виконання ліній креслення

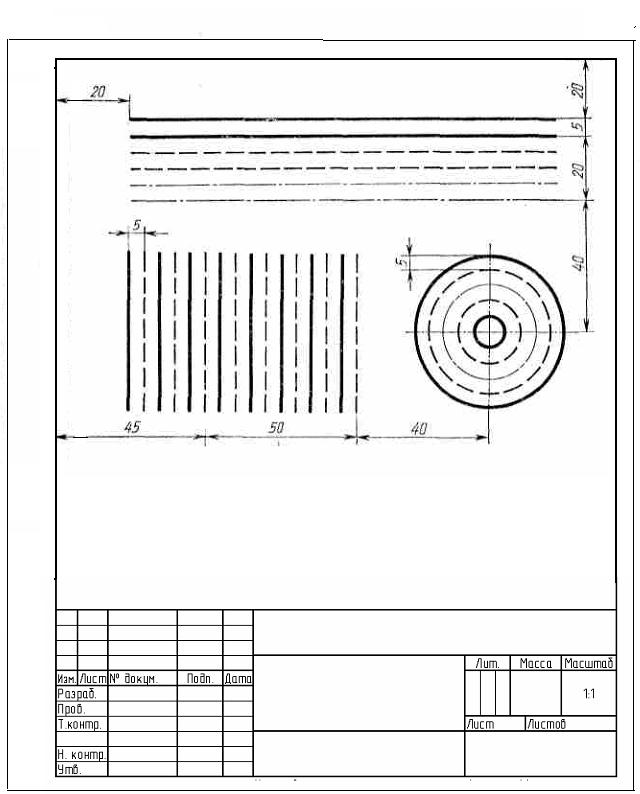

Завдання. Відповідно до вимог ГОСТ 2.301-68 «Формати», ГОСТ 2.303.68 «Лінії» виконати рамку, основний напис, лінії креслення за зразком.
Питання для самоконтролю
Керуючись положеннями ГОСТ 2.303-68 «Лінії» доповніть таблицю:
Назва |
Товщина лінії |
Накреслення |
Основне призначення |
1 |
S=0,5…1,4 |
|
|
2 |
|
|
Лінії .розмірні і виносні Лінії штриховки Лінії - виноски Полки ліній-виносок |
3 Суцільна хвиляста |
|
|
|
4 |
S/3…S/2 |
|
|
5 |
S/3…S/2 |
|
|
6 Штрих-пунктирна потовщена лінія |
|
|
Лінії для позначення поверхонь, які підлягають термічній обробці або покриттю |
7 |
|
|
|
Практичне заняття 3 Геометричні побудови
Завдання.

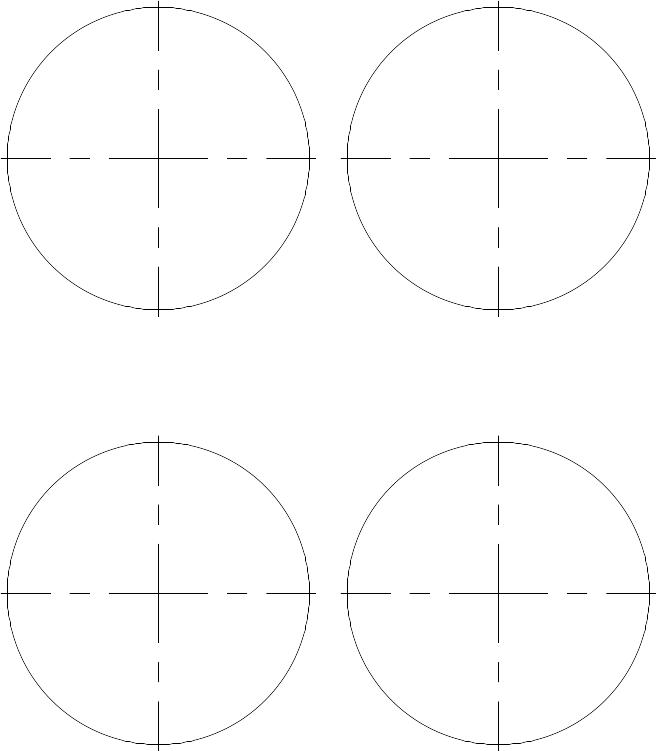

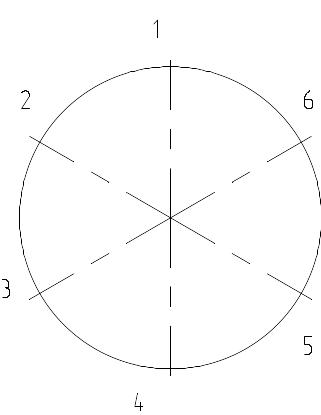

1 За алгоритмом, наведеним у методичних вказівках до виконання практичного завдання, розділити кола на 3, 4, 5, 6 частин, та побудувати правильні многокутники на їх основі.
2 За алгоритмом, наведеним у методичних вказівках до виконання практичного завдання, побудувати овали.
Питання для самоконтролю

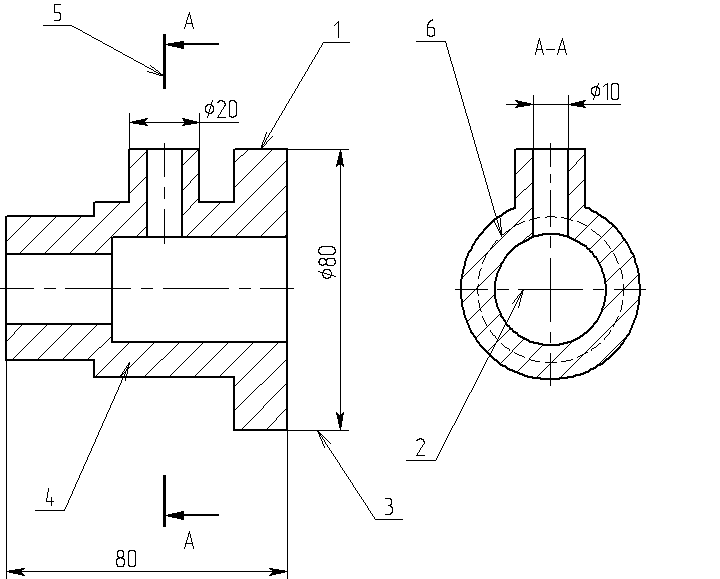

Рисунок 1 – Корпус
№ питання |
Контрольні питання |
Варіант відповіді |
|||||||
1 |
Вкажіть назву лінії, яка позначена на рисунку 1 цифрою 2 |
А Штрих-пунктирная тонка. Б Штрих-пунктирна потовщена В Штрихова Г Розімкнена Д Тонка |
|||||||
2 |
Вкажіть призначення суцільної тонкої лінії |
А Лінії конуру. Б Лінії позначення січної площини. В Лінії штриховки Г Лінії невидимого контуру Д Вісьові лінії |
|||||||
3 |
Знайдіть відповідність між позначенням і розміром формату:
|
А – а-3; б-2; в-1 Б –а-2; б-3; в-1 В –а-1; б-2; в-3 Г –а-3; б-1; в-2 Д – а-1; б-3; в-2 |
|||||||
4 |
Назвіть формат, на якому основний напис розташовують тільки поздовж короткої сторони |
А А2. Б А3. |
В А4 Г А1 Д А0 |
||||||
5 |
Вкажіть, якої довжини виконують штрихи лінії 6 (рисунок 1)
|
А 2 – 8 Б 5 – 30 В 8 – 20 |
Г 10 – 20. Д 3 – 5 |
||||||
6 |
Вкажіть, якою повинна бути відстань між штрихами лінії 2 (рисунку 1) |
А. 2 – 8 Б 5 – 30 В 8 – 20 |
Г 10 – 20. Д 3 – 5 |
||||||
Відповіді занесіть до таблиці 1
Таблиця 1
1 |
2 |
3 |
4 |
5 |
6 |
|
|
|
|
|
|
