Объёмные насосы
В основе работы этих насосов лежит уравнение Менделеева-Клайперона:
Р.V/ Т = соnst,
где: Р – давление среды в камере насоса;
V – рабочий объём камеры насоса;
Т – температура перекачиваемой среды.
Если считать, что температура перекачивающей среды остаётся неизменной (Т= соnst), то данное уравнение примет следующий вид: Р.V = соnst. Таким образом, очевиден принцип работы объёмных насосов: перемещение среды (жидкости или газа) под действием давления при изменяющемся объёме.
У поршневых (плунжерных) насосов в закрытом цилиндре ходит поршень (плунжер), совершая возвратно-поступательное движение. Так как в поршневых насосах процессы всасывания и нагнетания попеременно чередуются в одном и том же пространстве, то поршневые насосы снабжают распределительными механизмами – клапанами, назначение которых попеременно соединять всасывающую и нагнетательную полость насоса с внутренним пространством.
Поршневые насосы подразделяются на насосы простого, двойного и дифференциального действия (см. рис. 3.1).
Принцип действия поршневых насосов основан на том, что во время всасывания вследствие возвратно-поступательного движения поршня в цилиндре рабочий объём камеры увеличивается, создаётся разряжение, и в неё под действием атмосферного давления через всасывающий клапан
поступает перекачиваемая среда (газ или жидкость). Во время нагнетания объём камеры уменьшается, перекачивающей среде сообщается энергия движения, и она выдавливается через нагнетательный клапан в напорную линию.
У поршневых насосов простого действия за два хода поршня (один цикл) происходит один раз всасывание и один раз нагнетание.
В поршневых насосах двойного действия всасывание и нагнетание происходит при каждом ходе поршня. Эти насосы по существу являются соединением двух насосов простого действия в одном агрегате.
У поршневых насосов дифференциального действия всасывание происходит за один ход поршня, а нагнетание за два хода, то есть всасывание происходит периодически, а нагнетание непрерывно. Так при движении поршня вправо в левой полости происходит всасывание жидкости,
одновременно из правой полости вытесняется определённое количество перекачивающей среды. При обратном ходе из левой полости жидкость или газ выталкивается через нагнетательный клапан в нагнетательную трубу, соединяющую обе полости цилиндра. В это же время в правой
полости освобождается пространство. Таким образом, подача будет одинакова за оба хода. Этот тип поршневых насосов обладает такой же равномерностью подачи, как и поршневые насосы двойного действия, выгодно отличаясь от последних меньшим числом клапанов.
У пластинчатого (шиберного) насоса (см. рис. 3.2)
Рис.3.2 Схема шиберного насоса
при вращении ротора 1, эксцентрично расположенного в корпусе насоса 4, объём 3 между двумя смежными шиберами в первый полупериод увеличивается, а затем уменьшается. Происходит постоянное всасывание жидкости или газа (на данном рисунке справа снизу) и нагнетание (влево наверх). Шиберы в таких насосах выполнены в виде пластин, которые радиально перемещаются в специальных пазах ротора.
Аналогично шиберным насосам работают роликовые насосы, только вместо шиберов применяются ролики, которые также расположены в специальных профилированных пазах ротора.
В водокольцевом насосе (см. рис. 3.3) ротор 1 с радиальными лопатками
Рис.3.3 Принципиальная схема водокольцевого насоса
эксцентрично размещён в цилиндрическом корпусе 4. Корпус насоса предварительно заполняют водой. При вращении ротора вода отбрасывается к периферии, образуя водяное кольцо 3. Рабочий объём 2 между лопатками ротора сначала увеличивается, а затем уменьшается, за счёт чего происходит всасывание и нагнетание перекачиваемой жидкости. Всасывающий 5 и нагнетательный 6 патрубки насоса примыкают к торцевой части насоса.
В корпусе шестерённого насоса 4 (см. рис. 3.4) размещены ведущая 5 и ведомая 2 шестерни.
Рис.3.3 Схема шестерённого насоса.
При вращении шестерён в направлении, указанном на рисунке 3.4, жидкость из всасывающей полости 3 захватывается зубьями шестерён и поступает в напорную полость 1. В напорной полости зубья входят в зацепление и вытесняют жидкость в напорный патрубок. Другими словами, насос работает за счёт изменения объёма между зубьями шестерён при их вращении: во всасывающей полости он увеличивается, а в напорной уменьшается.
Насосы объёмного типа обладают рядом преимуществ перед другими типами насосов, в первую очередь высокой величиной создаваемого напора и хорошей всасывающей способностью.
Преимуществом шестеренных насосов является способность их к самовсасыванию без предварительного заполнения водой перед началом работы, что делает их простыми и удобными в управлении. Однако значительный износ трущихся поверхностей при работе на загрязненной воде сдерживает их широкое применение. Поэтому шестеренные насосы используют только в сельской местности, где вызовы на пожар редки.

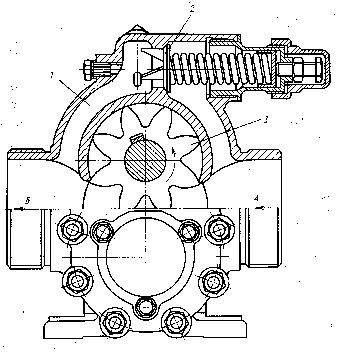

Рис.4. Навесной шестеренный пожарный насос НШН – 600М
1 – канал; 2 – предохранительный клапан; 3 –шестерни
Работа шестеренного пожарного насоса
При вращении шестерен жидкость, поступающая из всасывающего рукава в полость А, захватывается впадинами шестерен 3 и переносится в полость Б, где вытесняется под давлением зубьями при вхождении их в зацепления.
Подача насоса зависит от геометрических размеров шестерен и частоты их вращения и составляет 600 л/мин. Частота вращения насоса НШН–600М – 1500 об/мин; напор – 80 м; КПД – 0,65; допустимая высота всасывания 6 м; время всасывания 20–30 с.
Значение напора теоретически может быть бесконечно и зависит от мощности, подводимой к насосу, и его прочностных качеств. В действительности напор, развиваемый шестеренным насосом, устанавливают регулировкой предохранительного клапана 2, позволяющего перепускать часть жидкости через канал 1 из полости Б в полость А.
Последнее качество определяет использование объёмных насосов (особенно поршневых и плунжерных) в насосных агрегатах пожарных автомобилей в качестве вакуумных аппаратов. На некоторых образцах пожарной и приспособленной техники в качестве насосного агрегата используется простой и эффективный навесной шестерённый насос НШН-600М. К недостаткам объёмных насосов следует отнести их относительно невысокую производительность и чувствительность к наличию механических примесей в перекачиваемой среде. Именно поэтому наибольшее распространение в насосных агрегатах (установках) пожарных автомобилей получили динамические насосы, из которых более подробно будут рассмотрены струйные и центробежные насосы.
