1.Задание на проектирование «Склад сыпучих материалов»
Шаг установки конструкций – b = 5
Район строительства – г.Пермь
Длина здания -
м
Снеговая нагрузка – 2 кПа
Ветровая нагрузка – 0,48 кПа
Временная нагрузка
от галереи -
кН
Нагрузка от
собственной массы галереи -
кН
Радиус кривизны арки - 23м
Тепловой регион – теплый.
2. Обоснование типа несущих конструкций
В качестве сравнения взяты: - арка треугольного сечения - арка круглого сечения
Ι Треугольного сечения
II Круглого сечения
Вес конструкций
Вес материала
Объем конструкций (древесины)
1.
2.
Общая стоимость конструкций
т.руб.
т.руб.
Т.О. для дальнейшего расчета принимаем 3-х шарнирную арку стрельчатого очертания, как наиболее экономически эффективный вариант.
3. Расчет и конструирование ограждающих конструкций
Принимаем утепленные клее фанерные панели для кровли и стен. Расчет произведен для кровельных панелей. Они опираются на несущую конструкцию расположенную с шагом 4м.
Таблица 1 Сбор нагрузок на панели
Вид нагрузки |
Нормативная нагрузка |
Коэффициент надежности |
Расчетная нагрузка |
Постоянная нагр. Снеговая нагр. Итого: Монтажная |
0,46 1,5 1,96 1,0 |
11 1,4 - 1,2 |
0,51 2,4 2,91 1,2 |

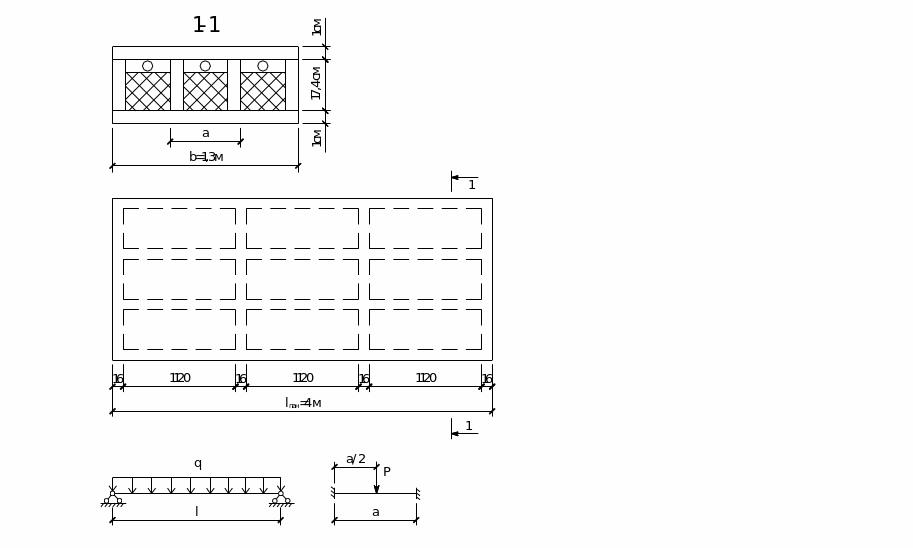

Задаем размеры панели:
Количество продольных ребер n=4 шт.
Сечение ребер
Полные нагрузки, действующие на панель без учета наклона
Расчетный пролет обшивки
Общий изгибающий момент
Поперечная сила
Местный изгибающий момент
Коэффициент приведения модуля упругости к фанере
Коэффициент приведения модуля упругости к древесине
Геометрические характеристики сечения панели.
Расчетная ширина обшивки
Толщина обшивки
Общая ширина ребра
Высота ребер
Положение нейтральной оси сечения
Статический момент обшивки относительно нейтральной оси
Приведенный момент инерции сечения (к фанере)
Приведенный момент сопротивления сечения
Момент сопротивления обшивки
Проверка верхней обшивки на сжатие и устойчивость при изгибе.
Коэффициент устойчивости
Напряжение сжатия
Проверка нижней обшивки на растяжение при изгибе
Проверка верхней обшивки на местный изгиб между ребрами
Проверка клеевых соединений на скалывание
Проверка прогиба панели

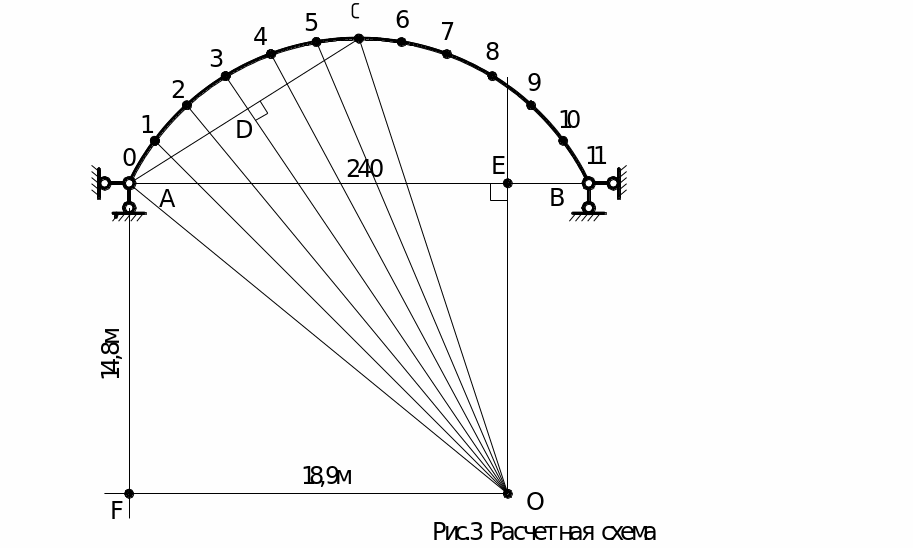

4. Геометрический расчет арки Длина хорды полуарки
Расстояние от центра округлости до опоры
Длина дуги полуарки
Угол наклона хорды полуарки
№ точки |
Угол
|
|
|
x |
y |
0 |
56 |
0.784 |
0.364 |
0 |
0 |
1 |
52 |
0.755 |
0.454 |
1.3 |
1.8 |
2 |
44 |
0.655 |
0.459 |
3 |
3.5 |
3 |
39 |
0.609 |
0.589 |
4.8 |
4.9 |
4 |
32 |
0.519 |
0.664 |
6.7 |
6.2 |
5 |
27 |
0.449 |
0.746 |
8.5 |
7.3 |
C |
20 |
0.339 |
0.761 |
10.5 |
8 |
6 |
27 |
0.449 |
0.744 |
12.5 |
7.3 |
7 |
32 |
0.519 |
0.664 |
14.3 |
6.2 |
8 |
39 |
0.609 |
0.589 |
16.2 |
4.9 |
9 |
44 |
0.655 |
0.459 |
18.0 |
3.5 |
10 |
52 |
0.755 |
0.454 |
19.7 |
1.8 |
11 |
56 |
0.784 |
0.364 |
24.0 |
0 |
