Реферат № 20
9.4. Эксплуатация и техника безопасности при работе с рентгенотелевизионными досмотровыми установками
Порядок обследования людей и ручной клади при помощи досмотрового комплекса, включающего рентгеновскую технику, имеет следующий вид.
Контролируемый человек направляется сотрудником охраны к РТИ для контроля ручной клади. Содержимое контролируемой ручной клади наблюдается на видеоконтрольном устройстве, установленном на столе дежурного. Затем контролируемый следует к стационарному МД. Ручная кладь оставляется на предметном столике рядом с МД, а человек следует через его арку.
Если ручная кладь вызвала подозрения, то производится ее более тщательный досмотр с помощью ручного МД и детектора паров ВВ (газоанализатора). Если сотрудник поста контроля считает, что такой досмотр недостаточен, он предлагает хозяину открыть ручную кладь и предъявить предмет, вызвавший подозрения.
При срабатывании стационарного МД человек также должен быть дополнительно досмотрен с помощью детектора паров ВВ и ручного МД. Эти приборы позволяют выявить точное местонахождение предмета, вызвавшего их срабатывание, на теле посетителя, после чего охранник должен потребовать предъявить этот предмет.
Подозрительной следует считать ручную кладь, на рентгеновском изображении которой обнаруживаются предметы, характерные для ВУ, или имеются не просвечиваемые участки. При обнаружении подозрительной на взрывоопасность ручной клади необходимо получить подробные разъяснения у хозяина. Если поведение хозяина ручной клади покажется подозрительным, он должен быть задержан до прибытия представителей компетентных органов.
При создании и эксплуатации рентгенотелевизионной досмотровой техники следует обращать внимание на безопасность дозы рентгеновского излучения в отношении здоровья досматриваемого и оператора системы досмотра. Как известно, типичная поглощаемая доза излучения, обусловленная космической радиацией, человека, совершающего авиперелет, составляет 10-50 мкЭв. Типичная фоновая доза излучения, получаемая средним жителем Европы в день, составляет 6-7 мкЭв. Согласно рекомендациям Американского национального совета по радиационной защите (NCRP-1993) и Международным нормам безопасности для общего контингента населения (включая детей и беременных женщин), допустим уровень излучения в 1 мЭв (1000 мкЭв) в год от всех источников ионизирующего излучения немедицинского назначения; безопасной дозой излучения считают 250 мкЭв в год. Типичная доза облучения проверяемого человека современным рентгенографическим сканером (SecureScan) составляет 0,1 мкЭв в режиме «сверхнизкая доза» и 3-5 мкЭв в режиме «высокое разрешение».
При работе с РТИ необходимо строгое соблюдение правил радиационной безопасности, оговоренных в инструкции по эксплуатации и нормативных документах (НРБ-99, ОСПОРБ-99, СП 2.6.1.697-98). В частности, для отечественных изделий «Норка» при всех возможных условиях их эксплуатации накопленная за рабочую смену доза рентгеновского излучения на границе радиационно-опасной зоны не должна превышать 70 мкЭв, что соответствует средней за рабочую смену мощности дозы 10 мкЭв/час.
При проведении работ с использованием РТИ вне специальных помещений должны быть выполнены следующие требования:
- должна быть определена и маркирована (или ограждена) граница радиационно-опасной зоны (зона, где накопленная за смену доза рентгеновского излучения может превышать 70 мкЭв) так, чтобы она была ясно видимой с расстояния не менее 3 м;
- следует исключить нахождение персонала в радиационно-опасной зоне при работе установки;
- необходимо определить и маркировать (или оградить) границу зоны А (зоны, где накопленная за смену доза рентгеновского излучения может превышать 17,5 мкЭв) так, чтобы она была ясно видимой с расстояния не менее 3 м;
- на границе зоны А должны быть установлены знаки радиационной опасности и приняты организационные и технические меры, исключающие возможность нахождения внутри этой зоны персонала группы Б и лиц из населения при работе установки;
- следует определить и маркировать (или оградить) границу зоны Б (зоны, где накопленная за смену доза рентгеновского излучения может превышать 0,7 мкЭв) так, чтобы она была ясно видимой с расстояния не менее 3 м;
- на границе зоны Б предписывается установить знаки радиационной опасности и принять организационно-технические меры, чтобы исключить возможность нахождения при работе установки лиц из населения внутри этой зоны;
- работы на рентгенотелевизионной установке должны выполняться бригадой не менее чем из двух человек, один из которых должен находиться у пульта управления, а другой – наблюдать за радиационно-опасной зоной;
- по возможности, для уменьшения параметров радиационно-опасной зоны, а также зон А и Б следует устанавливать за досматриваемым объектом защитный экран, перекрывающий пучок излучения;
- пучок излучения надлежит направлять в сторону от рабочих мест, выбирая направление, где наименее вероятно появление людей или имеется хороший поглотитель, например, толстая стена.
Таблица 9.1.
Размеры характерных зон опасности
рентгеновского излучения досмотровой установки
Зоны |
Расстояние от излучателя, м |
||
сзади |
сбоку |
спереди |
|
Радиационно-опасная |
3 |
4,5 |
40 |
А |
6 |
8 |
60 |
Б |
30 |
40 |
130 |
При использовании досмотровой системы «Норка» с максимальной производительностью в условиях отсутствия естественных и искусственных защитных преград границы радиационно-опасной зоны, размеры зон А и Б имеют значения, представленные в табл. 9.1.

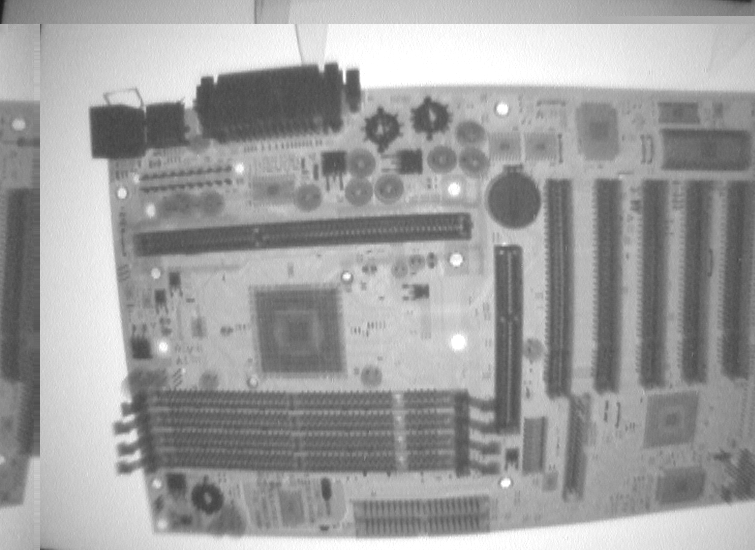

Рис. 9.2. Изображение материнской платы

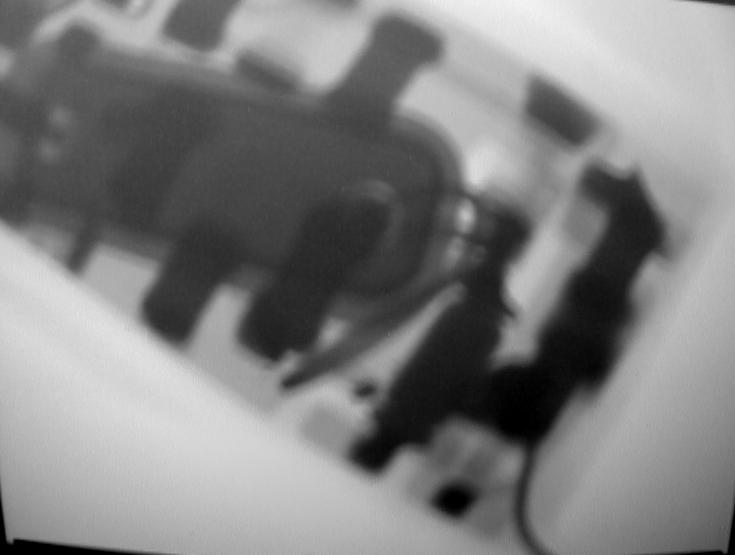

Рис. 9.3. Геометрически увеличенное в 10 раз изображение,
полученное рентгенотелевизионной системой

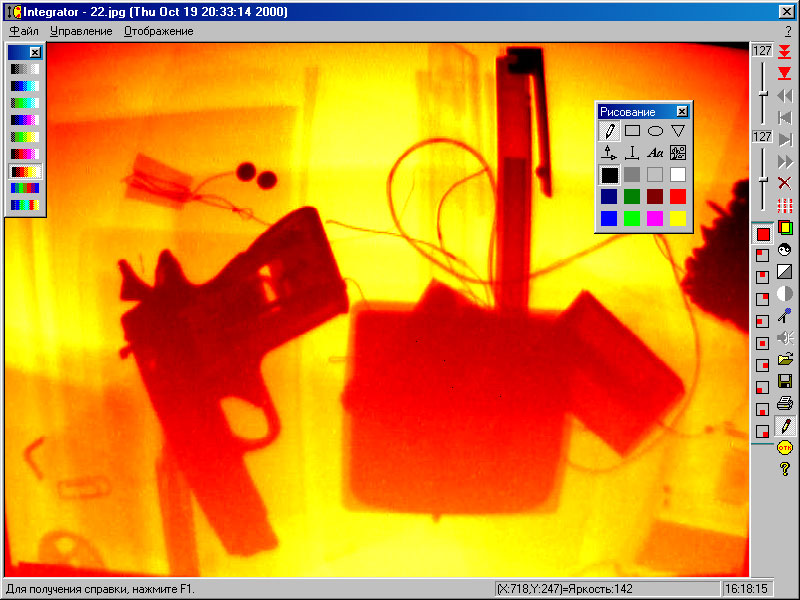

Рис. 9.4. Пример обработанного рентгенотелевизионного изображения
(псевдоцвет)
Для персонала, работающего на рентгенотелевизионных системах досмотра, должен быть организован индивидуальный дозиметрический контроль, а в организациях – проводиться радиационный контроль в соответствии с требованиями раздела 10 СП 2.6.1.697-98.
На рис. 9.2-9.4 показаны примеры изображений, получаемых рентгенотелевизионными системами до (рис. 9.2, 9.3) и после (рис. 9.4) обработки (цифрового анализа и фильтрации).
Порядок досмотра ручной клади и багажа, личного досмотра пассажиров и других лиц на предприятиях авиационного транспорта регулируется Федеральными авиационными правилами.
Федеральные авиационные правила «Требования авиационной безопасности к аэропортам», утвержденные приказом Минтранса России от 28 ноября 2005 года № 142, в пункте 36 прямо предписывают оборудовать в аэропорту помещения (пункты досмотра), снабженные техническими средствами досмотра: РТИ, стационарным МД, портативными (ручными) МД, средствами обнаружения ВВ, а также системой видеонаблюдения и видеозаписи, информация которой сохраняется в течение одного месяца, аварийным освещением и электроснабжением, тревожной сигнализацией, телефонной связью, в том числе и прямой связью с диспетчером службы организации пассажирских перевозок, пунктами регистрации билетов и приема багажа, нарядом правоохранительных органов. Пункты досмотра пассажиров, их ручной клади и багажа, иных лиц на входах в аэровокзалы международных аэропортов и аэропортов федерального значения оборудуются РТИ, стационарными и ручными МД (п. 37, е, а также п. 72 применительно к Московскому аэроузлу). Согласно п. 71 тех же Правил, в аэропортах Московского аэроузла обязательно использование трехуровневой системы предполетного досмотра багажа:
а) на первом уровне осуществляется досмотр всего багажа с использованием высокоскоростного РТИ с функцией автоматической (без участия оператора) диагностики ВВ;
б) на втором уровне осуществляется досмотр на компьютерном томографе или иной аппаратуре, обеспечивающей достоверное выявление ВВ, подозрительного багажа, не пропущенного в стерильную зону на первом уровне;
в) на третьем уровне осуществляется ручной досмотр багажа, не пропущенного в стерильную зону на втором уровне. Ручной досмотр осуществляется в присутствии пассажира, сотрудника милиции и взрывотехника.
При проведении предполетного досмотра в аэропортах Московского аэроузла:
а) применяются технические средства с использованием различных физических методов (рентгеновского, газоаналитического, ядерного квадрупольного резонанса, нейтронного и т.д.) для обнаружения ВВ и ВУ на теле и одежде, в ручной клади и багаже пассажиров;
б) досматриваются верхняя одежда, головные уборы, обувь, ремни пассажиров с использованием РТИ;
в) производится личный, ручной (контактный) досмотр пассажиров в местах возможного нахождения ВУ; в качестве альтернативы ручному (контактному) досмотру может использоваться метод просвечивания на рентгенографическом сканере;
г) производится психологическое тестирование пассажиров.
Рентгеновские методы обнаружения ВВ и ВУ успешно комбинируются с методами ядерного квадрупольного резонанса (ЯКР), нейтронного наносекундного анализа (ННА), меченых нейтронов в рамках комплексных систем, используемых на предприятиях авиационного транспорта. Так, в санкт-петербургском аэропорту «Пулково-1» работа рентгеновских досмотровых установок, в том числе разработанных орловским объединением «Научприбор», дополнена нейтронным радиационным анализом.

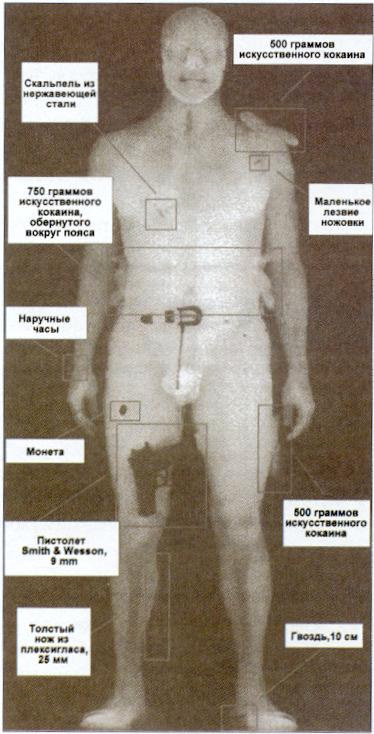

Рис. 9.5. Рентгенотелевизионное изображение человека с запрещенными
для провоза предметами, размещенными под одеждой
Согласно новым правилам досмотра отправляемых грузов, выработанных Федеральным управлением гражданской авиации США и вступивших в силу в 2006 году, большая часть грузов, доставляемых на борту пассажирских самолетов, должна быть исследована рентгеновскими методами на предмет обнаружения ВВ.
Тем не менее, эффективность применения рентгеновской досмотровой техники не следует абсолютизировать. Для обеспечения полной взрывобезопасности мест массового скопления людей необходимо комплексное применение целого ряда технических средств и квалифицированного личного состава. К примеру, безопасность афинской Олимпиады 2004 года обеспечивали 70 тыс. полицейских, 300 из которых были снайперами, 55 охотников местного охотничьего общества, 965 стационарных МД, 261 рентгеновская установка, 39 газоаналитических приборов. Опыт российских и иностранных журналистов показал, что сквозь одиночные рентгеновские установки и рамки МД можно пронести зажигалки, батарейки, провода, другие подозрительные и запрещенные предметы.
Таким образом, рентгенографический контроль с использованием направленного рентгеновского излучения различной интенсивности позволяет получать видимое статическое изображение внутренней структуры устройства, содержащего ВВ, а также подозрительных предметов, скрытых на человеческом теле (см. рис. 9.5).Тем не менее, несмотря на огромный прогресс, наблюдающийся в последнее время в разработке все более совершенных рентгеновских установок, вопрос о повышении вероятности обнаружения ВУ, замаскированных под обычные предметы, остается весьма актуальным. Даже томографическое изображение предметов не дает возможности обнаружения ВВ и ВУ со стопроцентной вероятностью.
