Реферат № 1

Характеристики и распознавание взрывчатых веществ и взрывных устройств

2.1. Основные понятия о взрывчатых веществах

Взрывчатыми веществами (ВВ) называются химические соединения или смеси, которые под влиянием определенных внешних воздействий способны к быстрому самораспространяющемуся химическому превращению с образованием сильно нагретых и обладающих большим давлением газов, которые, расширяясь, производят механическую работу. Такое химическое превращение ВВ принято называть взрывчатым превращением.

Взрывчатые вещества весьма разнообразны по химическому составу, физическим свойствам и агрегатному состоянию.

Большинство ВВ существуют при нормальных условиях в твердом состоянии, меньшее их число – в жидком состоянии, но и они также весьма разнообразны.

Взрывчатыми веществами могут быть и газы, например, смесь воздуха с метаном или парами бензина и т.п.

Простейшим ВВ является комбинация углерода и кислорода (C+O₂). Такое ВВ можно изготовить путем тщательного измельчения угля и распыления его в воздухе. После поджигания будет иметь место реакция взрыва. Из этого примера видно, что простейшим способом получения ВВ является механическое смешивание горючих веществ с кислородом. Взрывчатые смеси жидкого кислорода с органическими наполнителями (древесный уголь, мелкие опилки) получили название «оксиликвиты».

Оксиликвиты и подобные им ВВ имеют существенный недостаток – малый срок «жизни» вследствие быстрого испарения жидкого кислорода (воздуха). Это препятствует широкому применению оксиликвитов, а для некоторых целей, например, для снаряжения снарядов, делает их применение совершенно невозможным.

Указанный недостаток устранен в тех ВВ, в которых окислителем является твердые кислородосодержащие вещества, например, NH₄NO₃ (аммиачная селитра), KClO₄ (перхлорат калия) и др.

Широко применяется при получении ВВ и способ сочетания горючих элементов и кислорода, обеспечивающий идеальную равномерность состава. Способ заключается в получении химических соединений, молекулы которых содержат горючие элементы (углерод и водород) и кислород, например, тротил C₆H₂(NO₂)₃CH₃, нитроглицерин C₃H₅(ONO₂)₃CH₃ и др. Взрыв таких ВВ происходит за счет своих внутренних запасов кислорода.

Существуют такие ВВ, взрыв которых происходит не за счет реакции соединения горючих с кислородом, а за счет реакции распада. Примером таких ВВ является азид свинца Pb(N₃)₂, реакция взрывчатого превращения которого представляет собой распад его молекулы на свинец и азот. Наконец, возможны и комбинированные случаи, примером которого является гремучая ртуть.

По силе взрыва ВВ можно разделить на два типа:

– сильные ВВ (детонирующие), характеризующиеся высокой скоростью реакции и высоким давлением;

– слабые ВВ (воспламеняющиеся), сгорающие медленнее и развивающие более низкие давления.

Способность ВВ к взрывчатым превращениям определяется экзотермичностью химической реакции, высокой скоростью ее распространения, способностью к самораспространению и наличием газообразных продуктов реакции. Совокупность этих условий и придает превращению характер взрыва. Так, для тротила, или тринитротолуола, с плотностью кг/м³ удельная энергия взрывчатого превращения кДж/кг, скорость детонации м/с, объем газообразных продуктов взрыва на 1 кг ВВ, приведенный к нормальным физическим условиям, м³.

Таким образом, в результате взрывного превращения ВВ образуются газы, разогретые за счет тепловой энергии реакции до температуры в несколько тысяч градусов. Газообразные продукты взрыва благодаря большой скорости химической реакции практически занимают объем самого ВВ, то есть находятся в сильно сжатом состоянии. В результате максимальное давление при взрыве ВВ достигает нескольких тысяч атмосфер.

Влияние расширяющихся продуктов детонации на окружающую среду характеризуется бризантным и фугасным воздействием.

Бризантность означает способность ВВ производить при взрыве местное дробление твердой среды.

Бризантное действие проявляется лишь на близких расстояниях от места взрыва, где давление и плотность энергии продуктов детонации еще достаточно велики. Максимальный бризантный эффект наблюдается при непосредственном контакте заряда ВВ с преградой.

Фугасность означает способность ВВ производить разрушающие взрывные воздействия. Данное свойство главным образом зависит от скорости расширяющихся газов в окрестности точки взрыва.

Для сравнительной оценки поражающего действия ВВ их способность производить разрушающие взрывные воздействия сравнивают с аналогичной способностью тротила, фугасное и бризантное действие которого принимают за единицу.

2.2. Классификация взрывчатых веществ по практическому применению

В зависимости от практического применения, абсолютное большинство известных ВВ делятся на четыре основных группы:

а) инициирующие ВВ (ИВВ);

б) бризантные ВВ (БВВ);

в) метательные ВВ, или пороха;

г) пиротехнические составы.

Инициирующие ВВ (от латинского слова initium – начало) применяются для снаряжения средств инициирования (капсюлей-воспламенителей, капсюлей-детонаторов). Их основной признак – высокая чувствительность к простым внешним воздействиям (удар, накол).

Важнейшее свойство ИВВ – способность вызывать взрывчатое превращение в других ВВ. Так как ИВВ обладают способностью детонировать, непосредственно под влиянием внешних воздействий, то иногда их называют первичными ВВ.

К инициирующим ВВ относятся:

1) индивидуальные ВВ (гремучая ртуть – Hg(ONC)₂; азид свинца – Pb(N₃)₂; ТНРС, или тенерес, – C₆H(NO₂)₃O₂PbH₂O; тетразен – C₂H₈ON₁₀);

2) инициирующие смеси, например, ударный состав – Hg(ONC)₂+ KClO₃+ SbS₃.

Бризантные ВВ (от французского слова brisez - дробить) применяются для изготовления различных разрывных зарядов. От ИВВ они отличаются значительно меньшей чувствительностью к внешним воздействиям и большей разрушительной силой. Детонация их вызывается преимущественно при помощи ИВВ. Поэтому, в отличие от последних, их иногда называют вторичными ВВ.

К бризантным ВВ относятся:

1) индивидуальные БВВ: тротил (тринитролуол) – С₆H₂(NO₂)₃CH₃; тетрил – C₆H₂(NO₂)₃N(NO₂)CH₃; гексоген – C₃H₆N₃(NO₂)₃; динитробензол – C₆H₄(NO₂)₂; динитронафталин – C₁₀H₄(NO₂)₃; пикриновая кислота – C₆H₂OH(NO₂)₃; титрат аммония - C₆H₂(ONH₄)(NO₂)₃;

2) высокомолекулярные БВВ, например, нитрат целлюлозы, называемый пироксилином, а также азотнокислые эфиры спиртов: нитроглицерин – C₃H₅(ONO₂)₃; тетранитропентаэритрит (ТЭН) – С(CH₂ONO₂)₄; нитродигликоль – O(C₂H₄ONO₂)₄;

3) сложные БВВ, разделяемые в основном на две группы: аммиачно-селитренные ВВ – аммотолы А-80, А-60, А-50, А-40, а также динамоны, аммоналы и т.п., и взрывчатые смеси, например, ТГ-50 (50% тротила + 50% гексогена).

Метательные ВВ (пороха) служат для сообщения снаряду или пуле движения в канале ствола оружия, а также движения ракетам, имеющим РДТТ. Характерным признаком их взрывчатого превращения является горение, не переходящее в детонацию.

К метательным ВВ относятся:

1) пороха - механические смеси, состоящие из трех компонентов: горючее + окислитель + цементатор. Примером может служить дымные пороха и смесевые твердые ракетные топлива;

2) нитроцеллюлозные пороха представляющие собою гомогенные системы, являющиеся пластифицированными и уплотненными нитратами целлюлозы. В зависимости от типа растворителя, они подразделяются на пироксилиновые, баллиститные, тротиловые, кордитные, вискозные;

3) пороха-нитрополимеры, полученные реакцией полимеризации.

Пиротехнические составы по физической структуре являются механическими смесями, содержащими окислитель, горючее и добавки. Основным видом их взрывчатого превращения является быстрое горение. Сгорая, пиротехнические составы дают соответствующие эффекты. В зависимости от эффекта и применения они подразделяются на осветительные, сигнальные пламенные, трассирующие, зажигательные, дымовые, имитационные, воспламенительные и др.

2.3. Основные характеристики взрывчатых веществ

Основными характеристиками ВВ являются чувствительность к внешним воздействиям, энергия взрывчатого превращения, скорость детонации, бризантность, фугасность.

Чувствительностью ВВ называется их бóльшая или меньшая способность к взрывчатому превращению под влиянием внешних воздействий. Ее принято характеризовать минимальным количеством энергии, которое необходимо затра­тить для того, чтобы возбудить процесс взрывчатого превращения.

Наибольший практический интерес представляет чувствительность ВВ к удару. Определение чувствительности ВВ к удару производится при помощи приборов, называемых копрами. Испытание заключается в том, что на навеску ВВ, положенную на металлическую наковальню, сбрасывают с определенной вы­соты груз.

Чувствительность инициирующих ВВ характеризуют верх­ним и нижним пределами. Нижним пределом чувствительности называется максимальная высота сбрасывания данного груза, после проведения серии испытаний не происходит ни одного взрыва. Верхним пределом чувствительности называется минимальная высота сбрасывания того же груза, при которой каждое испытание оканчивается взры­вом. Нижний предел чувствительности характеризует безопасность инициирующих веществ, верхний – безотказность их действия от данного вида начального им­пульса.

Чувствительность бризантных ВВ характеризуют процентом взры­вов, полученных из 50-100 испытаний при сбрасывании груза массой 10 кг с высоты 25 см.

Под энергией взрывчатого превращения понимают количество тепловой энергии, которое выделяется при взрыве единицы массы (1 кг) взрывчатого вещества. Энергия взрывчатого превращения, выражаемая в Дж/кг, рассчи­тывается теоретически на основе анализа реакций взрывчатого превращения ВВ или опре­деляется опытным путем.

Опытное определение энергии взрывчатого превращения производится с по­мощью специальной калориметрической установки, внутри которой взрывается (сжигается) определенное количество испытуемого ВВ. В результате взрыва установка нагревается до некоторой температуры, фиксируемой специальным тер­мометром. По разности температур калориметрической установки с учетом ее массы и теплоемкости, а также массы испытуемого ВВ вычисляют энергию его взрывчатого превращения.

Определение скорости детонации производится различными методами. Наибо­лее простой метод основан на сравнении известной скорости детонации детони­рующего шнура со скоростью детонации испытуемого заряда (метод Дотриша).

Заряд испытуемого ВВ длиной 30-40 см помещается в трубу, че­рез боковую поверхность которой на строго определенном расстоянии один от другого вставляют концы отрезка детонирующего шнура. Средний участок шнура укладывают на свинцовую пластинку. На пластинке в месте, соответствующем середине шнура, делают риску.

Заряд ВВ взрывают с торца электродетонатором; детонационная волна, распространяясь вдоль заряда, вызывает детонацию сначала в одной, а затем в другой ветви детонирующего шнура. В месте встречи детонационных волн, проходящих по шнуру, на свинцовой пластинке по­лучается характерная отметка (углубление), отстоящая на расстоянии h от риски. Скорость детонации заряда в м/с определяется по формуле

,

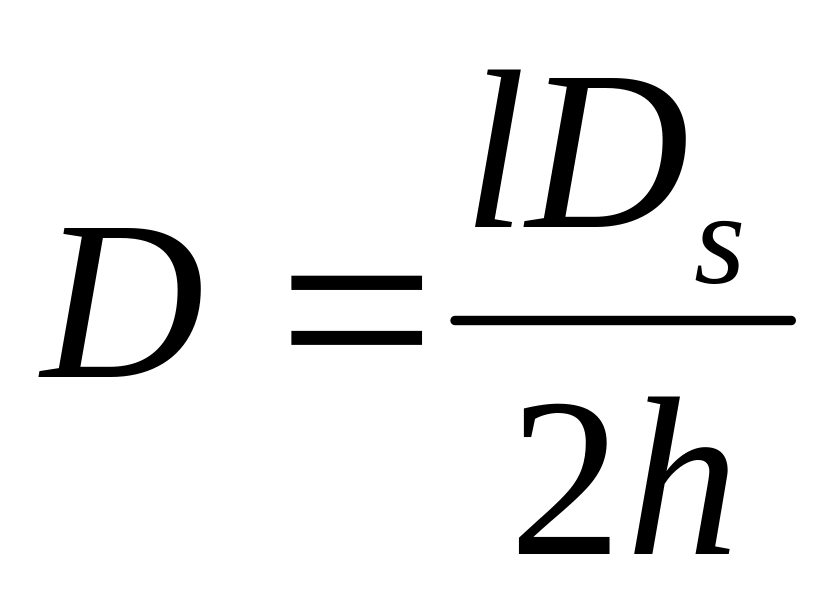

где – скорость детонации детонирующего шнура, м/с; l – расстояние между концами детонирующего шнура в испытуемом заряде, м; h – расстояние между риской и отметкой на свинцовой пластинке, м.

Бризантность ВВ зависит от скорости детонации: чем больше скорость детонации, тем больше (при прочих равных условиях) бризантность данного вещества.

Мерой практической оценки бризантности условно принято считать величину обжатия свинцовых столбиков под действием взрыва определенной навески испытуемого ВВ (проба Гесса).

Определение бризантности по обжатию свинцовых столбиков производят сле­дующим образом.

Заряд испытуемого ВВ массой 50 г в порошкообразном состоянии помещают в цилиндрический бумажный патрон диаметром 40 мм и доводят его до плотности 1,0·10³ кг/м³ с одновременным образованием гнезда под электродето­натор. На патрон кладут картонный кружок с отверстием в центре для установки электродетонатора. Патрон устанавливают на стальную пластинку, которая укладывается на два свинцовых столбика высотой 30 мм и диаметром 40 мм каждый.

После установки патрона и крепления всей системы на массивной плите производят взрыв, в результате которого свинцовые столбики деформируются. Ве­личиной обжатия (уменьшением высоты свинцовых столбиков), выраженной в миллиметрах, и определяется бризантность испытуемого ВВ.

Фугасность ВВ характеризуется разрушением и выбро­сом материала той или иной твердой среды (чаще всего грунта), в которой про­исходит взрыв. Мерой фугасности служит объем воронки выброса, отнесенный к массе заряда испытуемого ВВ.

Существует несколько способов экспериментального определения фугасности, но чаще всего фугасность оценивают по увеличению объема канала свинцовой бомбы под действием взрыва определенной навески испытуе­мого образца ВВ (проба Трауцля). Испытания проводятся следующим образом. Заряд испытуемого ВВ массой 10 г в порошкообразном состоянии взрывают в канале массивной свинцовой бомбы. При взрыве канал бомбы расширяется, и по увеличению его объема, выраженного в кубических сантиметрах (миллилитрах), судят о фугасности испытуемого ВВ.

Важнейшие характеристики основных ВВ приведены в табл. 2.1.

Таблица 2.1

Характеристики основных взрывчатых веществ

Наименование ВВ	Плотность, 10–3 кг/м3	Температура плавления, оС	Чувствительность к удару			Скорость детонации, м/с	Бризантность, м м Бризантность, мм	Фугасность, см3 (мл) Ф
			Высота сбрасывания груза, см	Масса груза, кг	% взрывов
Гремучая ртуть	4,42	–	8,5/5,5*	0,690	–	4850	–	–
Азид свинца	4,7	–	23/7*	0,975	–	4800	–	–
Тенерес	3,08	–	18,5/12,5*	0,600	–	5000	–	–
ТЭН	1,77	140	25	10	100	8400	24	500
Гексоген	1,8	201	25	10	70-80	8380	24	490
Тетрил	1,78	131,5	25	10	50-60	7700	19	390
Тротил	1,66	81	25	10	4-8	6990	13	285
Пикриновая кислота	1,81	122,5	25	10	24-32	7200	16	335
Ксилил	1,65	–	25	10	10-12	6600	10	270
Пластит-4	1,42	–	25	10	12-16	7600	21	280
Динитронафталин	1,5	150	25	10	0	–	–	80
Аммонит 80/20	–	–	25	10	20-30	5300	13	350

^* Числитель соответствует верхнему, знаменатель – нижнему пределу чувствительности.

2.4. Взрывчатые вещества, применяемые в мирных экономических целях

По условиям применения в народном хозяйстве ВВ делятся на три основные группы:

– для взрывных работ под землей, кроме шахт, взрывопожароопасных (или опасных) по газу и пыли, а также для открытых работ шпу­ровым способом ;

– для применения в крупных зарядах на от­крытых работах – заряжание скважин, котлов, камер;

– для работ на шахтах, опасных по газу и пыли.

По основным свойствам ВВ, применяемые в промышленности, как и в воен­ном деле, подразделяются на инициирующие, бризантные и метательные. Из бризантных ВВ наиболее широкое применение имеют аммиачно-селитренные и нитроглицериновые ВВ.

Нитроглицериновые ВВ делятся на две группы:

– высокопроцентные (с содержанием нитроглицерина 35% и более). Вещества данной группы носят название динамитов. Динамиты могут выпускаться труднозамерзающими и обыкновенными. Температура замерзания обыкновенных динами­тов – около +8°С, труднозамерзающих – около -20°С;

– низкопроцентные (с содержанием нитроглицерина до 15%). К этой груп­пе относятся победиты, детониты. Главной их составной частью является аммиач­ная селитра.

Нитроглицериновые ВВ выпускаются в патронированном виде: патроны диа­метром 31-32 мм, массой 150 и 200 г.

При работе с ВВ, содержащими нитроглицерин, необходимо учитывать их низ­кую стойкость, опасность в обращении, связанную с высокой чувствительно­стью, и вредное действие на человека. При замерзании динамиты становятся опасными в обращении. Поэтому с замерзшими и полуза­мерзшими динамитами следует обращаться осторожно: их нельзя сверлить, ре­зать, ломать, бросать и т.д. В целях обеспечения безопасности за­мерзшие динамиты подвергаются оттаиванию.

К аммиачно-селитренным ВВ, применяемым в народном хозяйстве, относят­ся аммиачная селитра (в чистом виде), аммониты и динамоны.

Наиболее широкое применение имеют аммониты, в которых содержится от 50 до 90% аммиачной селитры и, как правило, есть добавки бризантных ВВ. Динамоны представляют собой смеси аммиачной селитры с невзрывчатыми го­рючими твердыми добавками (мука из сосновой коры, торф, жмых и др.)

В настоящее время в промышленности внедряются ВВ под названием «игданиты», представляющие собой гранулированную аммиачную селитру, пропитан­ную жидкими горючими добавками (нефтью, дизельным топливом и т. п.) в количе­стве до 6% от веса селитры. Пропитка селитры горючим производится на месте взрывных работ.

Аммониты выпускаются в патронированном виде (для подземных работ) и россыпью в бумажных мешках или деревянных ящиках массой до 40 кг (для от­крытых работ). Патроны имеют диаметр 30-32 мм и массу 100, 150, 200 и 300 г. Патроны укладывают в пачки по 10 шт., а пачки помещают в дере­вянные или металлические ящики и маркируют (табл. 4.4).

Отдельные виды аммонитов (В-3 и № 6) выпускаются в виде шнекованных зарядов диаметром 150-310 мм с плотностью 1,3·10³ кг/м³, а аммонит № 6 – до 1,35·10³ кг/м³. Скальные аммониты выпускаются в виде патронов, состоящих из двух прессованных шашек массой по 100 г каждая. В одной шашке выпрессовывается запальное гнездо.

В зависимости от условий применения, установлены следующие различия в цветах оболочки ВВ:

– для открытых работ – белый;

– для подземных работ (безопасных по газу и пыли) – красный;

– для предохранительных ВВ по углю – желтый;

– для предохранительных ВВ, взрываемых по проводам, – синий.

Предохранительные ВВ – специальные ВВ, предназначенные для проведения взрывных работ в опасных по газу или пыли угольных шахтах и отличающиеся пониженной способностью вызывать взрыв метановоздушных и пылевоздушных смесей.

Реферат № 2

2.5. Взрывные устройства промышленного изготовления

Взрывное устройство (ВУ) представляет собой изделие, специально подготовленное к взрыву.

По способу изготовления взрывные устройства можно разделить на промышленные (ПВУ) и самодельные (СВУ).

При срабатывании любого взрывного устройства (ПВУ или СВУ) происходит переход химического заряда ВВ из твердого состояния в быстрорасширяющуюся газовую смесь, сопровождающийся образованием ударной взрывной волны, осколков и значительным выделением тепла.

Кроме того, ВУ отличаются по эквивалентной массе ВВ (в пересчете на ТНТ), конструктивному исполнению и способу инициирования взрыва (с помощью взрывателей – замедленного действия, функционирующих соответственно действию жертвы, дистанционного управления, комбинированного действия).

При совершении террористических актов могут быть использованы промышленные ВУ: гранаты, мины, осколочно-фугасные снаряды и т.д.

Гранаты представляют собой боевые снаряды, предназначенные для метания рукой человека или при помощи гранатомета, и характеризуются осколочным поражающим действием. Масса ВВ составляет примерно 80-120 г. Граната имеет осколочную рубашку с полуготовыми элементами в виде пружины из насеченной проволоки. При подрыве гранаты образуется большое количество порядка 500 осколков, из них около 60% – массой 0,10-0,15 г. Из остальной массы металла корпуса образуются более крупные осколки массой 0,3-0,5 г, а также большое количество мелких осколков. Начальная скорость разлета осколков может достигать величин порядка 1000 м/с. Радиус поражения осколками зависит от конструктивного исполнения и для оборонительной гранаты Ф-1 («лимонка») может достигать 200 м.

Ручные осколочные гранаты предназначаются для поражения осколками живой силы противника в ближнем бою (при атаке, в окопах, убежищах, населенных пунктах, в лесу, в горах и т. п.). На вооружении состоят ручные гранаты РГД-5, РГ-42, Ф-1, а также РГО и РГН.

В зависимости от дальности разлета осколков, гранаты делятся на наступательные и оборонительные. Ручные гранаты РГД-5, РГ-42 и РГН относятся к наступательным гранатам. Гранаты Ф-1 и РГО – оборонительные. Ручные осколочные гранаты комплектуются унифицированным запалом к ручным гранатам, модернизированным (УЗРГМ). Капсюль запала воспламеняется в момент броска гранаты, а взрыв ее происходит через 3,2-4,2 с после броска.

Гранаты РГД-5, РГ-42 и Ф-1 безотказно взрываются при падении в грязь, снег, воду и т.п.

Ручная кумулятивная граната РКГ-3 является противотанковой и предназначается для борьбы с танками и другими бронированными целями (самоходно-артиллерийской установкой, бронетранспортером, бронеавтомобилем и т.п.), а также для разрушения прочных преград и укрытий полевого типа.

Ручная кумулятивная граната при попадании в цель (жесткую преграду) мгновенно взрывается, образовавшиеся при взрыве газы благодаря кумулятивной воронке собираются в узкий пучок, который способен пробить броню современного танка и уничтожить внутри его экипаж и оборудование. Наиболее эффективное действие граната производит при ударе о цель дном. Направление полета гранаты дном вперед обеспечивается стабилизатором.

Небольшой вес гранат позволяет натренированному солдату метать их на дальности: осколочные гранаты – на 40-50 м; противотанковую гранату – на 15-20 м.

Инженерные боеприпасы являются одним из основных средств инженерного вооружения. Они подразделяются на средства взрывания, заряды взрывчатых веществ и мины.

Средства взрывания предназначаются для возбуждения (инициирования) взрыва различных по назначению зарядов взрывчатых веществ и мин. К ним относятся капсюли-детонаторы, электродетонаторы, запалы, детонирующие и огнепроводные шнуры, зажигательные трубки, взрыватели и т.п.

Заряды представляют собой определенные (по объему и массе) количества взрывчатого вещества. Как правило, заряды имеют оболочку и гнезда для капсюля-детонатора, электродетонатора или запала.

Масса зарядов определяется расчетом, а форма – конструктивными особенностями разрушаемых объектов и условиями производства подрывных работ. По форме заряды бывают сосредоточенные, удлиненные, фигурные и кумулятивные.

Мины представляют собой заряд взрывчатого вещества, конструктивно объединенный со средством взрывания.

Мины по назначению подразделяются на противотанковые, противопехотные, противодесантные, специальные.

Основными элементами противотанковых, противопехотных и противодесантных мин являются заряд ВВ, взрыватель и приводное устройство.

Заряд ВВ, входящий в состав мины, предназначен для нанесения поражения или повреждения объекту.

Взрывателем мины называют специальное устройство для инициирования взрыва заряда мины. У некоторых мин взрыв заряда осуществляется в результате замыкания электрической цепи «источник тока – электродетонатор». Устройства, обеспечивающие замыкание контактов электрической цепи, называют замыкателями. В большинстве случаев конструктивное выполнение взрывателей и замыкателей аналогично.

Приводное устройство мины обеспечивает срабатывание взрывателя мины в результате определенного воздействия объекта, для поражения которого предназначается мина. Различают приводные устройства натяжного, нажимного, разгрузочного действия и т.п.

Специальные мины не имеют приводного устройства и состоят из заряда и взрывателя. Срабатывание взрывателя таких мин происходит в результате воздействия на него внешних импульсов, не связанных с объектом поражения (взрыва соседних зарядов, импульса электрического тока и т.п.). К специальным относятся и сигнальные мины. Они не являются средством поражения, но по принципу действия аналогичны противопехотным минам.

Почти все инженерные боеприпасы могут применяться при температуре окружающей среды от +50^С до –50^С. В тех случаях, когда свойства боеприпаса не допускают его использования в указанном интервале температур, в описании такого боеприпаса указываются температурные пределы, в которых обеспечивается нормальная работоспособность образца.

При хранении и применении инженерных боеприпасов, а также при их снятии и обезвреживании необходимо строгое соблюдение порядка и последовательности работ, изложенных в соответствующих описаниях. К применению допускаются только исправные боеприпасы, не имеющие повреждений, влияющих на их работоспособность и безопасность обращения с ними.

По принципу действия мины можно разделить на фугасные, осколочные и огневые.

Фугасные мины имеют заряд до 500 г ВВ. Корпуса фугасных мин изготавливают из пластмассы или специальной ткани.

Осколочные мины поражают за счет фугасного и осколочного действия. Размеры и формы зон поражения этих мин зависят от «геометрии» разлета осколков и их количества. У большинства конструкций осколочных мин применяются полуготовые и готовые убойные элементы (металлические шарики диаметром 3,5-8,0 мм и кубики с ребром 5,0 мм, проволока с насечками и т.п.) В различных образцах мин их количество находится в пределах от 500 до 1200 шт. Помимо осколочных элементов, корпуса некоторых мин могут состоять из готовых осколков массой около 3,5 г, разлетающихся при взрыве со скоростью более 1000 м/с. Величина радиуса сплошного поражения мин кругового действия может составлять 6-15 м, а мин направленного действия до – 150 м.

Высокоскоростные осколки даже малой массы обладают значительной пробивной способностью. Например, для защиты от осколка массой 3 г при скорости 1500 м/с требуется высокотвердая броневая сталь толщиной 10 мм. Осколок массой 1 г при скорости 600 м/с пробивает тканевые бронежилеты, предназначенные для защиты от пуль пистолета Макарова.

Эффективность поражения личного состава осколками от взрыва одной противопехотной мины эквивалентна десяти-двенадцатисекундному обстрелу из стрелкового оружия. Высокая поражающая способность противопехотных мин нового поколения заставляет обратить на них особое внимание.

Мина противопехотная осколочная направленного поражения управляемая МОН-50 предназначена для выведения из строя личного состава противника. Поражение человеку (или нескольким одновременно) при взрыве мины наносится готовыми убойными элементами (шарики или ролики), вылетающими в направлении противника в секторе по горизонту 54 градуса на дальность до 50 метров. Высота сектора поражения – от 15 см до 4 м на предельной дальности. Взрыв производится оператором с пульта управления при появлении противника в секторе поражения, или же при задевании солдата противника за обрывной датчик взрывателя МВЭ-72, или же за натяжной датчик (проволочку) взрывателя серии МУВ. Сама мина взрывателями не комплектуется, а имеет в верхней части два гнезда с резьбой под запал МД-2 или МД-5М, электродетонатор ЭДП-Р. Таким образом, мина может приводится в действие одним из двух способов. Эффективность мины МОН‑50 сильно зависит от того, насколько точно она направлена. Поэтому в верхней ее части имеется прицел, поле зрения которого показывает саперу зону поражения.

Время боевой работы мины МОН-50 не ограничивается. Элементов самоликвидации, неизвлекаемости и необезвреживаемости мина не имеет. Безопасное удаление от мины в тыльную сторону и в боковые стороны определено в 35 метров, однако боевая практика показывает, что осколков корпуса, летящих в тыл и в стороны, можно не опасаться уже на расстоянии 12-15 метров. Мина может также использоваться с взрывателем МВЭ-72, имеющим датчик цели в виде малозаметной тонкой обрывной проволочки. В этом случае срок боевой работы мины ограничивается сроком годности батареи питания типа «373». При использовании подручных средств можно использовать мину и с взрывателем серии МУВ с запалом МД-2 или МД-5М. Возможно и иное использование мины при применении иных взрывателей (в качестве объектной, мины-сюрприза).

Мины МОН-50 могут поставляться в составе комплекта управляемого противопехотного минного поля.

Мина противопехотная осколочная кругового поражения ПОМ-1, устанавливаемая средствами дистанционного минирования, предназначена для выведения из строя личного состава противника. Поражение человеку или нескольким наносится за счет поражения осколками корпуса при взрыве заряда мины в момент, когда человек заденет один из восьми датчиков цели (тонкие прочные капроновые нити длиной 4,5 м каждая с якорями-грузиками на концах) и тем самым изменит положение мины.

Мина ПОМ-1 может устанавливаться только на грунт и только средствами дистанционного минирования – ручными ПКМ-1, вертолетными ВСМ-1, наземными минными заградителями УМЗ, УГМЗ. Из них основным средством является ВСМ-1. Возможность установки мин вручную не предусматривается.

Контейнеры подвешиваются попарно на узлы внешней подвески оружия вертолета. В каждом контейнере размещается по 29 кассет типа КСО-1. Всего вертолет Ми-8Т может нести 116 кассет (928 мин типа ПОМ-1). Мины ПОМ-1 размещаются по 8 штук в кассетах КСО-1.

Кассеты помещаются в соответствующий носитель (ПКМ-1, ВСМ-1, УМЗ, УГМЗ). Отстреливание мин из кассеты происходит электроимпульсом, подаваемым с пульта управления.

В момент вылета мины ПОМ-1 из кассеты из нее выдергивается предохранительная чека, которая прикреплена к вытяжному тросику, и высвобождаются центробежный предохранитель и пиротехнический замедлитель.

После вылета из кассеты под воздействием набегающего потока воздуха мина получает вращение. Для этого на корпусе имеются аэродинамические приливы-крылья.

Центробежный предохранитель высвобождает две крестовины на нижней и верхней половинах корпуса, которые удерживают подпружиненные якоря – грузики с нитями. Крестовины отбрасываются от корпуса, якоря-грузики под воздействием пружин вылетают из корпуса. Под воздействием центробежной силы якоря-грузики отбрасываются от корпуса на длину нитей.

После падения мины на землю и исчезновения центробежной силы обратное движение центробежного предохранителя замыкает контакты огневой цепи.

С этого момента мина находится в боевом положении и начинается отсчет времени боевой работы, который может составлять от 1 до 40 часов (В среднем 20 часов).

Весь процесс приведения мины в боевое положение, начиная с момента вылета из кассеты, занимает 60-90 секунд.

Взрыв мины ПОМ-1 происходит при изменении положения мины более чем на 15-20 градусов, что происходит вследствие того, что солдат противника, зацепившись за тонкую капроновую нить, неизбежно стронет мину с места.

По истечении срока боевой работы происходит самонейтрализация мины путем короткого замыкания источника питания. После этого мина безопасна, однако никаких внешних признаков (сигналов) самонейтрализации в конструкции мины не имеется.

Мина ПОМ-1 – неизвлекаемая и необезвреживаемая, ее взрыватель – встроенный электроконтактный. Одна кассета дает эллипс рассеивания с размерами осей 8-10 и 18-20 метров (т.е. в пределах этого эллипса будут разбросаны восемь мин из одной кассеты). Расстояния между минами – в среднем 1,5-7 метров. Натяжные нити восьми мин, многократно пересекаясь, обеспечивают стопроцентную вероятность того, что солдат противника зацепится за одну из нитей.

Один вертолет одним боекомплектом ВСМ-1 (29 кассет) устанавливает минное поле размерами м. Звено вертолетов устанавливает минное поле размером м за 3-4 минуты.

Борьба с этими минами иначе, чем многократное проезжание по местности бронемашинами, практически невозможна. Хотя мины ПОМ-1 являются металлическими, но использовать для их поиска и обнаружения металлодетектор (миноискатель) или щуп невозможно, т.к. пятиметровые нити исключают приближение к мине.

Траление мин забрасыванием кошек веревками, как это делается в отношении обычных мин натяжного действия, также крайне опасно из-за того, что в силу высокой чувствительности взрыв мины возможен уже в момент падения веревки на нить мины.

Мина противопехотная осколочная кругового поражения выпрыгивающая натяжного действия ОЗМ-72 предназначена для выведения из строя личного состава противника. Поражение человеку (или нескольким одновременно) наносится готовыми убойными элементами (шарики или ролики) и осколками корпуса мины при ее подрыве на высоте 90-110 см от поверхности земли после подбрасывания ее пороховым вышибным зарядом, который срабатывает в тот момент, когда солдат противника, зацепившись ногой за проволочную растяжку, невольно выдернет боевую чеку взрывателя.

Мина ОЗМ-72 устанавливается вручную в грунт, а при невозможности установки в грунт – на грунт (при этом мина привязывается к вбитому в грунт колышку).

Срок боевой работы мины ОЗМ-72 не ограничивается. Самоликвидатором мина не оснащается и жлементов неизвлекаемости и необезвреживаемости не имеет, однако очень высокая чувствительность взрывателя МУВ (если используется он) делает обезвреживание мины крайне опасным. Может устанавливаться на неизвлекаемость с помощью мины-сюрприза МС-3 или же самодельных мин-сюрпризов.

Мина состоит из стального корпуса с размещенным в нем зарядом ВВ, готовыми убойными элементами (2400 роликов или шариков), вышибным пороховым зарядом, натяжным тросиком, внутренним ударно-спусковым механизмом, запалом.

Степень безопасности установки мины ОЗМ-72 зависит от типа взрывателя серии МУВ. Например, при использовании взрывателей МУВ-2, МУВ-3 с момента выдергивания предохранительной чеки до момента постановки взрывателя на боевой взвод, в зависимости от температуры окружающей среды, проходит от 3 минут (при +40⁰С) до 59 часов (при -40⁰С).

Мины упаковываются в ящики по 6 шт. (масса брутто 54 кг) не окончательно снаряженными (без взрывателей МУВ и капсюлей-детонаторов №8А, которыми мина снаряжается на месте установки). Однако взрыватели и капсюли детонаторы укладываются в ящик на заводе.

Мина ОЗМ-72 может также использоваться с взрывателем МВЭ-72, имеющим датчик цели в виде малозаметной тонкой обрывной проволочки. В этом случае срок боевой работы мины ограничивается сроком годности батареи питания типа «373».

Противотанковая мина ТМ-89 – самая современная российская противотанковая мина, принятая на вооружение ВС РФ в 1993 году. Она предназначена для минирования местности против танков и другой подвижной техники противника.

Взрыв мины происходит, когда над ней оказывается масса из ферромагнитных материалов. Взрывом мощного заряда ВВ (6,7 кг) пробивается днище танка или перебивается гусеница, разрушается каток, часто повреждается и балансир. В первом случае танк полностью выводится из строя, обычно с гибелью экипажа. Во втором случае выведение из строя составляет от 2 до 6 часов, и после ремонта ходовой части танк может продолжать выполнение боевой задачи.

Внешне и по размерам ТМ-89 походит на противотанковую мину ТМ-62М, однако заряд взрывчатки в корпусе мины организован так, что образует кумулятивную воронку.

Взрыватель мины магнитный, являющийся частью конструкции мины. В некоторых вторичных источниках он обозначается индексом МВН-89, однако это не соответствует действительности.

Мина устанавливается на грунт, в грунт, в снег вручную или с помощью средств механизации – гусеничного минного заградителя ГМЗ-3 или вертолетной системы минирования ВМР-2 на вертолете Ми-8Т. Руководство по материальной части мины предусматривает ее снятие и перевод взрывателя в безопасное положение.

Мина ТМ-89 поставляется с завода-изготовителя с установленным в нее дистанционным механизмом, обеспечивающим установку мины только вручную или наземными минными заградителями ГМЗ-3 (крышка красного цвета). Для установки мины с использованием вертолетной системы минирования ВМР-2 требуется замена дистанционного механизма на пусковой механизм (крышка черного цвета). Эти пусковые механизмы отдельно укладываются в ящики с минами.

При воздействии на взрыватель изменений в магнитном поле, происходящих от движения цели, в индукционной катушке взрывателя наводится электрический сигнал, срабатывают электровоспламенители, поджигающие вышибной пороховой заряд и включающие в работу предохранительно-исполнительный механизм (ПИМ).

Давлением пороховых газов взрыватель и маскировочный слой грунта над миной отбрасываются от мины вверх, благодаря чему образуется свободное пространство для формирования кумулятивной струи. Через короткий промежуток времени ПИМ подрывает промежуточный детонатор, от которого происходит взрыв основного заряда, и образовавшаяся кумулятивная струя пробивает днище машины.

Если танк наехал на мину гусеницей и отсутствует возможность сброса взрывателя и маскировочного слоя грунта, то взрыв приобретает обычный фугасный характер, за счет которого перебивается гусеница танка.

Мина противотанковая противоднищевая ПТМ-3 также предназначена для выведения из строя гусеничной и колесной техники противника. Поражение машинам противника наносится за счет разрушения их ходовой части, пробивания днища кумулятивной струей при взрыве заряда мины когда машина окажется над миной.

Мина устанавливается на грунт только системами дистанционного минирования (ПКМ-1, ВСМ-1, УМЗ) использующими кассеты средств дистанционного минирования. Для мин ПТМ-3 используется кассета КПТМ-3.

Срок боевой работы мины, в зависимости от температуры окружающей среды, составляет 8-24 часа, после чего мина самоликвидируется подрывом.

В боевое положение мина переводится автоматически через 60-100 секунд после выброса из кассеты. В боевом положении мина неизвлекаема и необезвреживаема, т.к. кроме основного магнитного взрывателя мина оснащена дополнительным, срабатывающим при изменении положения мины.

Основной взрыватель мины, являющийся частью конструкции, реагирует на магнитное поле танка, БТР, автомобиля, и может также среагировать на металл, находящийся на пешем солдате. Дополнительный взрыватель, также являющийся частью конструкции мины, представляет собой элемент неизвлекаемости и необезвреживаемости. Он реагирует на перемещение мины, ее наклон в любую сторону от первоначального.

Мина ПТМ-3 – довольно слабая по взрывовесовым данным. Наилучший результат ее использования получается, когда мина взрывается под днищем танка. В этом случае экипаж получает тяжелую контузию или гибнет от высокого давления, развивающегося в боевом отделении танка при проникновении туда кумулятивной струи. Могут быть выведены из строя системы танка, возникнуть пожар. Усиленная броня днища (например, машины разминирования БМР-3) выдерживает взрыв мины. При подрывании мины под гусеницей танка происходит разрушение только одного, редко – двух траков. Наезд на мину колеса БТР-80 вызывает повреждение только резины колеса. Сам БТР при этом полностью сохраняет свою подвижность.

Однако следует помнить, что основной целью применения систем дистанционного минирования является стремление задержать, приостановить движение противника, а за счет небольших размеров мин становится возможным средствами механизации доставить к месту применения достаточно большое их количество, что вполне компенсирует недостаточную поражающую способность таких мин. Поэтому можно считать, что ПТМ-3 вполне отвечает своему боевому предназначению.

Мина противотанковая противоднищевая ТМК-2 предназначена для выведения из строя гусеничной и колесной техники противника. Поражение машинам противника наносится за счет пробивания днища машины кумулятивной струей при взрыве заряда мины в момент наклона датчика цели (штыревой антенны).

Мина ТМК-2 может устанавливаться в грунт (снег) вручную. Срок боевой работы мины ограничивается сроком разрушения от коррозии кронштейна крепления взрывателя. Самоликвидатором мина не оснащается, гнезд для элементов неизвлекаемости и необезвреживаемости не имеет.

Мина ТМК-2 используется с табельным взрывателем наклонного действия МВК-2 с детонирующим устройством ДУМ-2 и запалом МД-7М. Взрыватель обеспечивает замедление срабатывания на 0,3-0,45 с, чтобы взрыв произошел под серединой машины.

Кумулятивная струя при взрыве мины способна пробить 60 мм брони при снаряжении тротилом и 110 мм при снаряжении смесью ТГ-50. При взрыве мины под колесом или гусеницей происходит разрушение трака и катка (колеса), при взрыве под днищем высокое давление и температура кумулятивной струи вызывает пожар в танке, подрыв боеукладки, расположенной на днище. При закрытых люках танка экипаж погибает весь, при открытых люках возможно выживание части экипажа. Как правило танк выводится из строя полностью и восстановлению не подлежит.

Мина противотанковая противогусеничная ТМ-57 предназначена для выведения из строя гусеничной и колесной техники противника. Поражение машинам противника наносится за счет разрушения их ходовой части при взрыве заряда мины в момент наезда колеса (катка) на нажимную крышку мины.

Мина может устанавливаться как на грунт, так и в грунт, в снег, под воду вручную или средствами механизации (прицепные минные раскладчики ПМР-1, ПМР-2, прицепные минные заградители ПМЗ-3, ПМЗ-4, гусеничный минный заградитель ГМЗ, вертолетная система минирования ВМР-2).

Срок боевой работы мины не ограничивается. При разрушении металлического корпуса мины от коррозии чувствительность мины возрастает со 200-500 кг до 3-5 кг. Самоликвидатором мина не оснащается.

Мина ТМ-57 была первой в Советской Армии противотанковой миной, сконструированной с учетом требований механизированной установки. Так, ручка для переноски размещена на днище мины и закреплена чекой от самопроизвольного поворота с тем, чтобы не заклинить механизм подачи минного заградителя. Для применения мины с использованием средств механизации был разработан взрыватель МВЗ-57, имеющий механизм замедления постановки на боевой взвод. В момент прохода мины по транспортеру заградителя специальный механизм нажимал кнопку на корпусе взрывателя и начинал работать часовой механизм, который переводил взрыватель в боевое положение через 2-3 минуты.

Мина может использоваться с взрывателями МВ-57, МВШ-57, МЗК, МВЗ-57. Первые три взрывателя предназначены исключительно для ручной установки. Мина МВЗ-57 может использоваться как при механизированной, так и при ручной установке. Для установки мины на неизвлекаемость сбоку на корпусе мины имеется дополнительное очко для ввинчивания взрывателя МУВ с запалом МД-5М.

Мина ТМ-57 была предназначена для замены устаревшей мины ТМ-46. Хотя сам заряд ВВ увеличился не так значительно (всего на 800г), однако, если взрыв ТМ-46 разбивал 3-4 трака гусеницы, несколько повреждая каток, то взрыв ТМ-57 и каток приводил в полную негодность. Нередко повреждался и балансир, вернее, разбивало его подшипник.

Взрыв мины происходит при наезде гусеницы на взрыватель или нажимную крышку. Взрыватель МВШ-57 аналогичен взрывателю МВШ-46. Разница только в размере втулки, ввинчивающейся в очко мины (у МВШ-57 втулка больше).

Мина ТМ-57 оказалась очень удачной, сильной, ее взрыватели – простыми и надежными. Поэтому даже после разработки и принятия на вооружение семейства мин ТМ-62 мина ТМ-57 продолжает применяться и по-прежнему находится в производстве. В войсках нередко ей отдают предпочтение из-за меньшего, чем у ТМ-62, веса, большей площади датчика цели, а значит, и вероятности поражения танка. Дополнительное очко для установки на неизвлекаемость выгодно отличает ее от ТМ-62, которая этого очка лишена. Дело здесь не только в том, что для установки ТМ-62 на неизвлекаемость требуется установить под нее мину-сюрприз МС-3, а ТМ-57 можно установить, используя простейший взрыватель МУВ. Это дополнительное очко позволяет ввинчивать в мину электродетонатор и использовать ТМ-57 не только в качестве обычного подрывного заряда, но и как управляемую мину.

Артиллерийские снаряды и другие снаряды военного назначения по способу нанесения поражения можно разделить на четыре основных типа: снаряды, эффективность которых целиком рассчитана на действие взрыва; снаряды, которые поражают с помощью взрыва и с помощью осколков от снаряда; снаряды, в которых поражение объекта производится осколками, образующимися при взрыве; снаряды, которые используются для пробивания целей. Снаряды перечисленных четырех типов обыкновенно называются, соответственно, фугасными, осколочно-фугасными, осколочными и бронебойными. При проведении террористических актов могут быть использованы снаряды первых трех видов.

Конструкция снаряда определяется многими факторами – от стоимости и транспортабельности до тактического назначения. Главной задачей является нанесение максимального ущерба при минимальной затрате металла и взрывчатого вещества.

Для инициирования взрыва используется взрыватель или огневая цепь. Иногда взрыв возбуждается в донной части снаряда, иногда – в головной части. По мере распространения детонации по взрывчатому веществу металлическая оболочка начинает раздуваться и разрушаться.

Направление разлета осколков определяется формой снаряда. Для сферического снаряда, у которого детонация начинается в центре, пространственное распределение осколков будет равномерным. В случае цилиндрических снарядов большинство осколков концентрируются в довольно узкой полосе бокового разлета.
