9. Оценка напряженности заправок ткацких станков

В настоящее время существует несколько критериев для оценки напряженности заправок ткацких станков.

9.1. Коэффициент связности.

Этот критерий рекомендуют использовать ВНИИЛТЕКМАШ и ЦНИХБИ. Формула для расчета коэффициента связности С предложена Н.С.Ереминой и имеет следующий вид:

где Р_о и Р_у - плотности ткани по основе и по утку;

F - средний коэффициент переплетения ткани;

Т_ср - средняя линейная плотность нитей;

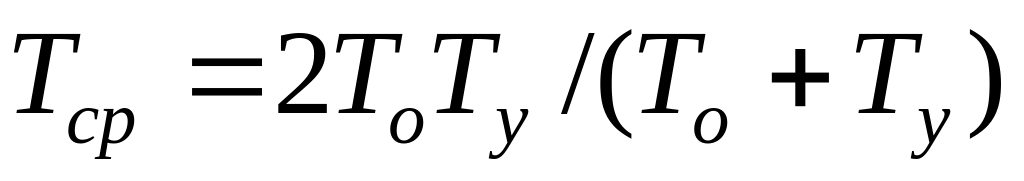

Средняя линейная плотность нитей определяется по формуле:

где Т_о и Т_у - линейные плотности основы и утка.

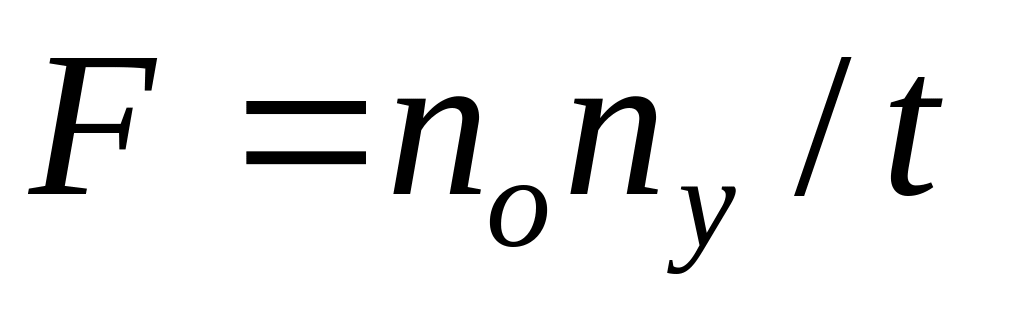

Средний коэффициент переплетения ткани равен:

где n_o и n_у - число нитей основы и утка в раппорте переплетения;

t - число связей основы и утка в раппорте; t = (t_o + t_у)/2;

t_o и t_у - число связей основы и утка в раппорте в направлении

основы и утка соответственно.

Например для полотняного переплетения: n_o=n_у=2; t_o=t_у=t=2; F=22/2=2; для саржи 2/2 n_o=n_у=4; t_o=t_у=t=4; F=44/4=4, для молескина, построенного на базе сатина 8/3 n_o=n_у=8; t_o=16, t_у=8, t=12; F=88/12=5,3.

9.2. Коэффициент уплотненности (технологичности)

Этот критерий предложил П.Т.Букаев. Он определяется по следующей формуле:

где С - коэффициент, зависящий от рода волокна, для хлопка он равен 1,25;

Р_о и Р_у - плотности ткани по основе и по утку;

Т_о и Т_у - линейные плотности основных и уточных нитей.

9.3. Коэффициент строения ткани.

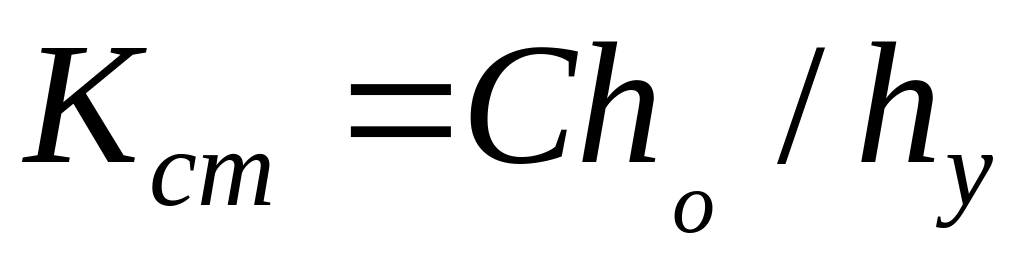

Предложен профессором Ташкентского института текстильной и легкой промышленности С.Г.Уразовым. Формула для его определения имеет вид:

,

где С - коэффициент связности;

h_o и h_у - высоты волн изгиба нитей.

Этим критерием трудно пользоваться, так как заранее не известны высоты волн изгиба нитей, которые как раз и зависят от напряженности заправки станка, от технологических параметров изготовления ткани.

9.4. Заполнение ткани

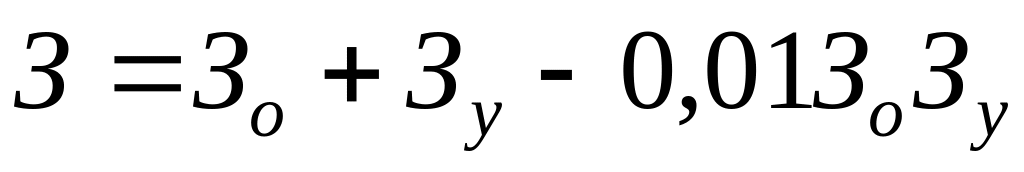

Формулы для расчета заполнения ткани имеют вид:

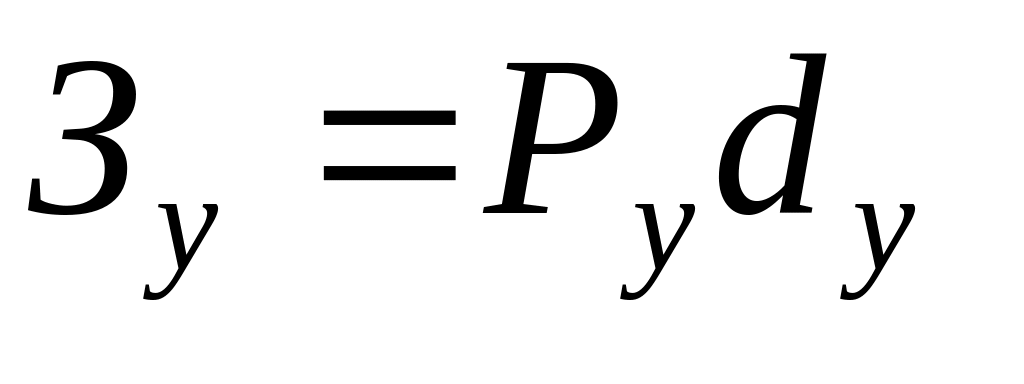

где З_о и З_у - заполнение ткани волокнистым материалом по

направлению основы и утка;

Р_о и Р_у - плотности ткани по основе;

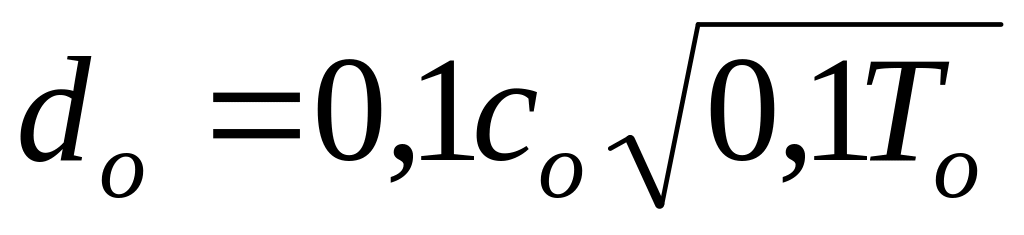

d_о и d_у - диаметры ткани по основе и по утку;

с_о и с_у - коэффициенты, зависящие от рода волокна, для основы

и для утка;

Т_о и Т_у - линейные плотности основы и утка.

9.5. Наполнение ткани

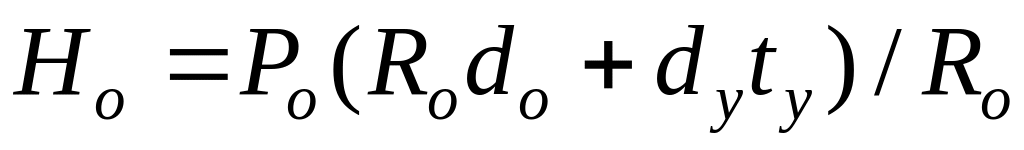

Наполнение ткани волокнистым материалом можно подсчитать по формуле:

где Р_о и Р_у - плотности ткани по основе и по утку;

R_о и R_у - раппорты ткани по основе и по утку;

d_о и d_у - диаметры основы и утка;

t_о и t_у - число пересечений утка основой и основы утком.

9.6. Коэффициенты наполнения ткани волокнистым материалом

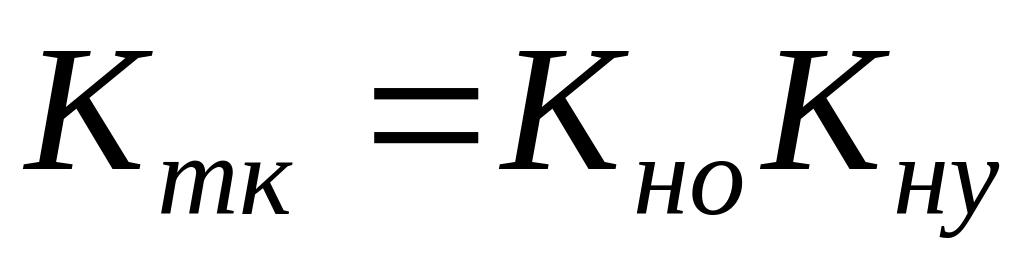

Обычно ткани вырабатываются на станке с фактической плотностью, которая меньше максимальной. Фактическая плотность ткани определяется по максимальной плотности с учетом коэффициентов наполнения ткани волокнистым материалом по основе К_но и по утку К_ну. Для характеристики наполнения ткани волокнистым материалом по основе и по утку в целом применяется коэффициент наполнения ткани волокнистым материалом:

Приведенный коэффициент наиболее полно характеризуют ткань, так как он учитывает деформацию и переплетение нитей, а также порядок фазы строения, что принципиально отличает его от применяемых в практике коэффициентов.

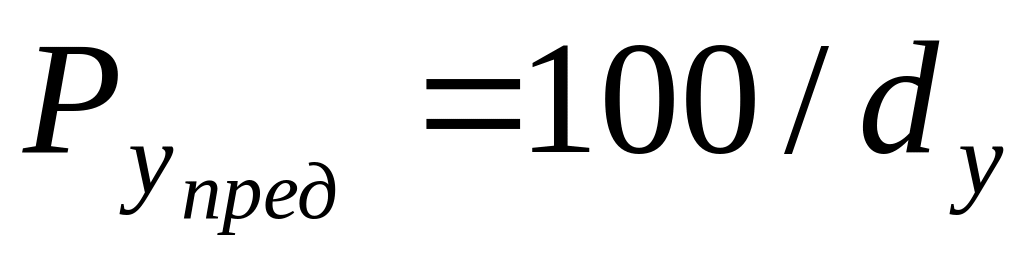

При расчете коэффициентов наполнения ткани необходимо рассчитать предельные максимальные плотности ткани по основе Р_опред по утку Р_упред. Под тканью с предельной, максимально возможной плотностью по основе и по утку подразумевают такую ткань, в которой геометрическая плотность ткани по основе l_о равна d_о, а по утку l = _-d_у. Если поперечные сечения нитей в ткани имеют форму круга, то:

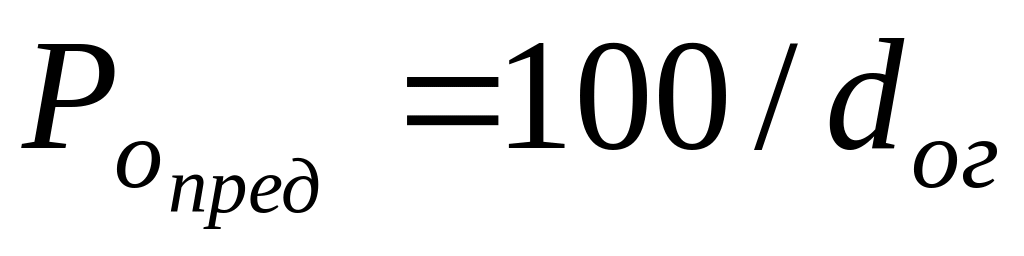

Если поперечное сечение нитей в ткани имеют форму эллипса, то значение предельной плотности ткани полотняного переплетения можно рассчитать, зная диаметры основы и утка по горизонтали d_ог и d_уг:

При рассмотрении схемы порядков фаз строения видно, что около восьмого порядка фазы строения плотность по основе ткани полотняного переплетения достигает предельного значения, а около второго порядка фазы строения ткань имеет предельное значение плотности ткани
