3 Проведение инструментального контроля уровней эмп на рабочих местах пользователей пэвм
В соответствии с требованиями СанПин 2.2.2/2.4.1340-03 электромагнитная обстановка на рабочих местах оценивается по пяти параметрам:
- напряженности электрической составляющей ЭМП в диапазоне частот 5 Гц-2 кГц;
- напряженности электрической составляющей ЭМП в диапазоне частот 2 - 400 кГц;
- напряженности магнитной составляющей ЭМП в диапазоне частот 5 Гц-2 кГц;
- напряженности магнитной составляющей ЭМП в диапазоне частот 2 - 400 кГц;
- напряженность электростатического поля на рабочем месте оператора.
Временные допустимые уровни ЭМП (ВДУ), создаваемых ПЭВМ на рабочих местах пользователей представлены в таблице 1.
Таблица 1 - Временные допустимые уровни ЭМП, создаваемых ПЭВМ на рабочих местах
Наименование параметров |
ВДУ |
|
Напряженность электрического поля |
в диапазоне частот 5 Гц - 2 кГц |
25 В/м |
в диапазоне частот 2 кГц - 400 кГц |
2,5 В/м |
|
Плотность магнитного потока |
в диапазоне частот 5 Гц - 2 кГц |
250 нТл |
в диапазоне частот 2 кГц - 400 кГц |
25 нТл |
|
Напряженность электростатического поля |
15 кВ/м |
Перед проведением инструментального контроля необходимо произвести следующую подготовку:
1. Составить план (эскиз) размещения рабочих мест пользователей ПЭВМ в помещении.
2. Выписать сведения об оборудовании рабочего места - наименования устройств ПЭВМ и моделей.
3. Выписать сведения о наличии санитарно-эпидемиологического заключения на ПЭВМ.
4. Установить на экране ВДТ типичное для данного вида работы изображение (текст, графики и др.).
5. При проведении измерений должна быть включена вся вычислительная техника, ВДТ и другое используемое для работы электрооборудование, размещенное в данном помещении.
6. Измерения параметров электростатического поля проводить не ранее чем через 20 минут после включения ПЭВМ.
Измерение уровней переменных электрических и магнитных полей, статических электрических полей на рабочем месте, оборудованном ПЭВМ, производится на расстоянии 50 см от экрана на трех уровнях на высоте 0,5 м, 1,0 м и 1,5 м.
Измеритель параметров электрического и магнитного полей ВЕ-метр-АТ-002 предназначен для контроля норм по электромагнитной безопасности видеодисплейных терминалов. Измеритель применяется при проведении комплексного санитарно-гигиенического обследования помещений и рабочих мест.
Полосы частот, в которых измеряется среднеквадратическое значение напряженности электрического поля и плотности магнитного потока:
полоса 1 – от 5 Гц до 2000 Гц ;
полоса 2 - от 2 кГц до 400 кГц.
Принцип действия измерителя параметров электрического и магнитного полей состоит в преобразовании колебаний электрического и магнитного полей в колебания электрического напряжения, частотной фильтрации и усиления этих колебаний с последующим их детектированием. Продетектированый сигнал поступает на аналогово-цифровой преобразователь, результирующие числовые значения величин зарегистрированных колебаний электрического и магнитного полей анализируются встроенным в измеритель микропроцессором, результат измерений индицируется на матричном жидкокристаллическом индикаторе.
Регистрация электрического и магнитного полей проводится одновременно во всей частотной полосе измерения. Зарегистрированный сигнал после предварительного усиления разделяется активными частотными фильтрами и в дальнейшем усиливается в независимых каналах регистрации. Прибор, таким образом, объединяет в одной конструкции два отдельных измерителя напряженности электрического поля, два отдельных измерителя плотности магнитного потока и микропроцессорный блок обработки и анализа результатов измерений.
Питание прибора осуществляется от аккумуляторной батареи. Внешний вид измерителя представлен на рисунке 2.
Измеритель выполнен в виде портативного прибора, объединяющего в одном корпусе датчики-измерители плотности магнитного потока и напряженности электрического поля, блок полосовых (НЧ и ВЧ) усилителей-детекторов, блок цифровой обработки результатов регистрации, блок управления и индикации, и блок питания.
Для удобства пользователя все управляющие органы измерителя (выключатель питания, кнопки выбора режима и запуска измерений) вынесены на переднюю панель прибора и объединены в один блок управления.
Включается прибор нажатием на кнопку «Питание». Далее необходимо дождаться результатов самотестирования.

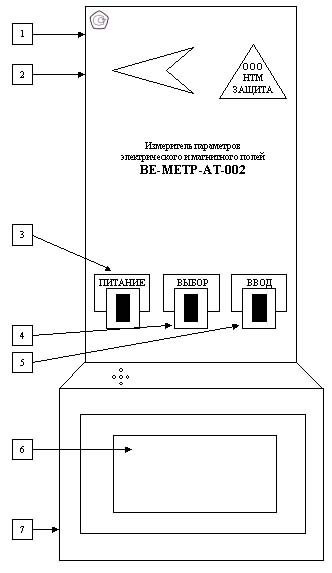

1 - корпус прибора, 2 - гнездо включения внешней антенны, 3 - выключатель питания, 4 - кнопка выбора режимов измерения, 5 - кнопка запуска измерений и ввода результатов в память процессора, 6 - жидкокристаллический строчный дисплей, 7 - гнездо подключения зарядного устройства.
Рисунок 5 - Внешний вид измерителя ВЕ-метр-АТ-002
со стороны лицевой панели
По выбору пользователя может быть установлен либо режим непрерывного измерения среднеквадратических значений напряженности электрического поля и плотности магнитного потока (режим «НЕПРЕРЫВНО») либо режим измерения абсолютной величины полного вектора, включающий измерения трех компонент среднеквадратических значений напряженности электрического поля и плотности магнитного потока и последующее вычисление абсолютной величины вектора напряженности электрического поля и плотности магнитного потока (режим «АТТЕСТАТ»).
Первый режим целесообразно использовать для общего обследования рабочих помещений; определения среднего уровня электромагнитного излучения в помещении, поиска возможных источников излучения (по увеличению уровня полей при приближении к ним) и пр. Второй режим целесообразно использовать для аттестации рабочих мест операторов ВДТ и других электротехнических устройств.
Результаты измерений параметров электрического поля в диапазонах 1 и 2 выдаются в единицах В/м (вольт на метр), результаты измерений параметров магнитного поля в диапазоне 1 выдаются в единицах мкТл (микротесла), в диапазоне 2 - в единицах нТл (нанотесла). При пересчетах следует иметь в виду, что 1 мктл = 1000 нТл.
Для выбора первого режима следует при высвечивании на индикаторе надписи "Выберите режим" кнопкой "Выбор" выбрать (добиваясь мигания соответствующей надписи) режим непрерывного измерения. Кнопкой "Ввод" включить выбранный режим измерений. Далее, следует разместить измеритель передней торцевой частью в точке измерения и считать показания индикатора. Перемещая измеритель в различные точки рабочего помещения можно определить величину среднеквадратических значений напряженности электрического поля и плотности магнитного потока в этих точках. Результат измерения относится к точке, в которой находится геометрический центр передней торцевой панели прибора (рис. 5).
Для выбора второго режима следует при высвечивании на индикаторе надписи "Выберите режим" кнопкой "Выбор" выбрать (добиваясь мигания соответствующей надписи) режим «Аттестация» (измерение полного поля). Кнопкой "Ввод" включить выбранный режим измерений. Поместить измеритель так, чтобы геометрический центр передней торцевой панели прибора (рис. 5) находился в точке измерения (на расстоянии 0.5 м от экрана видеодисплейного терминала на перпендикуляре к его центру). Начальная ориентация прибора должна быть такой, чтобы стрелка на лицевой панели была расположена горизонтально, перпендикулярно плоскости экрана видеодисплейного терминала. Нажатием кнопки "Ввод" включить измерение.
Дождавшись звукового сигнала, свидетельствующего о выполнении измерения, переориентировать измеритель так, чтобы стрелка, оставаясь в горизонтальной плоскости, была ориентирована параллельно плоскости экрана видеодисплейного терминала. Нажатием кнопки "Ввод" включить измерение.
Дождавшись звукового сигнала, свидетельствующего о выполнении измерения, переориентировать измеритель так, чтобы стрелка на лицевой панели была расположена вертикально. Нажатием кнопки "Ввод" включить измерение.
Дождавшись звукового сигнала, свидетельствующего о выполнении измерения, нажать на кнопку "Ввод". Результаты проделанных измерений будут автоматически обработаны процессором измерителя и абсолютные величины векторов напряженности электрического поля и плотности магнитного потока в двух частотных диапазонах будут высвечены на индикаторе измерителя.
После окончания измерений следует записать результаты в таблицу измерений и, нажав на кнопку "Питание", выключить прибор. Индикатор на панели измерителя погаснет.
Для измерения напряженности электростатического поля в пространстве применяется измеритель ИЭСП-7. Прибор позволяет определять знак заряда источника электростатического поля.
Для измерения напряженности электростатического поля в приборе используется принцип электростатической индукции. Заряд, индуцируемый на измерительных электродах первичного преобразователя, пропорционален напряженности электростатического поля.
Рисунок 6 - Внешний вид измерителя ИЭСП-7
со стороны лицевой панели

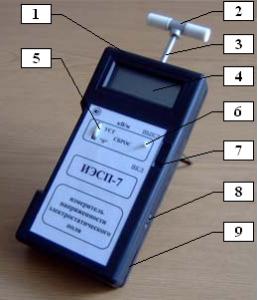

Прибор имеет корпус прямоугольной формы из пластмассы 1 (рисунок 6). Первичный преобразователь (датчик) — 2, закреплен на штоке — 3. На лицевой части прибора располагаются: кнопка «сброс» - 6; регулятор установки нуля — 5; переключатель «выкл-вкл» - 7; цифровой индикатор — 4. На оборотной стороне прибора находится крышка — 9, закрывающая часть корпуса предназначенную для размещения элемента электропитания прибора. На боковой стенке корпуса имеются отверстия для шлицов регулировочных резисторов — 8.
Перед началом работы необходимо произвести внешний осмотр прибора с целью выявления механических повреждений.
Разместить прибор в области пространства, удаленной (на расстояние не менее 1 м) от источников электростатических полей.
Включить переключателем — 7. Нажать кнопку — 6 и, не отпуская кнопки путем вращения регулятора — 5, добиться нулевых показаний на индикаторе прибора. Отпустить кнопку и приступить к измерениям.
Внести с помощью диэлектрической штанги включенный прибор в область измерений, направляя, при этом, первичный преобразователь на источник электростатического поля. Расстояние между заряженной полеобразующей поверхностью источника электростатического поля и торцевой поверхностью первичного преобразователя должно быть не менее 0,1 м.
Поворачивая и перемещая прибор, зафиксировать максимальное показание индикатора. Данному показанию соответствует значение напряженности электростатического поля Е (кВ/м) в точке пространства, соответствующей центру первичного преобразователя.
Прибор определяет знак электрического заряда при ориентации правой части первичного преобразователя на источник электростатического поля.
