Изменение формы импульса.

После мультивибратора получаются импульсы прямоугольной формы. Но для лечения различных заболеваний используют импульсы различной формы. Чтобы изменить форму импульса, на выходе мультивибратора собирают дифференцирующую (рис. 12.11) или интегрирующую цепь (рис.12.13):

1. Дифференцирующая цепь

Её применяют в том случае, если .

На вход цепочки подается входное напряжение прямоугольной формы. Очевидно,

Рис. 12.11

.

Выходное напряжение включено параллельно резистору . Поэтому

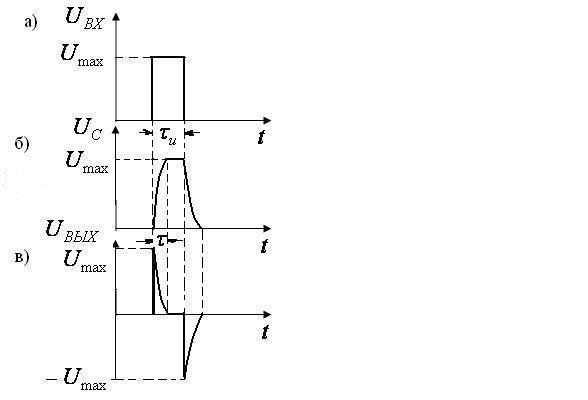

Форму выходного напряжения можно получить при графическом вычитании. На рис. 12.12 а) показан импульс входного напряжения. Затем импульс прекраща-ется, конденсатор разряжается (рис. 12.12 б). Вычитая значения функции, представленной на рис. 12.12 б) из значений функции, представленной на рис. 12.12 а), получаем вид функции выходного напряжения (рис. 12.12 в).

Рис. 12.12

Таким образом, на выходе из цепочки получаются два остроконечных импульса противоположного знака.

Рассмотренная цепочка называется дифференцирующей потому, что выходное напряжение пропорционально производной от входного напряжения .

2. Интегрирующая цепь.

Применяется в том случае, если .

В ыходное напряжение включено параллельно конденсатору . Поэтому

.

Рис.12.13

Если на вход цепи подан прямоугольный импульс (рис. 12.14 а), то напряжением на выходе является напряжение на пластинах конденсатора (рис.12.14 б). Конденсатор не успевает зарядиться до .

Р ассмотренная цепочка называется интегрирующей потому, что выходное напряжение пропорционально интегралу .

Действие импульсного тока на ткани организма

В основе действия электрического тока на ткани организма лежит движение заряженных частиц, преимущественно ионов тканевых электролитов, в результате чего изменяется обычный состав ионов по обе стороны мембраны, в связи, с чем в клетке происходит ряд биофизических и физиологических процессов, вызывающих её возбуждение . Рис. 12.14

Постоянный ток почти не оказывает раздражающего действия на ткани организма. Раздражение вызывается при изменении силы тока и зависит от скорости, с которой это изменение происходит. Это положение известно как закон Дюбуа-Реймона. Сила тока в растворе электролита зависит как от числа движущихся ионов, так и от скорости их перемещения. Скорость изменения силы тока соответствует ускорению движения ионов.

Очевидно, что раздражающее действие зависит от крутизны импульсов.

Формы импульсных токов	Применение

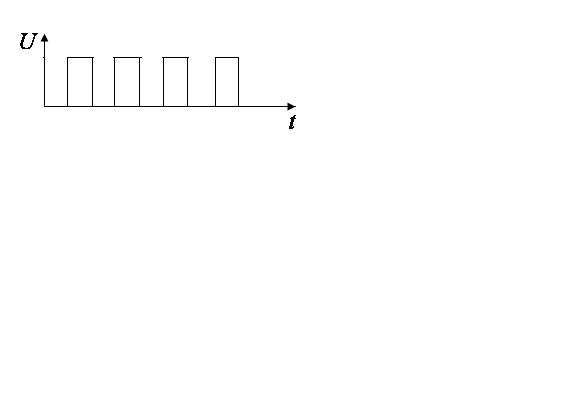

Прямоугольные:	- электросон - электрокардиостимуляция

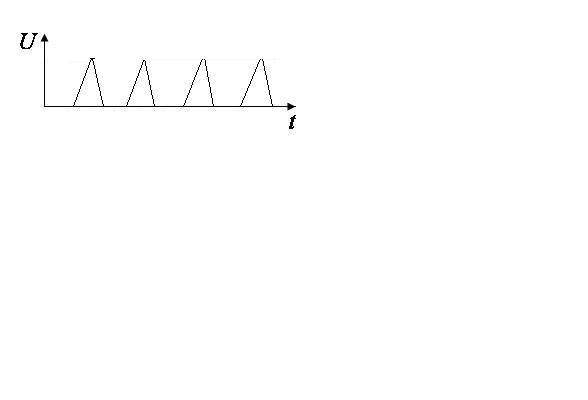

Треугольные:	- возбуждение мышц, электрогимнастика
Тетанизирующие:	Электростимуляция здоровых мышц
Экспоненциальные:	Электростимуляция
Экспоненциальные:	Электростимуляция пораженных мышц

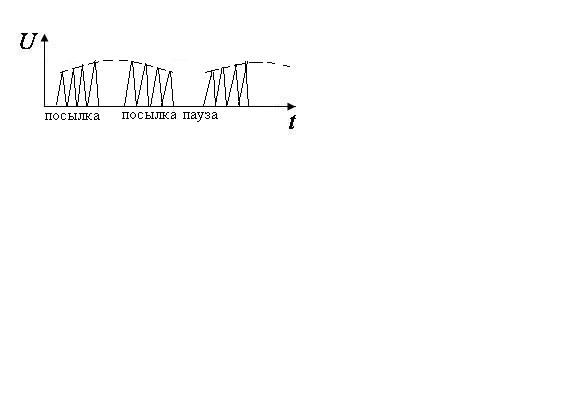

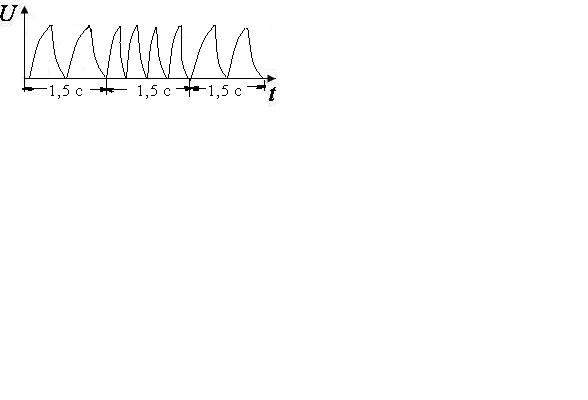

Диадинамические:	Электротерапия

Рис. 12.15

Раздражающее действие прямоугольных импульсов в значительной мере зависит от их длительности , обусловливающей наибольшее смещение ионов за время действия импульса. Эта зависимость описывается уравнением Вейса-Лапика

где - пороговая сила тока (амплитуда импульса), и - коэффициенты, зависящие от природы возбуждаемой ткани и её функционального состояния. Зависимость от показана на рис. 12.16:

П ри достаточно длительных импульсах раздражающее действие становится независимым от длительности ( ). Значение порогового тока при этом называют реобазой . Точка кривой, ордината которой равна удвоенной реобазе, определяет длительность импульса т называется хронаксией.

Рис. 12.16

Хронаксия и реобаза характеризуют возбудимость органа и могут служить показателями их функционального состояния или диагностического признака их поражения.

Контрольные вопросы

•Апериодический разряд конденсатора. Постоянная времени. •Принцип генерации импульсных токов на примере генератора с неоновой лампой и блокинг-генератора. Мультивибратор. •Электрический импульс и его характеристики. Импульсный ток. •Характеристики импульсных токов.•Изменение формы импульса (дифференцирующая и интегрирующая цепи).•Действие импульсных токов на организм. Закон Дюбуа-Реймона. Формула Вейса-Лапика. •Применение импульсных токов в медицине.
