Вектор-электрокардиография.
Т
очку
приложения вектора
можно считать постоянной, а конец вектора
за цикл работы описывает сложную
пространственную кривую. С помощью
осциллографа, используя усилители,
можно наблюдать проекции этой
пространственной кривой на фронтальную,
горизонтальную и сагиттальную
плоскости, совмещенные

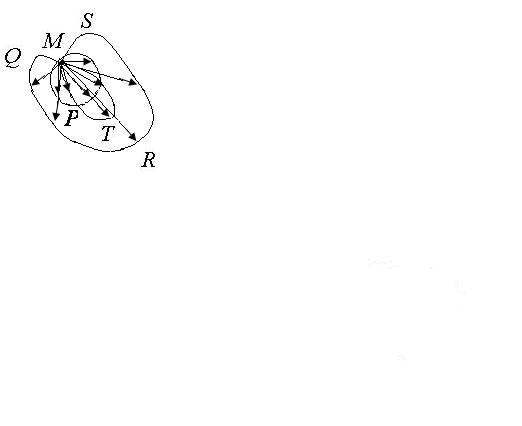

с телом обследуемого. В плоскости при
этом наблюдаются петли
,
образованные сложением взаимноперпендикулярных
колебаний мгновенных значений ЭКГ в
двух каких-либо отведениях (рис.10.6).
Этот метод называется вектор-электрокардиографией, а полученная кривая вектор - электрокардиограммой (ВЭКГ). Вектор-электрокардиограмма - кривая, показывающая геометрическое место точек, соответствующих положению конца вектора за время одного цикла.
Рис.10.6
Контрольные вопросы
•Основные положения теории Эйнтховена. Треугольник отведений. •Электрокардиограмма, вектор-электрокардиограмма, принцип их записи. •Связь между ЭКГ и ВЭКГ.
Тема 11. Электродинамика Электрические колебания.
Процессы, происходящие в идеальном
Колебательном контуре.
Электромагнитные колебания – это колебания величин заряда, силы тока, напряжения, эдс индукции и характеристик переменного электромагнитного поля.
Э
лектромагнитные

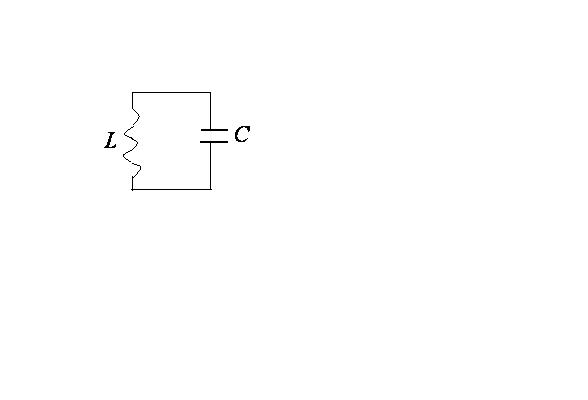

колебания создаются в закрытом
колебательном контуре, который
представляет собой электрическую цепь,
содержащую катушку индуктивности и
конденсатор (рис. 11.1)
Свободных (собственные) колебания – это ко -
Рис.11.1 лебания, которые совершаются без внешнего воздействия за счет первоначально накопленной энергии.

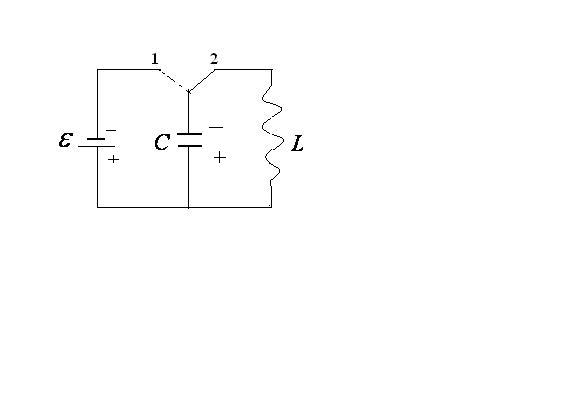

Рассмотрим
идеальный колебательный контур, в
котором активное сопротивление
(рис.11.2).
Е
сли
переведем ключ в положение 1, то конденсатор
зарядится от источника тока так, что на
его пластинах накопится максималь-ный
заряд
.
Перебросим ключ в положение 2 и рассмотрим
процессы, происходящие в контуре, считая,
что в момент включения
.
Рис. 11.2

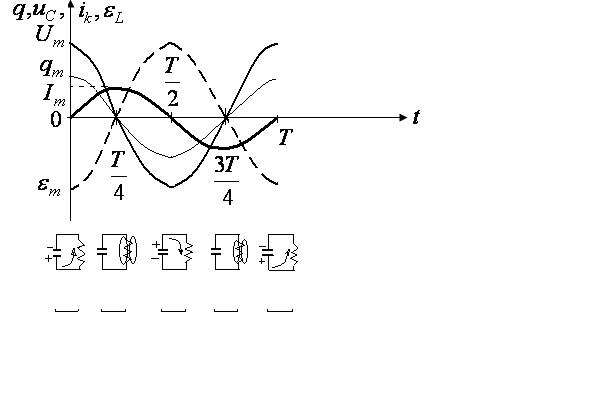

Процесс будем рассматривать в течение одного периода (рис.11.3).
1.
При
мгновенное
значение тока
.
2.
В промежуток времени от
до
конденсатор начинает разряжаться, заряд
будет уменьшаться, напряжение на
обкладках конденсатора
также будет уменьшаться. В контуре
появится электрический ток
,
который будет возрастать в этот промежуток
времени. Проходя по катушке, возрастающий
ток образует вокруг нее магнитное поле,
которое будет возбуждать в катушке эдс
самоиндукции. Эдс самоиндукции замедляет
нарастание тока. Величина эдс определяется,
как
.
В
момент времени
параметры контура:
(конденсатор разрядился),
3
.
В промежуток времени от
до
ток
начинает убывать, в катушке возникает
эдс индукции, замедляющая убывание
тока. Под действием индукционного тока
конденсатор перезаряжается – на
пластинах появляется заряд противоположного
знака.
В момент времени
Рис. 11.3
параметры контура:
4.
В промежутки времени от
до
и от
до
процесс повторяется в обратном направлении
(рис. 11.3).
Таким образом, в колебательном контуре возникают электромагнитные колебания – колебания заряда, тока, напряжения и эдс индукции.
