Тема 10. Электрокардиография

При функционировании органов и тканей, а также клеток в организме возникает электрическое поле, элементарным источником которого является диполь. Характеристики этого поля можно рассчитать, а это значит, что их можно измерить.

Метод регистрации разности потенциалов называют электрографией. ЭКГ – регистрация разности потенциалов при сокращении сердца. Рассмотрим электрокардиографию как наиболее распространенный метод.

За цикл работы сердца возбуждение распространяется по различным отделам его нервно-мышечного аппарата с определенной последовательностью. Поэтому мгновенные значения результирующей разности потенциалов за цикл работы изменяются как по величине, так и по расположению точек, между которыми они имеют наибольшее значение.

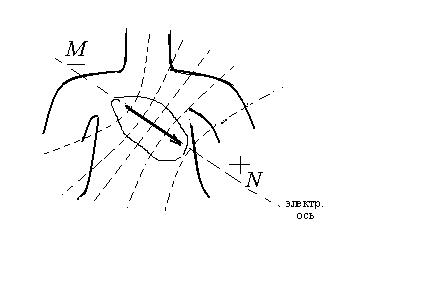

Ри.10.1

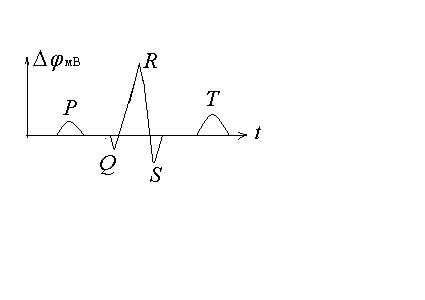

Кривая зависимости разности потенциалов от времени за время одного кардиоцикла называется электрокардиограммой (рис.10.2)

Рис.10.2

В основу электрокардиографии положена теория Эйнтховена, основные положения которой можно сформулировать так:

- сердце как источник разности потенциалов моделируется в виде токового диполя (эквивалентный электрический генератор);

- диполь находится в однородной электропроводящей среде;

- дипольный момент сердца образуется суперпозицией дипольных моментов элементарных токовых диполей, которые во множестве имеются в возбужденном миокарде сердца

и называется интегральным дипольным вектором сердца (интегральным дипольным моментом сердца):

- дипольный момент сердца располагается во фронтальной плоскости тела;

- точку приложения дипольного момента сердца можно считать постоянной – это нервный узел межпредсердной перегородки.

- связь между интегральным дипольным моментом и разностью

потенциалов определяется исходя из наших прежних рассмотрений: .

Метод отведений Эйнтховена

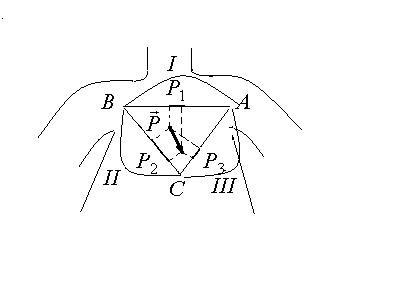

Э йнтховен предложил при проведении электрокардиографии измерять разность потенциалов между каждыми двумя вершинами равностороннего треугольника, построенного симметрично относительно тела человека (рис.10.3), а центр треугольника совпадает с точкой приложения интегрального электрического вектора сердца. Вершины этого треугольника лежат на левом предплечье (ЛР), правом предплечье (ПР) и левой ноге (ЛН). На каждые две точки накладываются по электроду, и между ними измеряется разность потенциалов.

Рис.10.3

Каждые две точки наложения электродов называются стандартными отведениями: первое (I) – ЛР-ПР; второе (II) – ЛН-ПР и третье(III) - ЛН-ЛР.

Разности потенциалов между каждыми двумя точками пропорциональны проекциям дипольного момента на линию, соединяющую соответствующие точки: , ,

Блок-схема кардиографа.

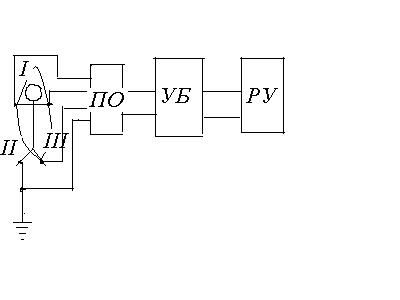

Электрокардиограмма регистрируется на приборе, называемом электрокардиографом. Он содержит следующие основные блоки (рис. 10.4):

Рис. 10.4

Здесь: I, II и III отведения, электроды, накладываемые на первое, второе и третье отведения, соответственно; переключатель отведений; усилительный блок; регистрирующее устройство.
