Подпрограмма 3

1. В связи с тем, что “нормальная” температурная депрессия выбрана для атмосферного давления, а давление вторичного пара по корпусам отличается от атмосферного, то необходимо про-вести перерасчет температурной депрессии по формуле

где температура вторичного пара, К;

теплота парообразования воды при температуре вто-

ричного пара кДж/кг.

2. Суммарная температурная депрессия

Для определения температурных потерь за счет гидростатичес-кого эффекта необходимо рассчитать оптимальный уровень заполнения греющих трубок и давления раствора в аппаратах на уровне половины длины греющих трубок (у середины греющих трубок).

3) Оптимальную высоту заполнения трубок раствором находим

по эмпирической формуле

где длина греющих трубок, м.

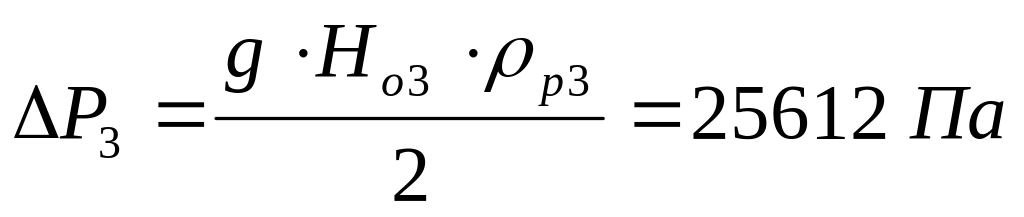

4) Гидростатическое давление столба у середины греющих трубок

5) Давление раствора в корпусах у середины греющих трубок

Таблица 3

№	Наименование	Обозначение	Корпус
			I	II	III
1	Действительная температурная де-прессия,		9,37	14,48	24,39
2	Суммарная темпе-ратурная депрес-сия,		48,24
3	Оптимальная высота заполнения трубки, м		2,24	2,64	3,6
4	Гидростатическое давление столба раствора, Па		13187	16514	25612
5	Давление раствора у середины грею-щих трубок, Па		433187	166514	315612

Подпрограмма 4

Для определения истинных значений температур греющего па- ра, вторичного пара, кипения раствора в трубках и на верхнем уровне трубки, полезной разности температур по корпусам необходимо рассчитать температурные потери за счет гидростатического давления.

1. По данным находим по таблице [2] значения температур кипения воды у середины греющих трубок

№

I 433187 145,36

II 166514 123,5

III 315612 133,9

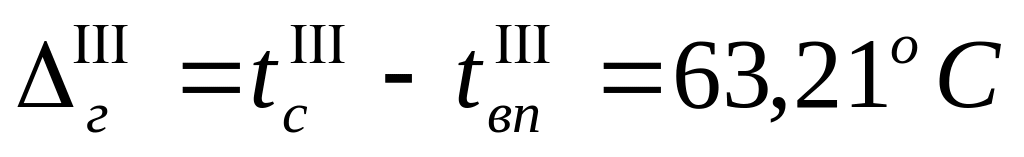

и рассчитываем значения потерь температур за счет гидроста- тического эффекта (гидростатическую депрессию):

Суммарные потери температуры за счет гидростатического эффекта составят

2. Суммарная полезная разность температур для установки

Для расчета в первом приближении ориентировочно принима- ем соотношение тепловых нагрузок аппаратов

и соответственно коэффициентов теплопередачи

Исходя из условия получения равных поверхностей нагрева для каждого корпуса установки полезная разность температур по корпусам может быть определена по уравнению

3. Распределение полезной разности температур по корпусам

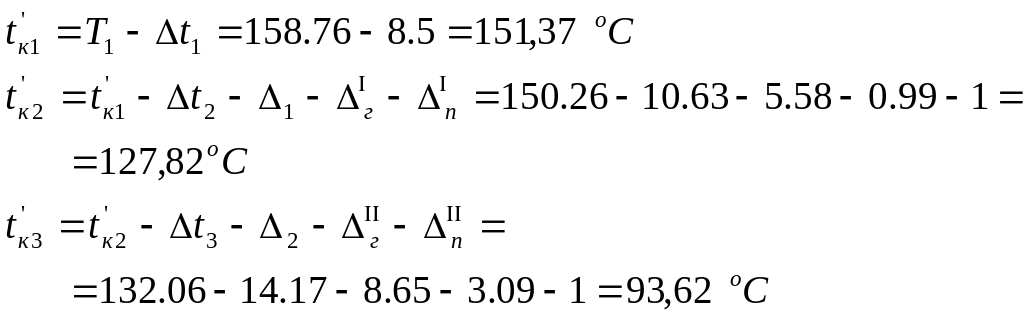

4. Температура кипения раствора в трубках составит

5) Температура кипения раствора на верхнем уровне по корпусам:

6. Температура вторичного пара по корпусам:

Таблица 4

№	Наименование	Обо-значение	Корпус
			I	II	III
1	Гидростатическая депрессия,		1	11,5	63,21
2	Суммарная гидростатическая депрессия,		76,11
3	Суммарная полезная разность температур,		27,63
4	Температура кипения раствора в трубках,		151,37	127,82	93,62
5	Полезная разность температур,		6,99	8,73	11,88
6	Температура кипения раствора на верхнем уровне,		150,37	115,92	30,41
7	Температура вторичного пара,		149,05	114,84	29,64
